Pololu 2.5V - 8V Ayarlanabilir Çıkış Step Up - Step Down Regülatör PL-2118

Pololu 2.5V - 8V Ayarlanabilir Çıkış Step Up - Step Down SMPS Regülatör [ S7V8A DC-DC Konvertör] PL-2118

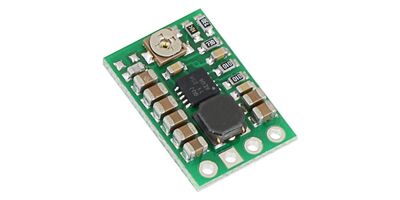

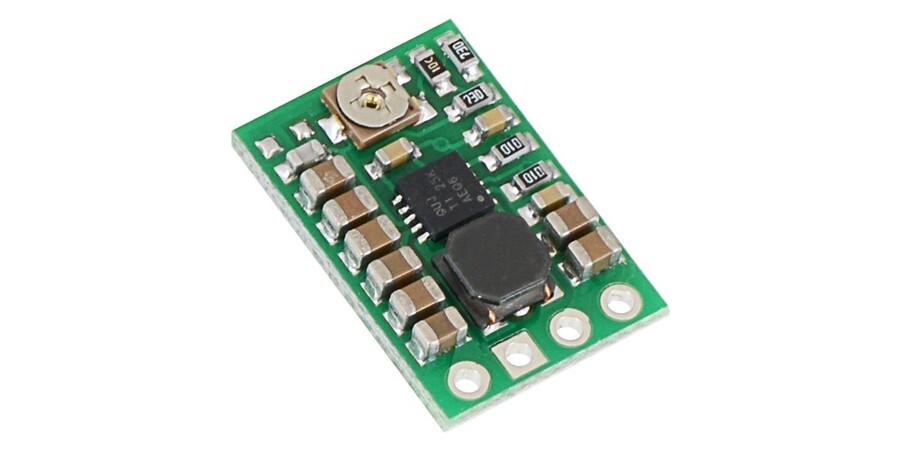

S7V8F3 regülatör, bir buck - boost SMPS (anahtarlamalı güç kaynağı) kartıdır. 2.7V - 11.8V arasındaki değerler giriş gerilimi olarak karta bağlanabilir, çıkış gerilimi ise yerleşik bir pot ile ayarlanabilir ve 2.5V - 8V arasında değerler elde edilebilir kartın çıkışında sağlayabildiği akım değeri tipik olarak 500mA - 1000mA arasındadır. 11mm X 17mm 'lik kompakt yapısıyla yer kısıtı olan projelerde değerlendirebileceğiniz bu konvertör kartı, çevirim sırasında %90 verim değerlerinde çalışır.

S7V8F3 güç kartı, batarya voltajının hedeflenen çıkış geriliminden yüksek olduğu ancak zamanla bataryaların tükenerek hedef voltajın altına düştüğü batarya beslemeli uygulamalar için yerinde bir seçim olacaktır. S7V8F3 güç kartı batarya beslemeli uygulamalar için, batarya voltajının hedef gerilimden yüksek olması gereğini ortadan kaldırdığından yeni batarya paketleri ve farklı boyutlu bataryalar her zaman projelere adapte edilebilir.

S7V8F3, giriş gerilimi 3.3V'tan düşükken ( step-down işlemi) 1A çıkış akımı sağlayabilir. Giriş gerilimi 3.3'tan düşük olduğunda ise, giriş çıkış gerilimi arasındaki fark arttığında çıkış akımı azalır.

Kart üzerindeki SHDN' pini 0.4V altına sürülerek kart shutdown moda sürülebilir ve bu durumda sükunet akımı  100k pull-up direnci tarafından belirlenir ve yaklaşık 10uA'dır. ( her 1 volt giriş gerilimine karşılık ) 1.2V üzerine sürülerek ise kart tekrar aktif edilebilir.

S7V8F3 Buck-Boost SMPS ( Anahtarlamalı Güç Kaynağı ) Kartı Özellikleri ( Özet )

Maksimum Çıkış Akımı:
