Pololu 12V Voltaj Düşüren-Yükselten (Step-Up / Step-Down) SMPS Regülatör [ S10V2F12 DC-DC SEPIC Konvertör]
S10V2F12, SEPIC topolojine sahip bir buck - boost SMPS (anahtarlamalı güç kaynağı) kartıdır. 2.5V - 18V arasındaki değerler giriş gerilimi olarak karta bağlanabilir, çıkış sabit 12V'tur ve çıkışında sağlayabildiği akım değeri tipik olarak 200mA dir. Bu ürün 10mm x 15mm gibi kompakt boyutlarıyla da dikkat çekmektedir.
S10V2F12 güç kartı, batarya voltajının hedeflenen çıkış geriliminden yüksek olduğu ancak zamanla bataryaların tükenerek hedef voltajın altına düştüğü batarya beslemeli uygulamalar için yerinde bir seçim olacaktır. S10V2F12 güç kartı batarya beslemeli uygulamalar için, batarya voltajının hedef gerilimden yüksek olması gereğini ortadan kaldırdığından yeni batarya paketleri ve farklı boyutlu bataryalar her zaman projelere adapte edilebilir.
Kart üzerindeki SHDN' pini 0.4V altına sürülerek kart shutdown moda sürülebilir ve bu durumda sükunet akımı 10k pull-up direnci tarafından belirlenir ve yaklaşık 0.1mA'dir ( her 1 volt giriş gerilimine karşılık )
Not: Giriş geriliminin 18V a yaklaştığı uygulamalar için çıkış akımının 200mA değerini aşmamasına dikkat ediniz!
S10V2F12 Buck-Boost SMPS ( Anahtarlamalı Güç Kaynağı ) Kartı Özellikleri ( Özet )
o Giriş gerilim aralığı: 2.5V - 18V (12V'a eşit, 12V'tan büyük veya küçük olabilir)o Çıkış gerilimi: sabit 12V ( %4 doğruluk )o Maksimum sürekli çıkış akımı: 200mA (tipik değer)o Tipik verim değeri: %70 - %80 (giriş, çıkış gerilimleri ve yükün oluşturduğu durumlara bağlı olarak)o Koruma elektroniğio aşırı ısınma kapatması (165°C tipik değer)o Maksimum sükunet akımı 2mAo Ölçüler: 10 mm × 15 mm × 3 mmo Ağırlık 0.6gS10V2F12 Voltaj Düşüren/ Voltaj Yükselten SMPS Regülatör Performans Grafikleri

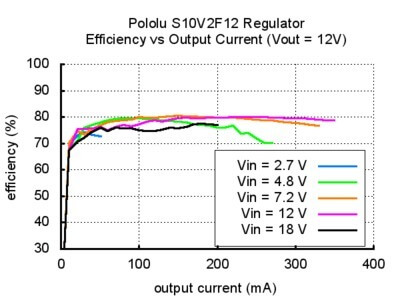

Farklı gerilimler için verim - çıkış akımı grafiği:
Sürekli Çıkış Akımı
