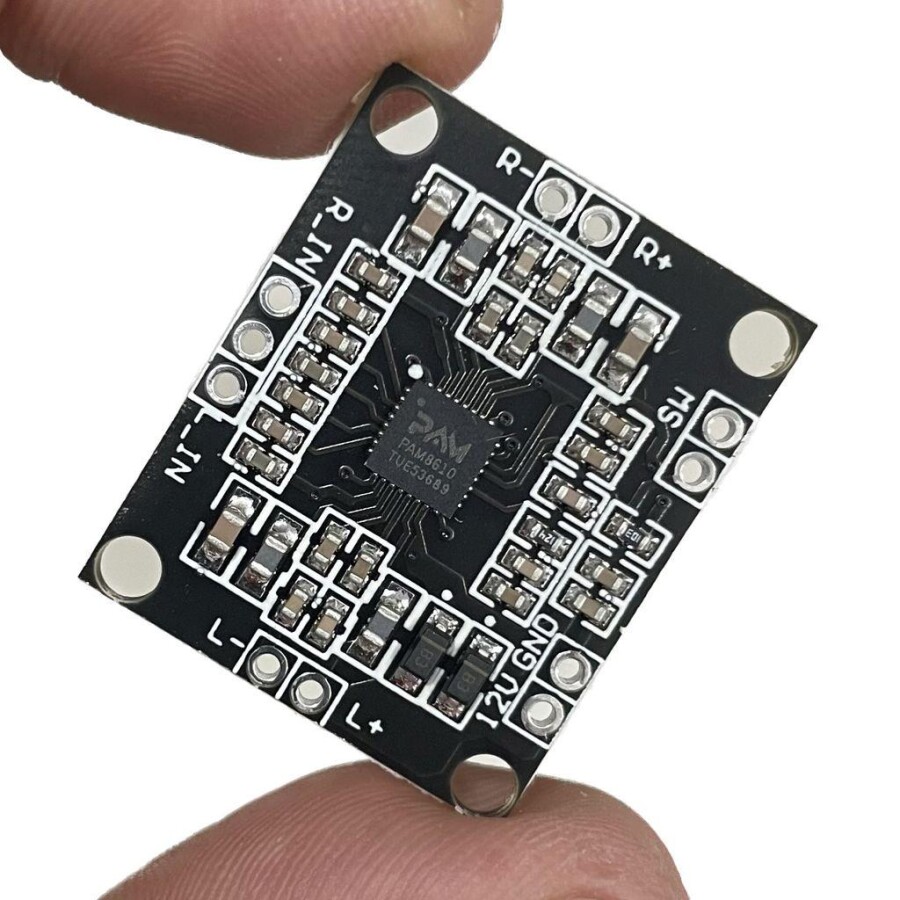

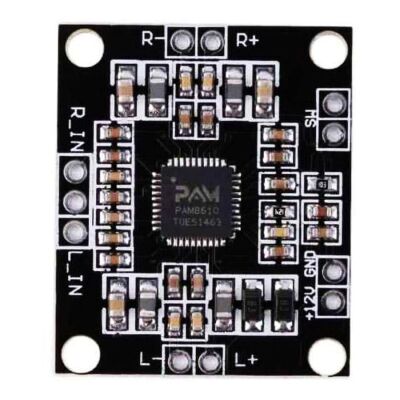

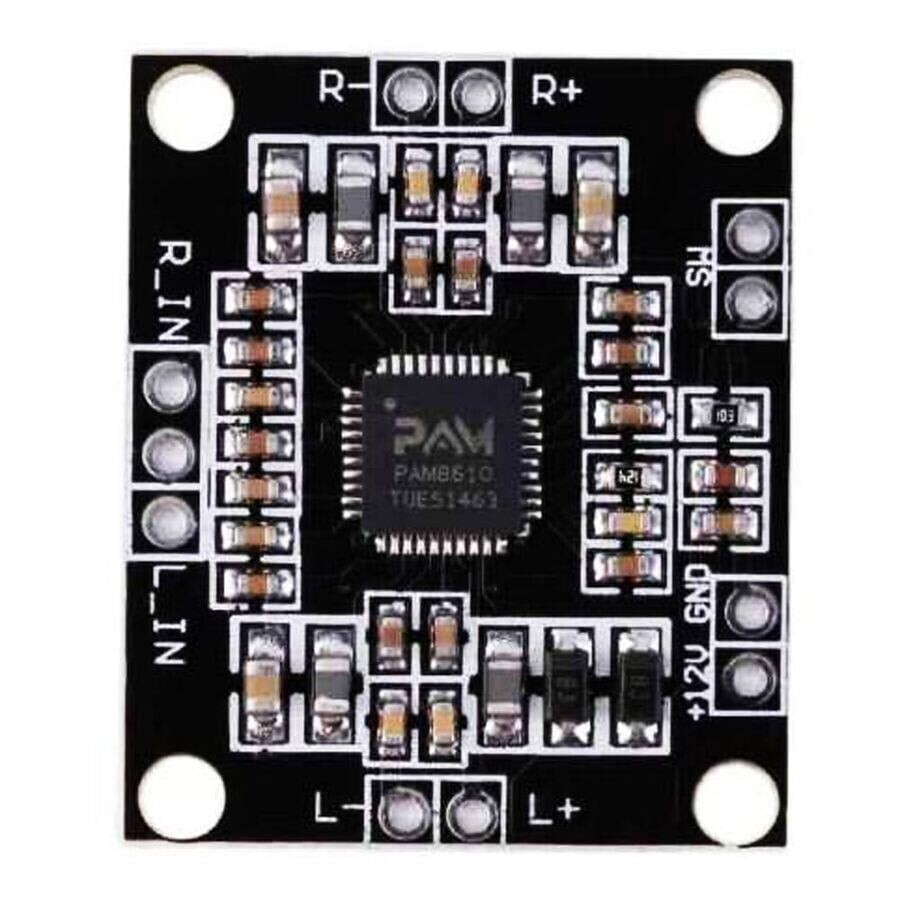

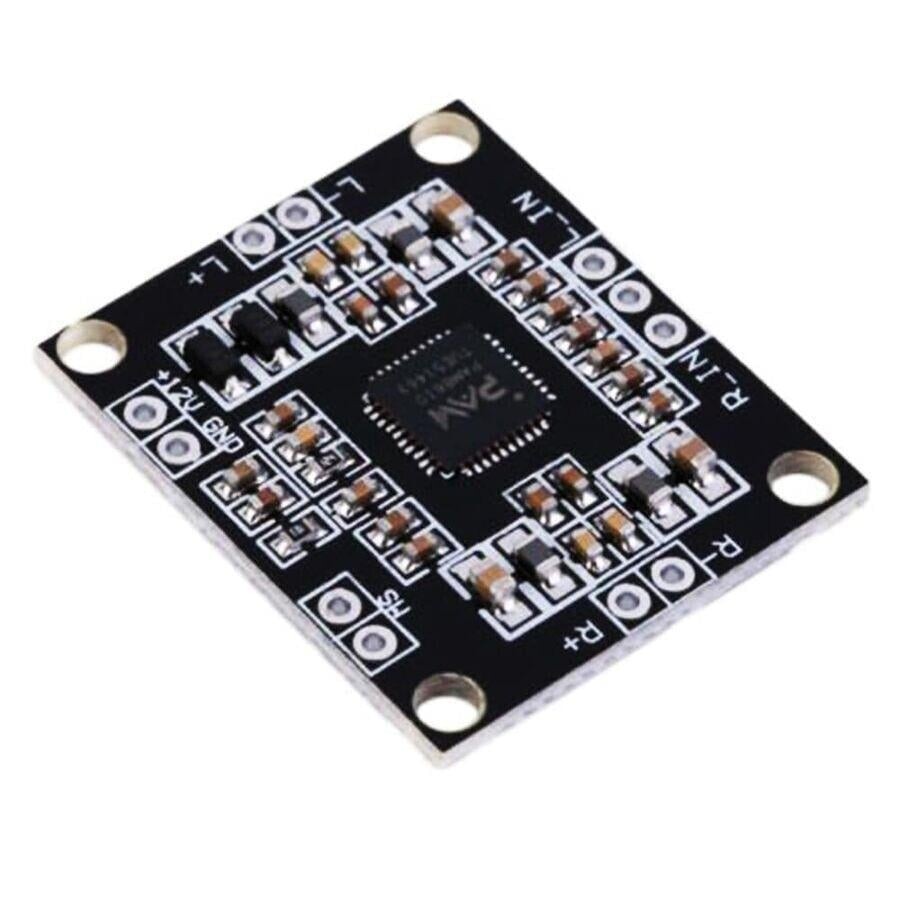

PAM8610 2x15W Stereo D Class Amfi Amplifikatör Kartı

PAM8610 2x15W Stereo D Class Amfi Amplifikatör Kartı

PAM8610 2x15W Stereo D Class Amfi Amplifikatör Kartı, D sınıfı iki kanal bir ses yükselteç kartıdır (power amplifier). Bu tip amplifikatörlerde, anahtarlar ya tamamen açık ya da tamamen kapalıdır, bu da çıkış cihazlarındaki güç kayıplarını önemli ölçüde azaltır. %90-95 verimlilik elde edilebilir. Ses sinyali, çıkış cihazlarını çalıştıran bir PWM taşıyıcı sinyalini modüle etmek için kullanılır ve son aşamada, yüksek frekanslı PWM taşıyıcı frekansını yok etmek için bir alçak geçiren filtre yapısı mevcuttur.

PAM8610 2x15W Stereo D Class Amfi Amplifikatör Kartı Özellikleri

Çalışma modu: D Sınıfı (PWM modülasyon tipi)
Çip seçimi: PAM8610
Güç kaynağı aralığı: DC6V-15V (Doğa Koruma) (Önerilen güç: DC 12V2A)
Boyutlar: 25 * 31 * 2.5mm
Kanal Tipi: Çift Kanal
Çıkış gücü: 10W * 2 (8R yük) / 15W * 2 (4R yük) (Önerilen hoparlör: 10-30W)
Frekans cevabı: 20HZ-15KHZ
Sessiz akım: 20mA (DC12V)
SNR:% 90
Giriş empedansı: 20K
Çıkış empedansı: 4-8R
Harmonik Bozulma: <% 0,1
