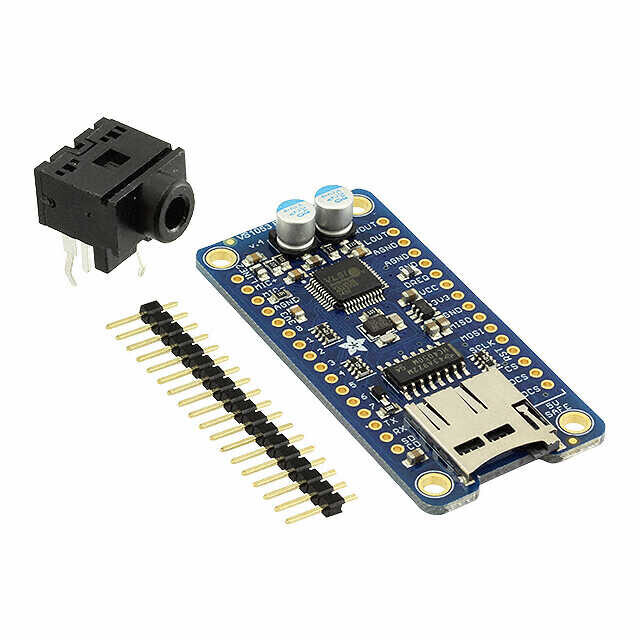

VS1053 Codec + MicroSD Breakout - MP3/WAV/MIDI/OGG Oynatma + Kaydetme - v4

VS1053B MP3 Kod Çözücü (Decoder) ve Ses Codec Breakout Kartı - SPI Arayüzlü

VS1053B Audio Codec Breakout Kartı, popüler VLSI VS1053B DSP ses codec entegresi üzerine geliştirilmiş, yüksek kaliteli MP3 oynatma, ses kaydı, MIDI sentezi ve çoklu ses formatı desteği sunan gelişmiş bir geliştirme kartıdır. SPI haberleşme arayüzü sayesinde Arduino, Raspberry Pi, ESP32, ESP8266, STM32 ve diğer mikrodenetleyici platformlarıyla kolayca kullanılabilir.

Donanımsal ses kod çözme (hardware audio decoding) özelliği sayesinde mikrodenetleyicinin işlem yükünü önemli ölçüde azaltır ve düşük işlem gücüne sahip sistemlerde bile yüksek kaliteli ses uygulamaları geliştirmenize olanak tanır.

Desteklenen Ses Formatları

VS1053B, birçok popüler ses formatını donanımsal olarak çözebilir:

• MP3

• AAC

• Ogg Vorbis

• WMA

• FLAC

• WAV (PCM ve ADPCM)

• MIDI

Ayrıca ses kaydı için;

• PCM (WAV)

• Sıkıştırılmış Ogg Vorbis

formatlarını destekler.

Dijital Ses İşleme Özellikleri

Kart üzerindeki DSP (Digital Signal Processor), ses üzerinde dijital işlemler gerçekleştirmenizi sağlar.

Desteklenen ses ayarları:

• Bas (Bass) kontrolü

• Tiz (Treble) ayarı

• Dijital ses seviyesi (Volume) kontrolü

• Gerçek zamanlı ses işleme

Bu özellikler sayesinde medya oynatıcılar, ses efekt sistemleri ve gömülü ses projeleri kolaylıkla geliştirilebilir.

MIDI Synthesizer Desteği

VS1053B'nin en dikkat çekici özelliklerinden biri MIDI Synthesizer Modudur.

UART üzerinden 31250 baud MIDI verisini okuyarak;

• MIDI enstrümanlarını çalabilir,

• Dahili sentezleyiciyi kullanabilir,

• Çok sayıda hazır davul sesi (Drum Kit),

• Enstrüman ve efekt seslerini oynatabilir.

Bu özellik elektronik müzik projeleri, MIDI klavyeler ve gömülü müzik uygulamaları için oldukça kullanışlıdır.

Dahili microSD Kart Yuvası

Kart üzerinde bulunan microSD kart yuvası, ses dosyalarının doğrudan hafıza kartından okunmasını sağlar.

Böylece;

• MP3 çalar projeleri

• Sesli anons sistemleri

• Akıllı oyuncaklar

• Bilgilendirme sistemleri

• IoT ses uygulamaları

kolayca geliştirilebilir.

Ses Girişi ve Kayıt Özelliği

Kart üzerinde bulunan mikrofon giriş portu sayesinde;

• Mikrofon bağlanabilir.

• Line-In ses girişi kullanılabilir.

• PCM veya Ogg Vorbis formatında ses kaydı yapılabilir.

Bu özellik veri kayıt sistemleri ve ses kayıt projeleri için ideal bir çözüm sunar.

8 Adet GPIO Girişi

VS1053B, ses işlemenin yanında 8 adet genel amaçlı GPIO pini de sunar.

Bu pinler;

• LED kontrolü

• Buton okuma

• Basit giriş/çıkış uygulamaları

• Harici kontrol devreleri

için kullanılabilir.

Her GPIO pininde dahili 100K pull-down direnci bulunduğundan buton bağlantıları oldukça kolaydır.

Arduino ve 5V Sistemlerle Tam Uyum

Kart üzerinde bulunan 3.3V ve 1.8V regülatörleri, ferrit filtreler ve analog filtreleme devreleri sayesinde temiz ve kaliteli analog ses çıkışı elde edilir.

Ayrıca entegre edilen lojik seviye dönüştürücüler (Level Shifter) sayesinde;

• 3.3V sistemlerle,

• 5V Arduino kartlarıyla

ek donanıma ihtiyaç duymadan güvenli şekilde çalışabilir.

Teknik Özellikler

• VS1053B DSP Audio Codec entegresi

• SPI haberleşme arayüzü

• Donanımsal MP3 çözücü (Hardware MP3 Decoder)

• Çoklu ses formatı desteği

• MP3, AAC, Ogg Vorbis, WMA, FLAC, WAV ve MIDI desteği

• PCM ve Ogg Vorbis ses kaydı

• Dahili MIDI Synthesizer

• microSD kart yuvası

• Mikrofon ve Line-In ses girişi

• Dijital bas, tiz ve ses seviyesi kontrolü

• 8 adet GPIO pini

• Dahili 3.3V ve 1.8V voltaj regülatörleri

• Analog ses filtreleme devresi

• 3.3V ve 5V lojik seviyesi uyumluluğu

• Breadboard uyumlu kompakt tasarım

Kullanım Alanları

• MP3 çalar projeleri

• Arduino ses projeleri

• Raspberry Pi medya uygulamaları

• IoT ses sistemleri

• Akıllı hoparlör projeleri

• MIDI müzik uygulamaları

• Robotik sesli uyarı sistemleri

• Ses kayıt cihazları

• Gömülü multimedya uygulamaları

• Eğitim ve elektronik geliştirme projeleri

VS1053B Audio Codec Breakout Kartı, MP3 decoder, MIDI synthesizer, ses kayıt modülü, SPI ses kartı, Arduino ses modülü ve çok formatlı audio codec özelliklerini tek kartta bir araya getirerek profesyonel ve hobi amaçlı elektronik projeler için güçlü bir çözüm sunar.
