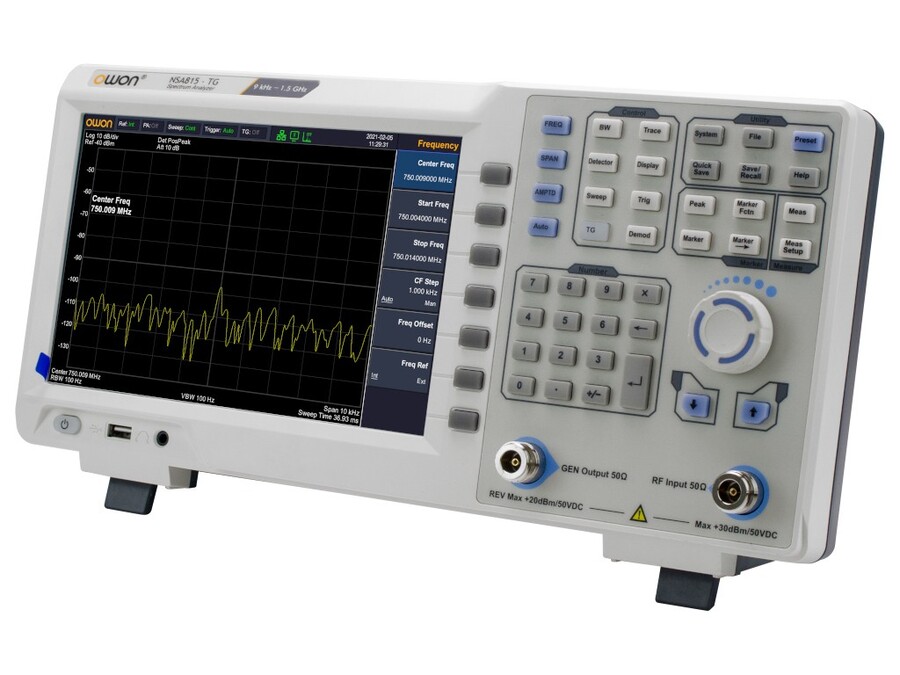

Owon XSA815TG 1.5 GHz RF Spektrum Analizör (Spectrum Analyzer)
Owon XSA815TG 1.5 GHz RF Spektrum Analizör (Spectrum Analyzer)
Owon XSA815TG 1.5 GHz RF Spektrum Analizör (Spectrum Analyzer), ürün adıyla tanımlanan bir üründür.
Uyumluluk ve içerik notu: Teknik değerler sayfanın devamındaki orijinal özellik listesindedir.
+ Faz gürültüsü -80 dBc/Hz @1GHz ve 10 kHz'de ofset
+ EMI pre-compliance test fonksiyonu, EMC test software (opsiyonel-ücretli)
+Hızlı sinyal yanıtı
+1 Hz minimum çözünürlük bant genişliği (RBW)
+9 inç LCD, yüksek çözünürlüklü 1280×800 piksel
+-160 dBm Görüntülenen Ortalama Gürültü Seviyesi (DANL)
+Toplam genlik doğruluğu <0,7 dB
+Standart pass/fail on-site test ve uyarı işlevi
+Tamamen dijital ara frekans teknolojisi
+Çoklu arayüzler: USB Host, USB Device, LAN, kulaklık arayüzü, HDMI
+ Karşılaştırma:

ÖZET
+ Frekans: 9kHz – 1.5 GHz
+RBW: 1Hz - 1MHz
+Faz Gürültü (Tipik): -80 dBc/Hz @1GHz ve 10 kHz de offset
+Frekans Çözünürlüğü: 1 Hz
+ Tracking opsiyonu: Mevcut
+Referans frekansı aging rate: < 1 ppm/yıl
Frekans Span:
+Span Aralığı: 0 Hz, 100 Hz - maksimum enstrüman frekansı
+Aralık Belirsizlik: ± yayılma / (süpürme noktaları-1)
+SSB Faz Gürültüsü (20℃ ila 30℃, fc = 500 MHz):
+RBW Doğruluğu: < %5 tipik
+Arayüz:USB Host, USB Device, LAN, kulaklık arayüzü, HDMI
+Ekran:9 inç TFT LCD, 1280 x 800 piksel
+Masa üzerinde yer kaplamayan ince tasarım
+Boyutlar : 375 mm (G) × 185 mm (Y) × 120 mm (D)
+Yaklaşık ağırlık: 3.7 kg (ana cihaz)
Spectrum Analyzer ile Standart Osiloskopların Farkları
Owon Spektrum Analizör, FFT alabilen herhangi bir osiloskoba göre aşağıdaki üstünlüklere sahiptir:
- Sinyal tipine göre otomatik demodülasyon veya EMI ölçümleri için zorunlu test adımları kayıtlıdır
Paket İçeriği
Güç kablosu, Hızlı rehber, USB kablosu, N-SMA Adaptörü
Bağlantılar
Owon XSA815TG 1.5 GHz Spektrum AnalizörTeknik döküman
Owon XSA815TG 1.5 GHz Spektrum AnalizörKullanım Kılavuzu
- Ayrıca, analizörün minimum gürültü seviyesi -140 dBm/Hz ve ön amplifikatör (pre-amplifier) aktifken -160 dBm/Hz'dir.
