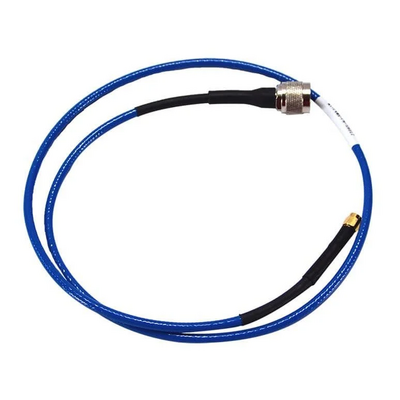

ZT06S N - SMA Tip Konnektörlü Hassas RF Bağlantı Kablosu || 1m, 4.9mm, 6GHz

ZT06S N - SMA Kablo || 1m, 4.9mm, 6GHz (Spectrum Analyzer için)

ZT06S N - SMA Uçlu Kablo hassas kablo spektrum analizör için üretilmiş, osiloskop problarına göre daha duyarlı, kaybı daha düşük ve daha güvenilir ölçüm sağlayan N ve SMA uçlu konnektör kablolarıdır.

ZT06S N - SMA Kablo genel özellikleri:

+  Parça No: ZT06S

+  Kablo Yapısı: Malzeme ve Yüzey Cilası Yok

+  İletken: Gümüş kaplama bakır tel

+  İzolatör: PTFE

+  İç örgü: Gümüş kaplama bakır örgü

+  Dış örgü: Gümüş kaplama bakır örgü

+  Kabuk kabuk: PVC/PUR

ÖZET

Mekanik özellikler:

Boyut: mm İnç

+  İletken:0.92

+  İzolatör:3

+  İç örgü:3.5

+  Dış örgü:3.95

+  Kabuk: 5.2

+  Ağırlık: 0.062kg/m

+  Minimum bükülme Yarıçapı (Dinamik) 25,4 mm

+  Döngü: > 5000

+  Sıcaklık Aralığı: -45℃~ +85℃

Elektriksel Özellikler:

VSWR Maks Konnektör 1GHz - 3GHz - 6GHz

SMA:1.10:1 - 1.15:1 - 1.25:1

N 1.10:1 - 1.15:1 - 1.25:1

TNC: 1.15:1 - 1.15:1 - 1.25:1

BNC: 1.15:1 - 1.25:1

+  Empadans: 50Ω

+  Hız Yayılımı: %70

+  Ekranlama verimliliği: > 80 dB

+  Genlik kararlılığı: < ±0.03dB⑥6GHz

+  Bükülme fazı kararlılığı: ±1,5° @6GHz

Frekans Atenüasyonu:

Frekans(Mhz)   Atenüasyon(dB/100m)

100                      13

400                      26

1000                     42

3000                     78

5000                    105

6000                    128

Ortalama güç iletimi

Frekans (Mhz)            Watt

100                            980

400                            490

1000                         300

3000                          180

5000                         140

6000                         120
