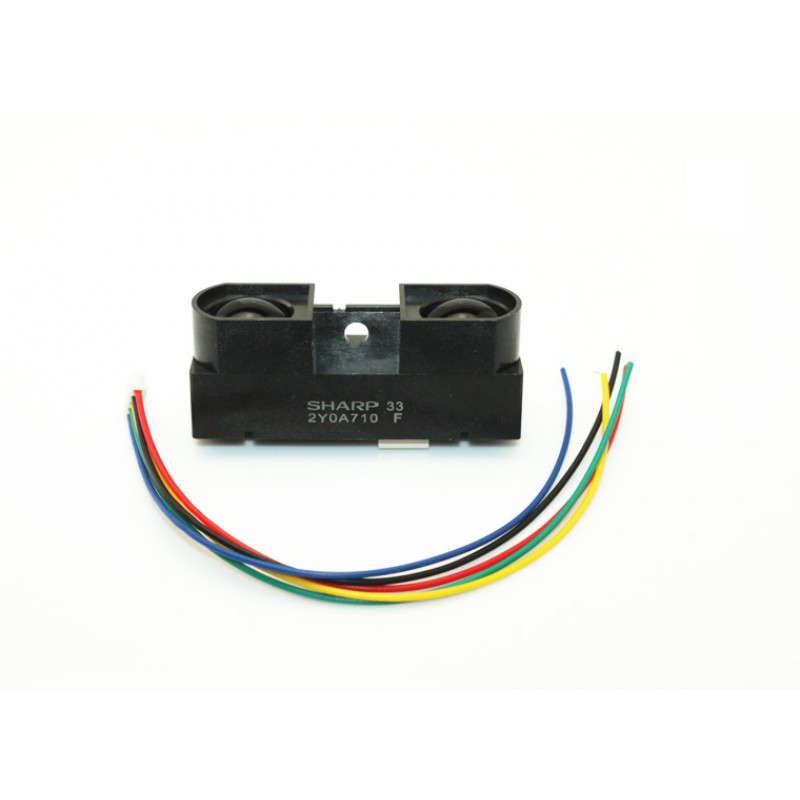

Infrared Proximity Sensor - Sharp 2Y0A710

Ürün Kod: T2313
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • INFRARED PROXIMITY SENSOR - Sharp 2Y0A710


    Uzaklık ölçümünde infrared (IR) sensörler yaygın olarak kullanılmaktadır. Ultrasonik (US) sensörlere göre daha ucuz ve hızlıdır. Ancak, IR sensörler doğrusal olmayan karakteristiğe sahiptir. Cisim yüzeylerinin özelliklerine göre farklı tepki verdikleri için yüzeyin yansıtma, saçılma ve soğurma özellikleri önceden bilinmelidir.

    Kızılötesi (IR) yaklaşım sensörü (proximity sensor) - Sharp GP2Y0A41SK0F, üzerinde bulunan kızılötesi (870nm dalga boyu) verici ve alıcısıyla uzaklık ölçümü yapan Sharp tarafından üretilmiş bir IR sensördür. Lens aracılığı ile IR LED tarafından dar huzmeli ışık yayılır. Cisimden yansıyan ışık, ikinci bir lens aracılığıyla konuma duyarlı foto algılayıcı (PSD: Position Sensible Photo Detector) tarafından alınır. Foto algılayıcının iletkenliği ışığın geldiği konuma göre değişir. İletkenliğe bağlı olarak bir gerilim üretilir. Bu gerilim değerine göre uzaklık hesaplanır ve çıkış sinyali üretilir. Cisimlerin ışığı yansıtma oranı, çevresel sıcaklık ve operasyon süresi Kızılötesi (IR) yaklaşım sensörü (proximity sensor) - Sharp GP2Y0A41SK0F performansını çok fazla etkilemez çünkü bu sensör triangulasyon metodunu kullanır. Bu sensör algılanan uzaklığa karşılık gelen çıkış voltajını ürettiğinden bir yaklaşım sensörü (proximity sensor) olarak da kullanılabilir. Ayırca sensörün RoHS uyumluluğu da vardır.

    UYARI: Sensörün IR çıkışı temiz tutulmalıdır. Toz, su veya yağ cihaz karakteristiğini bozacaktır. Ayrıca sensörün doğrudan güneş ışığına maruz kaldığı durumlarda da bir interferans olacağından doğru ölçüm almak mümkün olmayacaktır. Ölçümleriniz sırasında sensörü belirtilen durumlardan uzak tutmaya ve sensörü yıkayarak temizlememeye özen gösterin.


    KULLANIM ALANLARI

    Projektörler
    Robot temizleyiciler
    Aydınlatma için otomatik anahtarlama yapana elemanlar
    Eğlence ekipmanları
    Endüstriyel ekipmanlar
    Ev aletleri
    Yarışma robotları



    ÖZET

    Çalışma voltajı: 4.5VDC - 5.5VDC
    Çıkış ucu voltajı: -0.3VDC ---- (Vcc+0.3) VDC
    Ölçüm aralığı: 100cm - 500cm
    Uzunluk değişimine karşı çıkış voltajı değişimi: 100cm 'den 200cm değişen uzaklığa karşı 0.5V(min), 0.9V(max) arası Vo değişimi (Beyaz bir kağıt ile test yapılmıştır.)
    Çalışma sıcaklığı: -10 derece - +60 derece
    Ebatlar:58mm x 17.6mm x 22.5
    Akım: 30 mA (tipik değer)

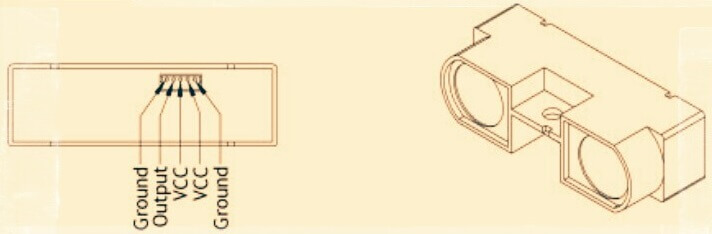

    GÖRSELLER ve DÖKÜMANTASYON
