AI Thinker RD-03E 24Ghz Hassas Hedef İzleme ve Ölçüm Radarı - 6m, 5V, UART

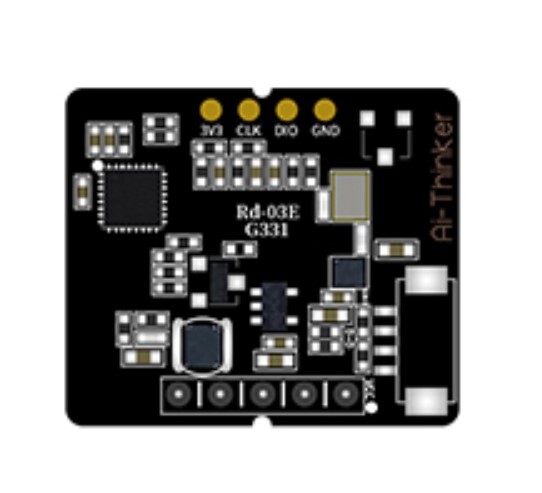

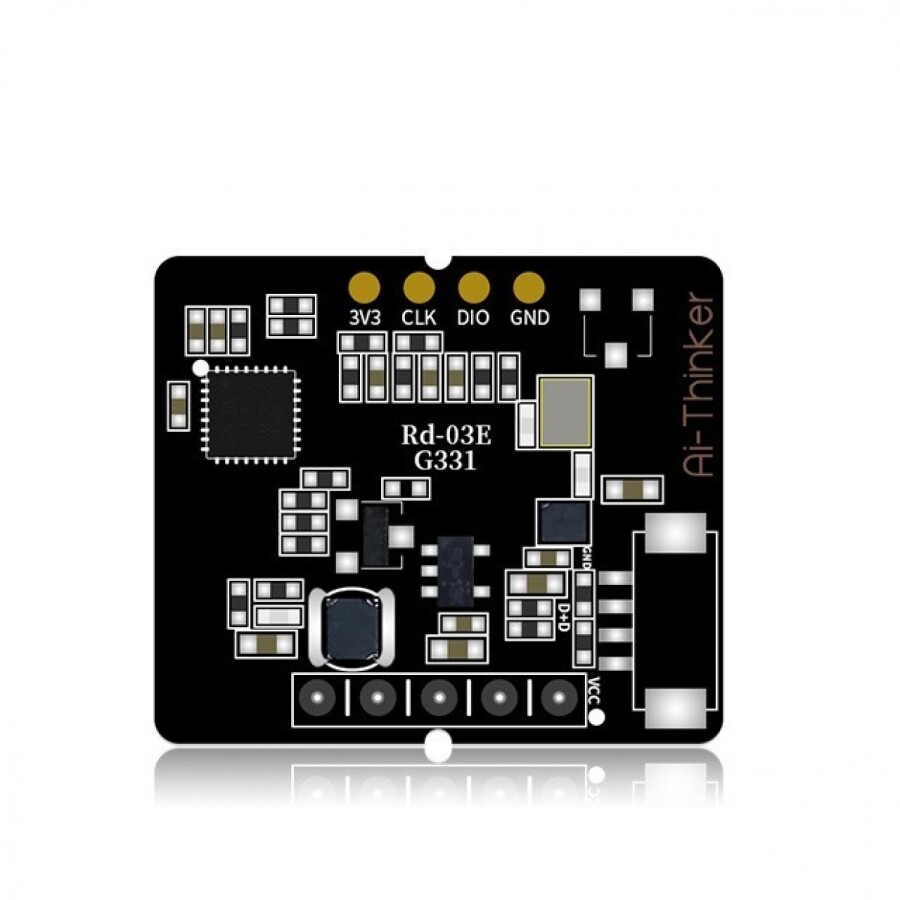

Rd-03E, Shenzhen Ai-Thinker Technology Co., LTD tarafından geliştirilen bir radar modülüdür. Silikon mikro S3KM111L çip ile donatılmıştır. S3KM111L, FMCW radar alıcı-verici teknolojisine dayanan entegre tek çipli

milimetre dalga sensörü SoC'dir. Frekans başına 1 GHz modülasyon bant genişliği ile 24GHz k bandında çalışır. Modül, S3 serisi çiplere özgü FMCW dalga formu ve gelişmiş sinyal işleme teknolojisini kullanır. MCU'nun tescilli radar sinyali işleme ve yerleşik akıllı varlık algılama algoritması ile birleştirildiğinde, insan vücudunun algılama mesafesini doğru bir şekilde ölçebilir ve jestleri tanıyabilir. Geliştiriciler, ana bilgisayar aracı aracılığıyla mesafe bilgilerini ve jest bilgilerini gerçek zamanlı olarak görüntüleyebilir.

Rd-03E modülü, hareket eden ve mikro hareket eden insan vücutlarını algılayabilir ve tanımlayabilir ve gerçek zamanlı mesafeleri raporlayabilir. Belirlenen alanlardaki hedefleri ve hareketleri algılayabilir ve sonuçları gerçek zamanlı olarak raporlayabilir. Çeşitli AloT senaryolarında yaygın olarak kullanılmaktadır. Bu modül, güçlü gerçek zamanlı performans, yüksek menzil doğruluğu, geniş menzil aralığı ve algoritma parametrelerinin esnek konfigürasyonu özelliklerine sahiptir.

AI Thinker RD-03E 24Ghz Hassas Hedef İzleme ve Ölçüm Radarı ÖZellikler

DIP paketi, standart 2,54 mm pin

 Radar desteği 24 GHZ ISM frekans bandı

 Hassas iç ve dış mekan insan hareketi, mikro hareket algılama ve mesafe, jest tanıma algılama

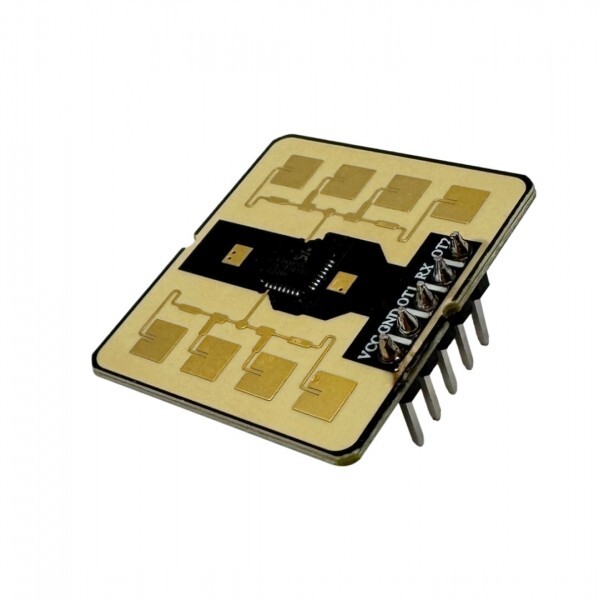

 Radar anteni 1 alıcı ve 1 vericiyi destekler, anten ışını dar, yüksek çözünürlüklü, frekans bant genişliği, güçlü parazit önleme

 Algılama mesafesi aralıklarının ve menzil kapısı ile hassasiyet ayarlarının yapılandırılmasını destekleyen görsel araçlar sağlar

 Hareket eden bir insan vücudunu algılama için en uzun mesafe 6 m, hafif bir insan vücudunu algılama için en uzun mesafe 3,5 m'dir

 Yüksek hassasiyetli mesafe ölçümü: 30 cm~350 cm±5 cm；350cm~600 cm±5% Doğru mesafe ölçümü, insan vücudu sensör modülünün algılama aralığı azimut ±20°, yükseklik ±45°

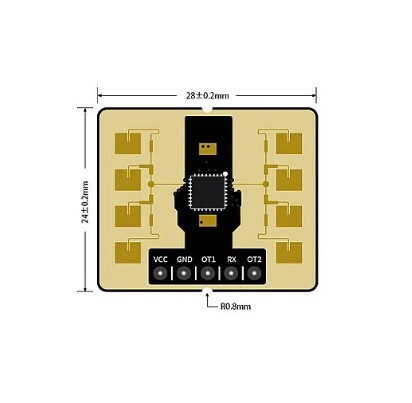

 Hareket tanıma algılama aralığı: azimut açısı ±20°, yükseklik açısı ±40° Ultra küçük modül boyutu: 28*24mm

 Varsayılan yapılandırmayı otomatik olarak yükleyin, tak ve çalıştır

 UART desteği. Radarın akıllı parametre ayarı, seri port üzerinden gerçekleştirilebilir, bu da kolay ve hızlıdır

 5V tek güç kaynağı

 Duvara montaj

 Tipik uygulama senaryoları:
