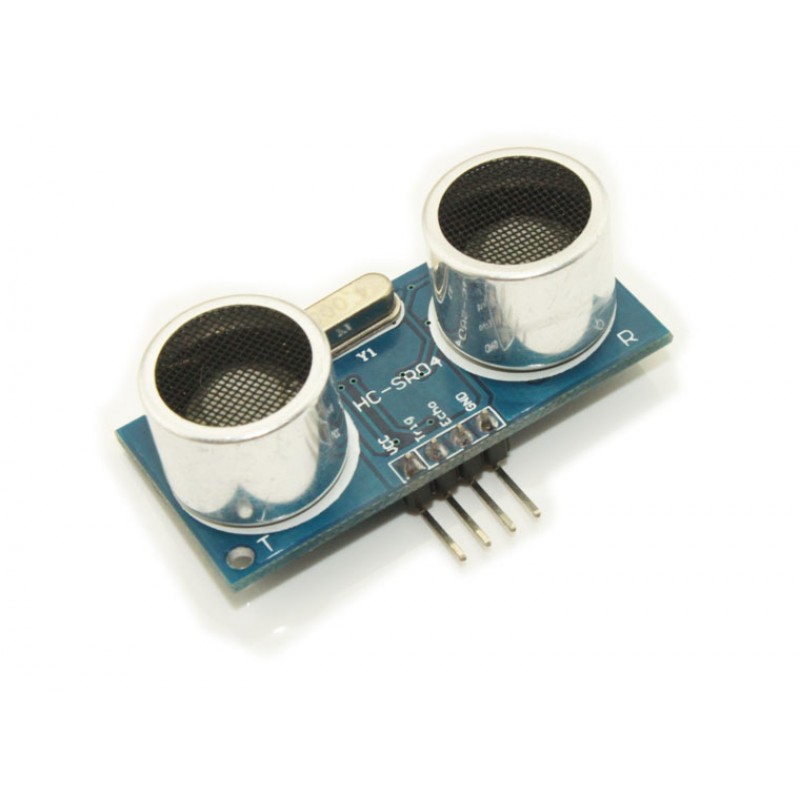

HC-SR04 Ultrasonic Sensor Distance Measuring Module Ultra01+

Ürün Kod: 10.01.027.004
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • HC-SR04 ULTRASONİK SENSÖR MESAFE ÖLÇÜM MODÜLÜ Ultra01+


    HC-SR04 Ultrasonik Ölçümleme Modülü 2cm - 450 cm arasında kontaksız ölçüleme yapmanızı sağlar. Bu ölçüm sırasında hassaslık değeri 3mm'e ulaşabilir. HC-SR04 Ultrasonik Ölçümleme Modülü üzerinde gönderici , alıcı ve kontrol devresi vardır. Çalışma prensibi diğer ultrasonik sensörlere benzer. Öncelikle trigger pini 10us lojik 'high' düzeyide kalmalıdır. Bu şekilde ölçümleme işlemi tetiklenmiş olur. Modül 40KHz sinyalini gönderir ve cisime çarpıp geri dönen sinyali algılar. Bu durumda OUT pini, sinyalin gönderilişinden alınışına kadar geçen süre kadar 'high'durumunda kalır. Bu süre aradaki mesafenin iki katına eşit olduğundan aradaki mesafe= ['high' düzeyi süresi (sn) X ses hızı]/2 formülünden bulunur.




    HC-SR04 Ultrasonik Ölçümleme Modülü üzerindeki pinler 5V besleme, Tetikleme girişi, Çıkış (Echo) ve GND pinleridir. HC-SR04 Ultrasonik Ölçümleme Modülü, kararlı çalışma yapısı ve uzaklık ölçümünde sağladığı hasssasiyetle elektronik pazarında aranan ürünlerden biridir. Özellikle robot uygulamalarında ve endüstriyel ölçümlemede bir çok alanda kullanılabilir. Kartın arka yüzü incelendiğinde oldukça tanıdık olan elektronik parçalarla karşılaşılır yani ürünü kendinizde kolayca yapabilirsiniz fakat HC-SR04 Ultrasonik Ölçümleme Modülü tek tek parçaların fiyatlarından bile daha ucuzdur. Tasarım ve lehimleme için geçen süre ise satın almanız durumunda farklı uygulamalar üzerinde çalışabilmeniz için size kalır!!!

    ÖZET

    Besleme Voltajı: 5 VDC
    Ürünün ölçüm yapmadığı durumda çektiği akım: 2mA
    Efektif Açı: 15 derece
    Menzil: 2cm - 450cm
    Çözünürlük: 3mm
