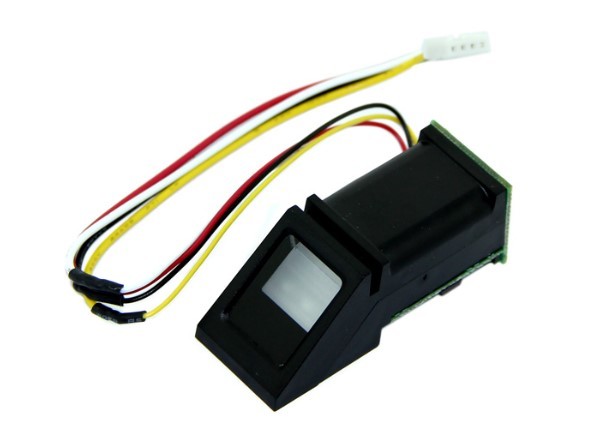

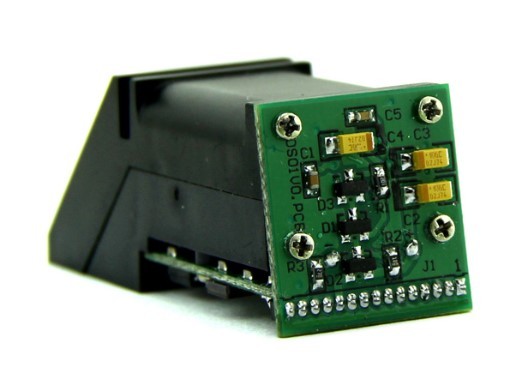

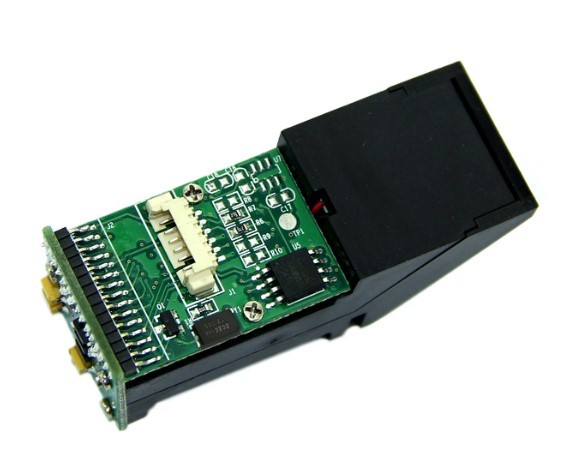

Grove - Parmak İzi (fingerprint) Sensörü
Grove Parmak İzi Sensörü nedir?
Sabahları çalışanlar işe geç mi kalıyor! Ya da öğrencileriniz çok sık mı saati kurmayı unutuyor! Veya projenizi biyometrik bir şekilde korumak mı istiyorsunuz! - Grove optik parmak izi sensörü , parmak izi algılama ve doğrulama işlemerini oldukça basit hale getirecektir. Parmak izi okuyucular genellikle kasalarda kullanılır - görüntü oluşturma, hesaplama, özellik bulma ve arama yapan güçlü bir DSP çipi (AS601) vardır. TTL seri veri yolu ile herhangi bir mikrodenetleyiciye veya sisteme bağlanın ve parmağınızın görünütüsünü almak, baskıları (print) algılamak ve arama yapmak için veri paketleri gönderin.
Ayrıca yeni parmakları doğrudan kaydedebilirsiniz - dahili FLASH belleğinde 162'ye kadar parmak izi saklanabilir. Objektifte fotoğraf esnasında yanan kırmızı bir LED vardır, böylece sistemin çalıştığını anlyabilirsiniz. Grove Parmak İzi Sensörünün kullanımı kolaydır ve elde edebileceğiniz en iyi parmak izi sensörüdür.
Grove Parmak İzi Sensörü özellikleri ve kullanım!
Grove Parmak İzi Sensörünü aşağıdaki gibi kullanmaya başlayabilirsiniz:
o bir Grove Base Shield bulun ve shield üzerindeki port 2'ye parmak izi sensörünü takın.
o shield'ı Arduino karta, kartı da PC'ye bağlayın! Kırmızı LED'in yandığını göreceksiniz.
o Finger Print Sensor Library indirin, IDE ile açıp bir directory'e kaydedin.
o kütüphane yardımı ile parmak izi kaydı yapabilir ve kayıtları aramaya geçebilirsiniz. Öncelikle parmak izi kayıtları oluşturmanız gerekmektedir daha sonra ID no üzerinden aramaya geçebilirsiniz!
o File->Example->FingerPrint->Enroll yolu üzerinden "parmak izi kaydı alma" kodunu açın, kodu Arduino'ya yükleyin ve "Serial Tool"u açarak Arduino için ComNum ve BaudRate oranlarını seçin. "SendNew" dediğinizde bir ID no girmeniz istenecek ve parmağınızı parmak izi penceresine bastıracaksınız! Kırmızı LED yanıp sönecek. OK ile işlemi onayladığınızda (OK) aynı okutmayı aynı parmakla tekrar yapmanız gerekecek.
o işlem başarılı olursa aşağıdaki mesajı göreceksiniz ve ilk parmak kaydınız yapmış olacaksınız!
o işlem başarısız olursa aşağıdaki mesajı göreceksiniz!
o Devam... Artık ilk parmak izi kaydınızı aldınız ve bunu test etmek veritabanında var mı yok mu görmek istiyorsunuz!
o demo kod "fingerprint"i IDE ile açın ve Arduino'ya upload edin! Ardından kaydını aldığınız ve almadığınız parmaklar deneme yapı ve sonucu "serial tool"da okuyun.
o işlem başarılı olursa aşağıdaki yanıtları göreceksiniz, aksine parmak veri tabanında bulunamazsa seri port (serial tool) hiçbir şey döndürmeyecektir.
Özellikler
o Besleme voltajı : 3.6V - 6V
o Çalışma akımı (max): 120mA
o Parmak izi fotoğraflama zamanı:1.0 s
o Saklama kapasitesi: 162 kayda kadar
o Baud oranı: 9600, 19200, 28800, 38400, 57600bps (varsayılan 57600)
o Arayüz: TTL
o Hatalı 'kabul' oranı:1/100.000 (Güvenlik düzeyi 3)
o Hatalı 'ret' oranı:1/100 (Güvenlik düzeyi 3)
o Parmak penceresi boyutları 14mm X 18mm
o Boyut: 110mmX65mmX21mm
o Ağırlık: 26g
o Batarya: Hariç
Dokümantasyon ve Projeler
Fingerprint_library
ZFM-user-manualV15
Grove yapıları hakkında!
Grove, modüler ve standart konektörleriyle hızlı bir prototipleme sistemdir. Her bir grove modülü tek bir işlevi yerine getirir. Örneğin bir buton veya kalp hızı dedektörü gibi...
Modüler yapıdaki diğer prototipleme sistemleri gibi Grove da hızlı ilerlemenizi sağlar; bunun yanıda Grove, gerçek hayat sistemleri üzerine daha fazla odaklanmanızı sağlayan modüllere sahiptir!
Grove modüllerini kullanırken bir Base ünitesi (Raspberry Pi, Arduino vb ile bağlantıyı sağlayan konnektörlü shield) kullanmak istemezseniz, uygun yapıdaki bir kablo/ile doğrudan Raspberry Pi veya Arduino bağlantısı da yapabilirsiniz.
Grove modülleri standart boyutlardadır bunlar; (en X boy) şeklinde olmak üzere 1X1, 1X2, 1X3, 2X2 ve 2X3 şeklinde olup 20mm katları şeklinde çarpana sahiptir (örn 1x3 = 20mm X 60mm).
Birden fazla Grove modülünün bağlanabileceği çoklu konnektörlere sahip Expansion Board'lar (genişleme kartı) mevcuttur. Bunlar Arduino Mega uyumlu kart, Beaglebone Green uyumlu kart, Arduino Base shield, Particle Photon, NodeMCU ve IOIO-OTG uyumlu kartlardir.
