Gravity: Analog Kalp Hızı Ölçüm ve Grafi (ECG) Sensörü (Arduino & Raspberry Uyumlu) - AD8232 SEN0213

Gravity: Analog Kalp Hızı Ölçüm ve Grafi (ECG) Sensörü (Arduino & Raspberry Uyumlu) - AD8232 SEN0213

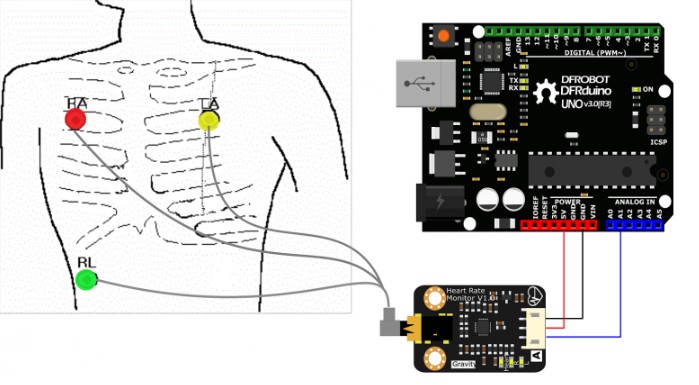

DFRobot Kalp Atış Hızı Monitörü Sensörü, kalbin elektriksel aktivitesini ölçmek için kullanılır. Bu elektriksel aktivite bir EKG olarak çizdirilebilir ve analog bir okuma olarak çıkarılabilir. Bir EKG sinyali son derece gürültülü olabilir, bu nedenle PR ve QT Aralıklarından net bir sinyal üretecek bir AD8232 çipi dahil ettik. Arduino IDE “Serial Plotter” özelliğini kullanarak, çizilen EKG çıktısını PC'de de görüntüleyebilirsiniz!

ÖZET

-  Giriş Voltajı: 3,3-6V (5V önerilir)
-  Çıkış Gerilimi: 0-3.3V
-  Arayüz: Analog
-  Çalışma akımı: <10mA
-  Boyut: 35 x 22 (mm), 1,378“ x 0,866” (inç)
-  Arayüz Tipi: PH2.0-3P

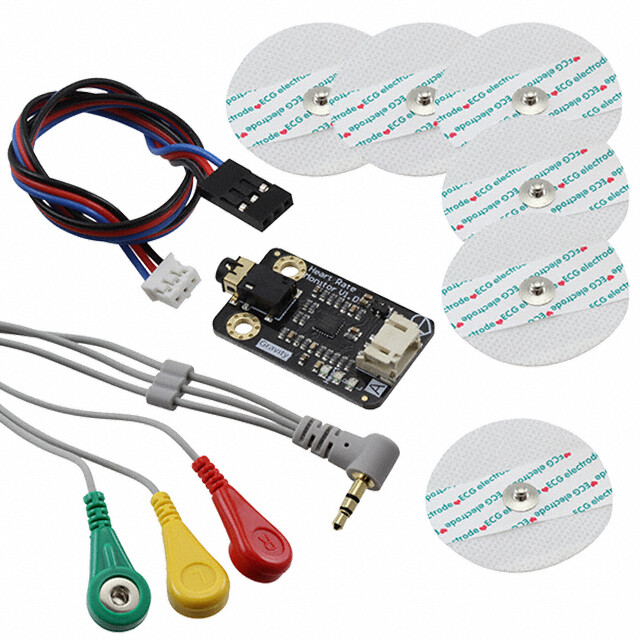

Paket İçeriği

-  Kalp Atış Hızı Monitörü Sensörü x1
-  Sensör kablosu - Elektrot Pedleri (3 konektör) x1
-  Biyomedikal Sensör Pedi x6
-  PH2.0-3P kablo x1
