Grove - GSR (Galvanik Deri Tepkisi) Ölçüm Sensörü

Grove - GSR Biyometrik Sensör (Yalan Makinelerinde Kullanılan Deri İletkenliği Sensörü)

Grove GSR sensör nedir?

GSR galvanik cilt tepkisi (galvanic skin response)  anlamına gelir. Cildin elektrik iletkenliğini ölçmek sık kullanılan bir yaklaşımdır. Bazı güçlü duydu durum değişikliklerinde, sempatik sinir sistemi uyarılarak ter bezlerinin daha fazla ter salgılamasını tetikleyebilir. Bu durumda  Grove - GSR'nin iki elektrotunu aynı elinizde iki farklı parmağa basit bir şekilde takarak bu tür güçlü duyguları tespit edebilirsiniz! Bunun dışında GSR sensörü uyku kalitesi monitörü gibi duygularla ilgili değişimleri içeren projeler de kullanmak da ilginç olabilir!

Grove GSR sensör özellikleri ve kullanım:

Grove GSR sensör temel olarak cilt ilketkenliğini (direncini - resistance) ölçer. Küçük boyutlarıyla giyilebilir (wearable) biyometrik elektronik tasarımlarda kullanılabilir. Hassasiyet üzerindeki potansiyometre ile ayarlanabilir. Çıkış sinyali ise analog bir voltaj sinyali olarak çıkış pininden okunur. Parmaklara bağlanacak elektrotlar nikel bağlantı uçlarına sahiptir. Arduino ile yapılan bir uygulamada deri direnci aşağıdaki formüle göre gösterilmiştir:

Direnç= ((1024+2*Serial_Port_Reading)*10000)/(512-Serial_Port_Reading)

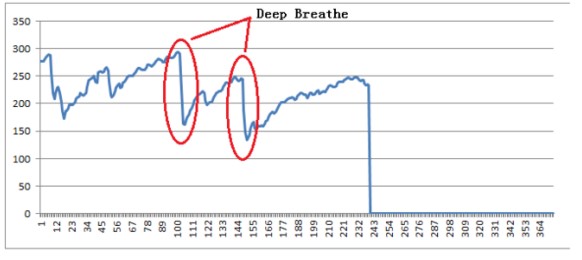

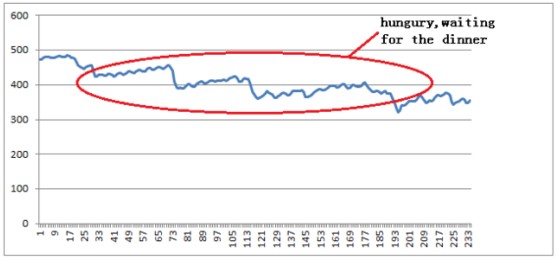

Bazı duygular için GSR Sensör ile çıkarılan cilt tepkisi grafikleri:




Dokümantasyon ve Projeler
