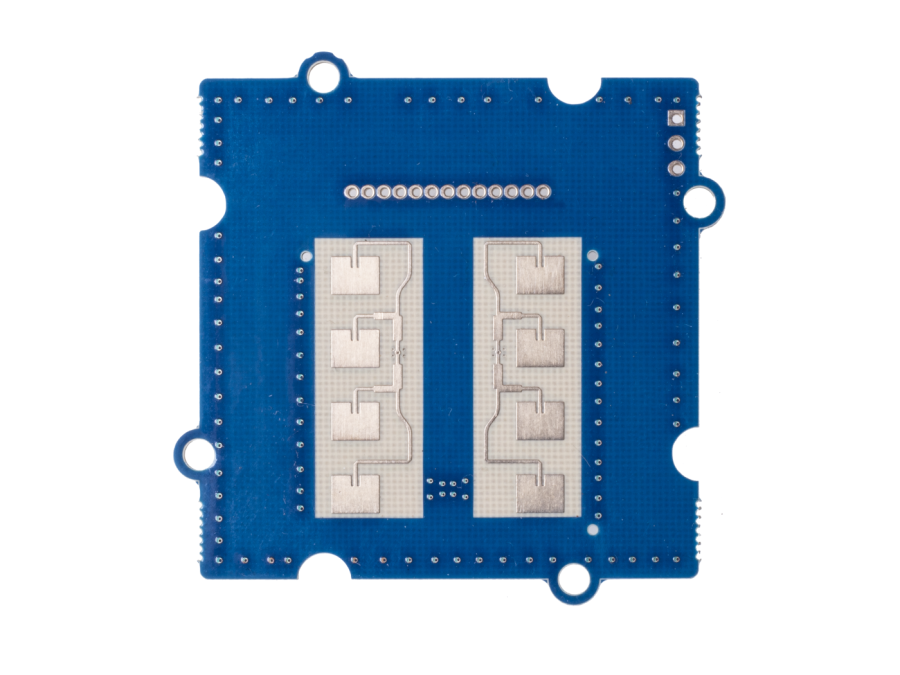

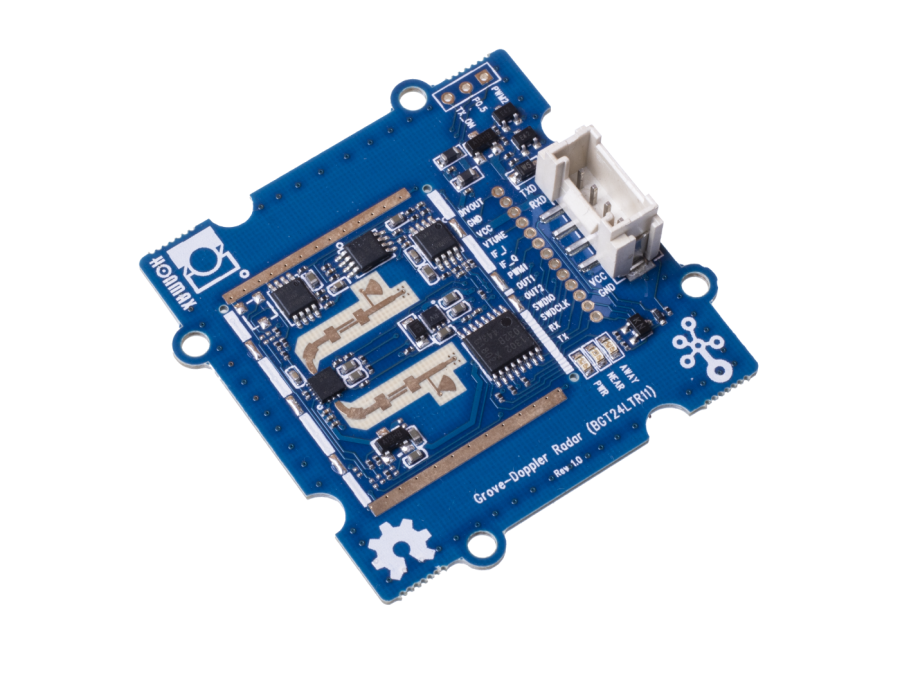

Grove - Doppler Radar (BGT24LTR11) 24GHz Transceiver
Grove - Doppler Radar (BGT24LTR11) 24GHz Transceiver
Bir nesneye olan mesafeyi hesaplayabilen veya hareket olup olmadığını algılayabilen bir sistemi nasıl kurardınız? Normalde mesafe ölçümü için Ultrasonik veya LiDAR Sensörü, hareket algılama için ise PIR Hareket Sensörü kullanırsınız.
Peki, tüm bu işlevleri daha hassas bir şekilde yerine getirebilen ve ayrıca hareketli nesnelerin hızını ve nesnelerin açısını algılama gibi işlevleri de gerçekleştirebilen hepsi bir arada bir modül olduğunu söylesek ne dersiniz: Bu modül, Grove – Doppler Radar'dır.

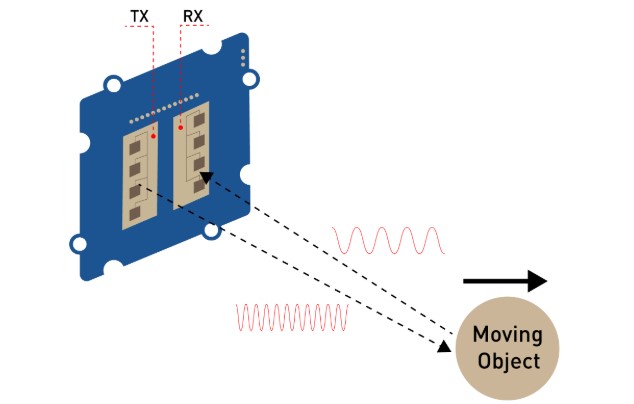

Grove – Doppler Radar, 24 GHz radar alıcı-vericisi olan BGT24LTR11 Silikon Germanyum MMIC'ye dayanmaktadır. Arm® Cortex®-M0 tabanlı XMC1302 MCU tarafından kontrol edilir. Kompakt bir pakette gelir ve çok düşük güçle çalışır, yüksek hassasiyetli ölçümler sağlar.
Bu modülün yüksek frekansı, nesnelere yüksek penetrasyon sağlar ve bu nedenle modülün kullanımı sırasında dışarıda kurulması gerekmez, aksine bir nesnenin arkasına yerleştirilmesi yeterlidir. Bu da güvenlik sistemlerinde son derece kullanışlıdır. Ayrıca, yüksek sıcaklık, toz ve yağmur gibi zorlu hava koşullarında da çalışabilir.
Grove - Doppler Radar (BGT24LTR11) 24GHz Transceiver Özellikler
| MMIC | BGT24LTR11 |
| MCU | XMC1302 Arm® Cortex®-M0 |
| Transmission Frequency | Min: 24GHz |
| Typical: 21.125GHz | |
| Max: 24.25GHz | |
| Output Power (EIRP) | 7dBm @ 25°C |
| Update Time | 300ms |
| Communication Interface | UART (115200) |
| Detection Distance | 10m @ 0dBsm |
| Standard Detection Field | 65° / horizontal (-6dB) |
| 22° / vertical (-6dB) | |
| Supply Voltage | 3.3-5V |
| Weight | 5g |
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | 109020021 |
