Grove - Çok Kanallı MEMS Gaz Sensörü v2 (CO, NO2, C2H5CH, VOC )

Grove - Çok Kanallı MEMS Gaz Sensörü v2 (CO, NO2, C2H5CH, VOC )

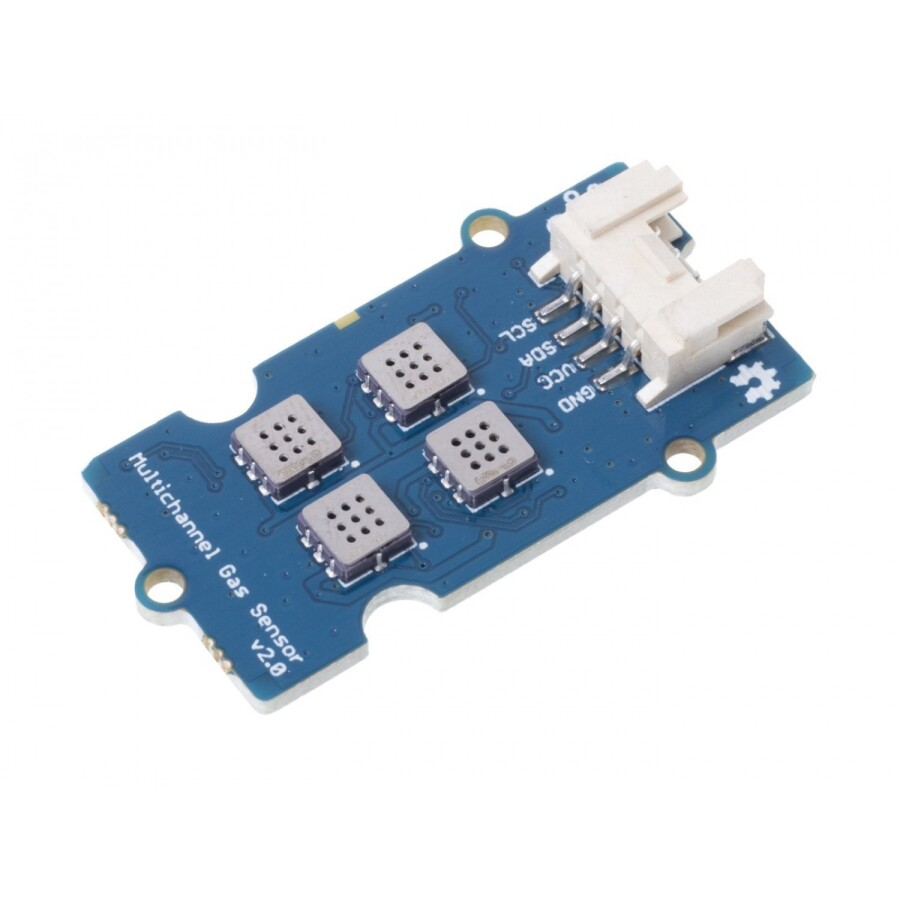

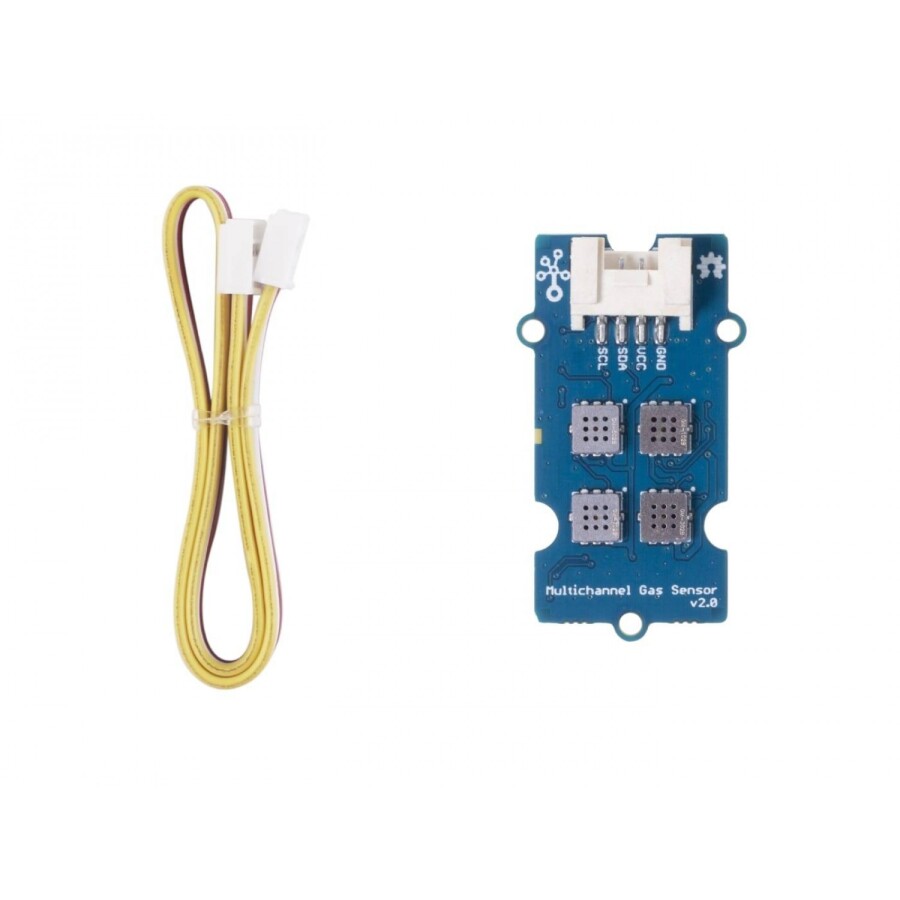

Seeed Studio'dan 4 farklı gaz sensörüne sahip bir Grove modülü. Modül, 4 sensörü okuyan bir mikrodenetleyiciye sahiptir. Bu mikrodenetleyici daha sonra bu verileri I2C aracılığıyla harici bir mikrodenetleyici ile iletir. Sensörler tam bir konsantrasyonu ölçemez, ancak zaman içindeki konsantrasyon farklılıklarını tespit edebilirler.

ÖZET

Besleme gerilimi: 3,3 - 5V DC
Sinyal gerilimi: 3,3 - 5V (besleme gerilimi ile aynı)

Haberleşme:
MCU STM32F030
Arayüz Grove I2C
I2C adresi 0x08
Çıkış Gerilimi 3.3V~5V
Sensörler GM-102B; GM-302B; GM-502B; GM-702B


Azot dioksit sensörü (NO2):
Sensör (çip): GM-102B
Ölçüm aralığı: 0,1 - 10 ppm
Isıtma elemanı Maksimum güç : 45mW

Alkol/etanol sensörü:
Sensör (çip): GM-302B
Ölçüm aralığı: 1- 500ppm
Isıtma elemanı Maksimum güç : 50mW

VOC sensörü:
Sensör (çip): GM-502B
Ölçüm aralığı: 1 - 500 ppm
Isıtma elemanı Maksimum güç : 50mW

Karbon monoksit sensörü (CO):
Sensör (çip): GM-702B
Ölçüm aralığı: 5 - 5000 ppm
Isıtma elemanı Maksimum güç : 50mW

Bağlantılar

[Zip] Grove_Multichannel_Gas_Sensor_v2 Library
[PDF] GM-102B Technical Parameter.pdf
[PDF] GM-302B MEMS Technical Parameterv2.1.pdf
[PDF] Sample test outcomes.pdf
[PDF] GM-502B MEMS VOC Technical Parameter v2.1.pdf
[PDF] GM-702B Technical Parameter(Ver1.1).pdf

Kullanım Kılavuzu
