Adafruit AS7341 10 Kanal Spektrometre Işık / Renk Sensörü

Adafruit AS7341 10 Kanal Spektrometre Işık / Renk Sensörü

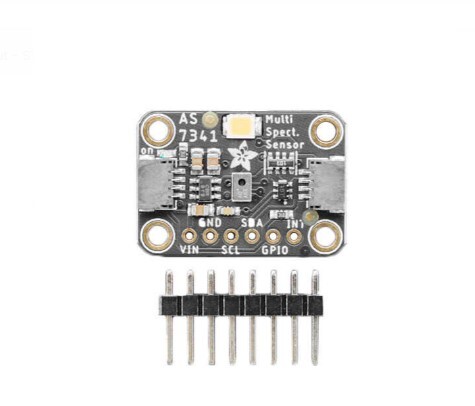

Adafruit AS7341 10 Kanallı Işık / Renk Sensörü Breakout kartı, çok kanallı bir spektrometredir. Bu özel ışık sensörü yalnızca ortamdaki ışık miktarını değil, aynı zamanda farklı dalga boylarındaki ışık yoğunluklarını da algılayabilir. Bu sayede insan gözünden çok daha hassas bir şekilde, ortamdaki ışığın hangi renk veya renklerden oluştuğunu tespit edebilirsiniz.

AS7341, 3x2 mm’lik küçük bir alan içinde 16 farklı sensör barındırır ve 8 ayrı, birbiriyle kısmen örtüşen renkli ışık bandını algılayabilir. Bunun yanında beyaz ışık ve yakın kızılötesi (Near Infrared) ışık algılayabilen sensörlere de sahiptir. Ayrıca iç mekân aydınlatmaları gibi belirli frekanslardaki ışık titreşimlerini (flicker) tespit etmek için özel sensörler de içerir.

AS7341’in “insan üstü” renk ölçüm yetenekleri, ışıkta bulunan renk bileşenlerini çok hassas şekilde analiz etmeyi mümkün kılar. Bu sayede bir rengin ne kadar “mavi” olduğunu bile yüksek doğrulukla ölçebilirsiniz. Bu yüksek hassasiyet, sensör verilerinin 16-bit, 6 kanallı bir ADC üzerinden dijital değerlere dönüştürülmesiyle sağlanır ve I2C üzerinden okunabilir.

11 ayrı sensör elemanı (10 ışık kanalı + flicker algılama) tek seferde 6 kanallı ADC’ye sığmadığı için çip içinde “Super MUX (SMUX)” adı verilen bir yapı bulunur. Bu yapı sayesinde her sensör sinyali istenen ADC kanalına yönlendirilebilir. Ayrıca GPIO ve interrupt pinleri sayesinde diğer sensörlerle veya mikrodenetleyici ile doğrudan iletişim kurulabilir.

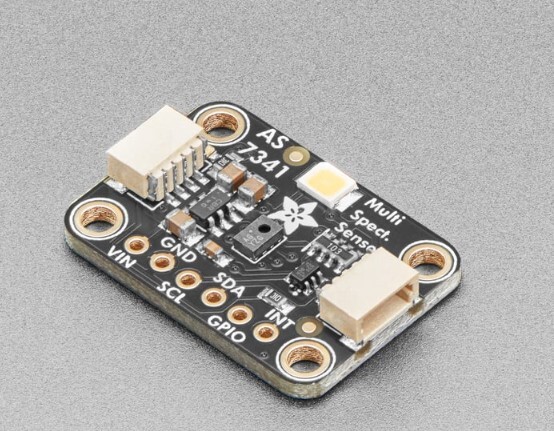

Tüm bu özellikler, sensörün STEMMA QT formatında bir breakout kart üzerine yerleştirilmesiyle kullanıma sunulmuştur. Üzerinde seviye dönüştürme devresi ve SparkFun Qwiic uyumlu STEMMA QT konnektörleri (JST PH) bulunur. Bu sayede lehim yapmadan, Arduino Uno, Raspberry Pi veya CircuitPython uyumlu birçok 3.3V / 5V mikrodenetleyiciye kolayca bağlanabilir.

Bağlantılar

AS7341 Kullanım için gerekli bilgilendirme
