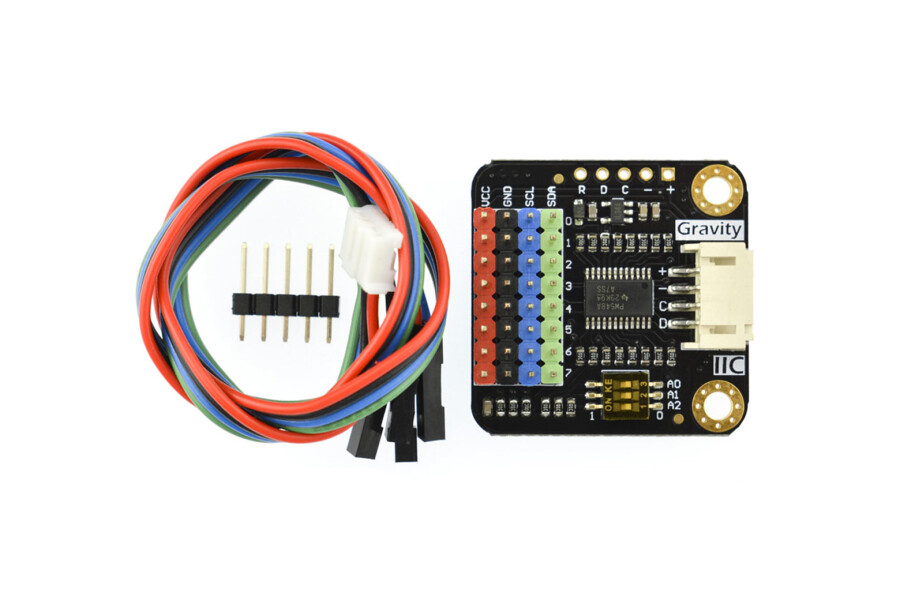

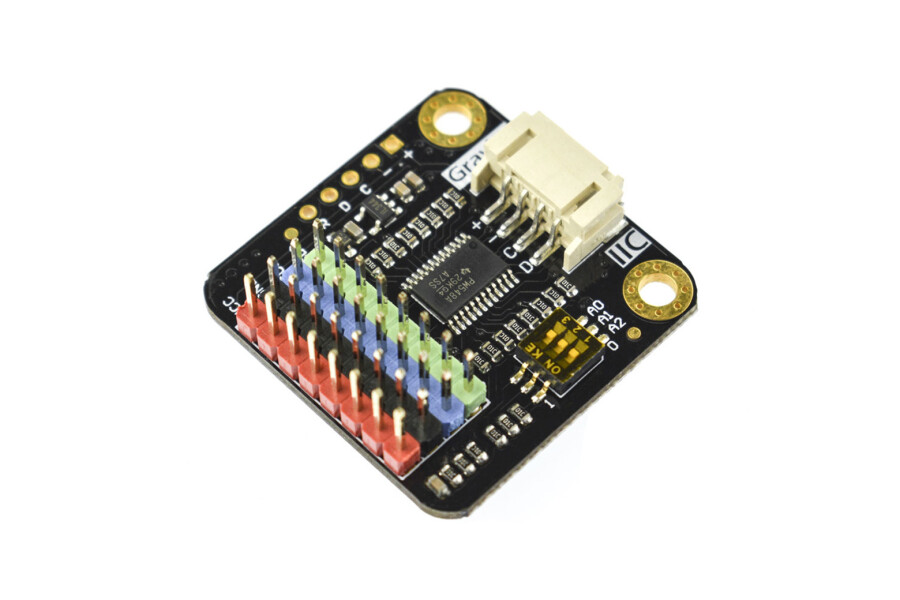

Gravity: Dijital 8 Kanal I2C Multiplexer Çoklayıcı MUX - DFR0576

Gravity: Dijital 1-to-8 I2C Multiplexer - DFR0576

Bu I2C çoklayıcının kullanımı kolaydır, tak ve tak ve kaynak yapmaya gerek yoktur. 1 çoklayıcı 8 I2C portuna sahiptir, bu da 8 aynı adresli cihazı aynı I2C portuna 1 çoklayıcı ile bağlayabileceğiniz anlamına gelir. Çoklayıcının varsayılan I2C adresi 0x70'tir ve 0x70 ile 0x77 arasında ayarlayabilirsiniz. Teorik olarak, 64 aynı adresli cihazı kontrol etmek için 0x70~0x77 adresine 8 çoklayıcı bağlayabilirsiniz.

ÖZET

Çalışma Gerilimi: 3.3~5.0V
Konektör Tipi: PH2.0-4P
Arayüz Seviyesi: yüksek 3,3V, düşük 0V
Arayüz Protokolü: I2C
I2C Saat Hızı: 100K, 400K
I2C Port Miktarı: 8
Varsayılan I2C Adresi: 0x70 (çevirme tümünü 0'a değiştirir)
I2C Adres Aralığı: 0x70~0x77
Boyut: 32*32mm / 1.26*1.26in
