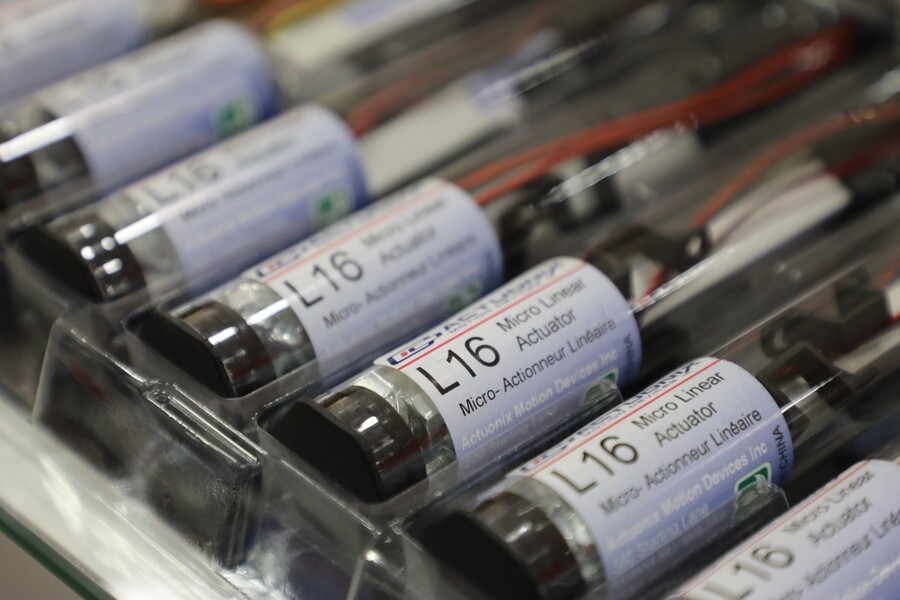

Actuonix L16-100-150-12-P, Pozisyon Geri Beslemeli Mikro Lineer Aktüatör

Ürün Kodu : 03.05.005.096
3.251,77 TL + KDV
3.902,12 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Actuonix L16 Ailesi Elektrikli Mikro Lineer Aktüatör - Pozisyon Geri Beslemeli ( -P ), Rod ( Piston ) Tipli, 100mm Strok, 150:1, 12


    Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör serisinden ( L16-P, L16-R ve L16-S ) biri olan L16-P, dahili bir mikrodenetleyici veya limit switch barındırmayan ancak analog pozisyon geri besleme (position feedback actuator) sinyali üreten yerleşik bir analog potansiyometreye sahip  rod ( piston ) tipli bir doğrusal eyleyicidir. LAC kontrol kartıyla kullanıldığında endüstriyel ve servo motor arayüzlerine sahip bir doğrusal eyleyici (linear actuator) olarak kullanılabilir!

    L16 ürünler, L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) grubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16 ailesi ve L16-P serisi; kısıtlı alanda yüksek güç gerektiren robotik, medikal esntrümantasyon kendin yap (DIY) otomotiv ve ev içi uygulamalarda kullanılır.

    L16-P (feedback actuator) hakkıdaki diğer yapısal bilgiler kullanım ipuçları:

    i)

     Strok boyu: 50mm 100mm ve 140mm

     Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1) [yüksüz hızlar sırasıyla 32mm/s - 20mm/s - 8mm/s]

     Çalışma gerilimi: 12V nominal

     Kullanım: harici mikrodenetleyici (örneğin Arduino) veya LAC kartı ile

    ii)

    Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.

    iii)

    Actuonix L16-P serisi aktuatörleri kontrol etmek oldukça kolaydır. Motor bağlantısı 5 kablo ucuna sahip bir konektör vasıtasıyla olur.  LAC karta özel konfigürasyon yazılımı üzerinden; 0-3.3v, 4-20mA, PWM, RC servo kontrol arayüzlerine sahip olursunuz. Bu, hem L12-I fonksiyonelliğini kazanmanız hem de LAC yazılımı ile bazı parametrik uyarlamalar yapabilmeniz demektir!!!

    iv)

    Ayrıca Actuonix L16-P serisi aktuatörler ya bir harici mikrodenetleyici ile ya da Actuonix LAC kartı ile kullanılabilmektedir. L16-P serisinde LAC konfigürasyon yazılımı üzerinden uyarlanmış strok boyları, hız, hassasiyet (sensitivity) ve stall koruma işlevleri elde edebilirsiniz. LAC + L16-P kombinasyonu aktüatörünüzü bir lineer servoya dönüştürür.


    v)

    Actuonix L16-P lineer aktüatör için öne çıkan diğer bir özellik motor için yaklaşık 20.000 stroke (adım uzunluğu- maksimum düzeyde uzama ve kısalma sayısı) gibi ömür tayin edilmiştir.

    vi)

    Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.


    L16-P Lineer Aktüatör Çeşitleri


    Bu ürün L16-100-150-12-P :

    L16-100-150-12-P
    L16 100 150 12 P
    Rod Tipinde (L12'ye göre daha güçlü ve hızlı) 100mm strok boyuna sahip 150:1 redüksiyon oranına sahip 12V Nominal gerilim ile çalışan Kontrol: dahili potansiyometre ile analog pozisyon geri besleme sinyali



    Diğer Seçenekler

    Redüksiyon oranı
    35:1 63:1 150:1



    Strok
    30mm X X X
    50mm
    100mm
    140mm


    L16-P Lineer Aktuatör Ailesi Özellikleri ( ÖZET )


    Redüksiyon Oranı 35:1 63:1 150:1
    Tepe Güç Noktası 50N @ 16mm/s 75N @ 10mm/s 175N @ 4mm/s
    Tepe verimlilik noktası 24N @ 24mm/s 38N @ 15mm/s 75N @ 7mm/s
    Maksimum Hız (yüksüz) 32 mm/s 20 mm/s 8 mm/s
    Maksimum Kuvvet 50N 100N 200N
    Tersine sürme Kuvveti 31N 46N 102N
    Strok 30mm 50mm 100mm 140mm
    Ağırlık - 56g 74g 84g
    Tekrarlanabilirlik (P & LAC) - ±0.3mm ±0.4mm ±0.5mm
    Maksimum Yanal Kuvvet - 40N 30N 20N
    Kapalı uzunluk - 118mm 168mm 208mm
    Potansiyometre - 6kΩ/mm ± 50% 11 kΩ/mm ± 50% 16 kΩ/mm ± 50%
    Voltaj Opsiyonları 12V Nominal (-P & -S), 6V nominal (-R)
    Stall akımı 650mA ( 12V'ta )
    Çalışma Sıcaklığı –10°C to +50°C
    Maksimum duty cycle %20
    Gürültü 60dB ( 45cm de )
    IP koruma sınıfı IP-54
    Mekanik Backlash 0.25mm
    Maksimum Statik Kuvvet 250N
    Maksimum Sızıntı Akımı ( -S ) 8uA



    Çizim




    Bağlantılar



    L16 Serisi Aktuatör Datasheet: Actuonix L16 Datasheet
    L16 Series 3D Models (IGES) 50,100 and 140mm: L16 3D Files (IGES)
    L16 Series 3D Models (STP): L16 3D Model (STP)
