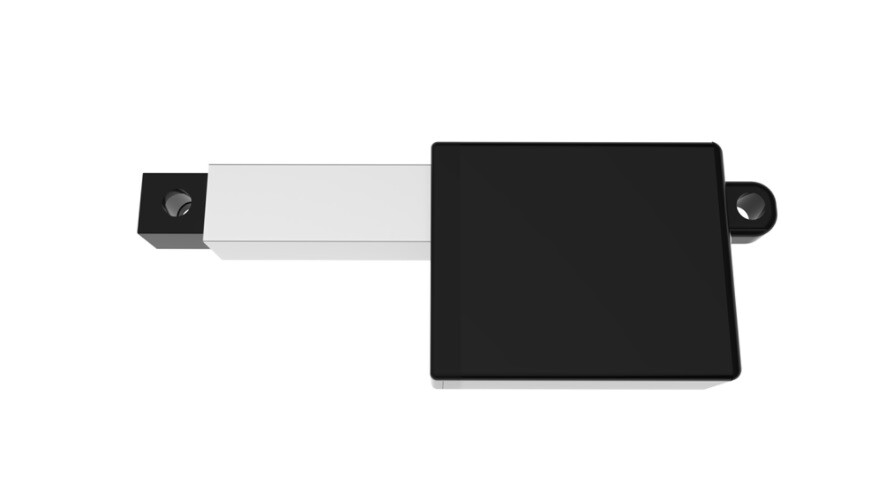

Actuonix P8-25-49-3-ST, Step Motorlu Mikro Lineer Aktüatör, 49:1, 25mm
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
-
Actuonix P8 Serisi, Fırçasız Step Motorlu Mikro Lineer Aktüatör - Hassas Eksenel Hareket, 49:1, 25mm
(Boyut karşılaştırması için temsili görseldir!)
Actuonix P8 step motorlu lineer aktüatör serisi, Actuonix'in en yeni doğrusal eyleyici (linear actuator) serilerinden biridir (diğeri S20'dir). P8 serisi step motorlu aktüatörler, fırçasız motorlarıyla PMDC motorlu Actuonix ürünlerine göre daha uzun ömürlüdür ve oldukça hassas adımlama yeteneği ile ileri uygulamalar için idealdir. Step motorlar, standart DC motorlardan daha karmaşıktırlar ve özel sürücü kartları ile sürüleblirler; P8 serisi ile önerilen motor sürücü kartı Pololu Tic T825'dir. P8 serisi, PQ12 serisinden bir miktar daha küçüktür ve hassasiyeti ile öne çıkarak OEM ve tasarımcıların düşük kuvvetler için ihtiyaçlarını rahatlıkla karşılar!
Görsel: Pololu Tic T825 step motor kontrol kartı
İşte P8 Serisinin diğer özellikleri:
i)
Strok boyu: 10mm, 25mm, 50mm, 75mm, 100mm
Redüksiyon: 49:1, 165:1
Çalışma gerilimi: 3V nominal olmak üzere 10 çeşit ürün mevcuttur.
ii)
P8 aktüatörlerde şaft ilerleme hızı adım frekansı ve uygulanan akımdan kaynaklanan maksimum kuvvete göre belirlenmektedir (performans bölümüne bakınız!).
iii)
P8 doğrusal aktüatörlerde güç kesildiğinde aktüatör şaft konumu, geriye süren kuvvet aşılmadığı sürece korunacaktır!
iv)
Tüm Actuonix lineer eyleyiciler montajlama kiti ile birlikte gönderilmektedir.
P8 Serisi Lineer Aktüatör Çeşitleri
Bu ürün P8-25-49-3-ST :P8-25-49-3-ST P8 25 49 3 ST P8 : fırçasız step motorlu uzun ömürlü, mikro boy
25mm strok boyuna sahip 49:1 redüksiyon oranına sahip 3V Nominal gerilim ile çalışan Kontrol: step motor kontrol kartı ile (önerilen Tic T825)
Diğer SeçeneklerRedüksiyon 49:1 165:1 Strok 10mm √ √ 25mm √ √ 50mm √ √ 75mm √ √ 100mm √ √
P8 Serisi Step Motorlu Lineer Aktuatörlerin Özellikleri ( ÖZET )Redüksiyon Oranı 49:1 165:1 Tam Adım Boyu ~0.006mm ~0.0018 Tersine Sürme Kuvvetienerji yok
enerji var
9N 25N >30N >100N Strok 10mm 25mm 50mm 75mm 100mm Ağırlık 18g 20g 24g 28g 32g Kapalı Uzunluk (hole-to-hole) 45mm 60mm 85mm 110mm 135mm Maksimum Yanal Kuvvet 0.10 x Maksimum Kuvvet Voltaj Opsiyonları 0 - 4.2VDC Maksimum Akım (faz başına) 256mA İndüktans (faz başına) 4.5mH ( 1KHz de ) Rezistans (faz başına) 15 ohm Çalışma Sıcaklığı -10 ila +40°C (sıcaklık artımı max 80 °C e kadar) Gürültü <40dB ( 45cm de ve düşük gürültü ayarlarında) IP Koruma Sınıfı IP-54 Mekanik Backlash <0.05mm Maksimum Statik Kuvvet 200N Maksimum Duty Cycle %100 Performans
Çizim
Bağlantılar
P8 datasheet: Datasheet3D Model : P8 3D Models (STP)
