EMAX CC3D FLIGHT CONTROLLER

Ürün Kod: T1269
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)

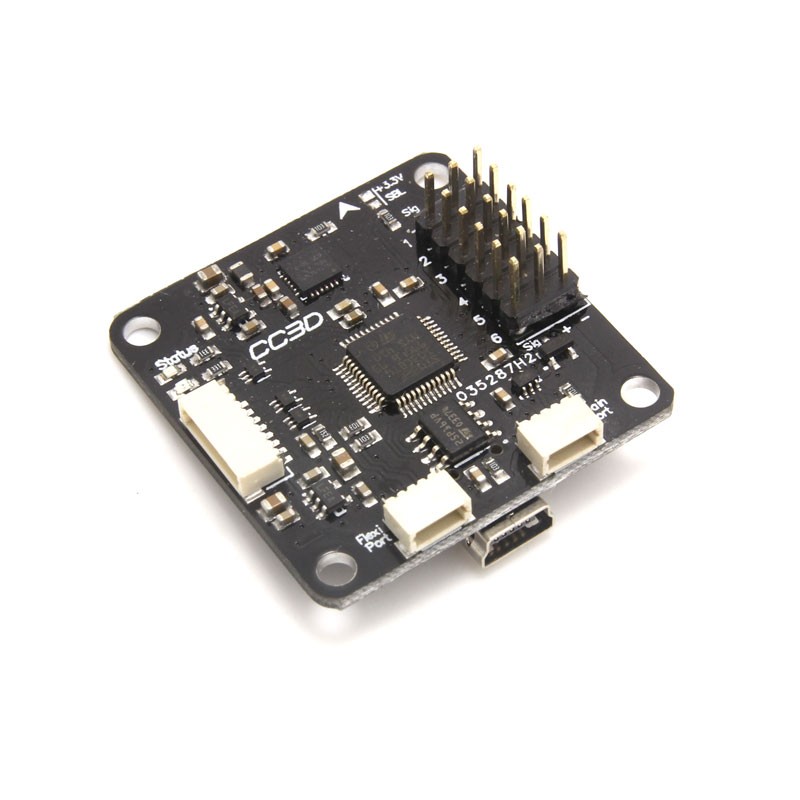

  • EMAX CC3D FLIGHT CONTROLLER ( Uçuş Kontrol Kartı )

    EMAX CC3D Uçuş Kontrol Kartı OpenPilot tarafından desteklenen yeni nesil bir hava taşıtı kontrol ve stabilizasyon kartıdır. All-in-one (tüm özellikler tek kartta toplanması) yapısındaki CC3D, uçuş kontrolcüsü olarak OpenPilot firmware'i ile kontrol edilir. Bu firmware kullanıcı arayüzü olarak da OpenPilot Ground Control Station (Yer Kontrol İstasyonu - GCS) yazılımı ile kullanılabilir. Bu şekilde EMAX CC3D Uçuş Kontrol Kartı 'nı sabit kanatlı hava taşıtları (drone) veya bir octocopter ile de kullanabilirsiniz.

    EMAX CC3D Uçuş Kontrol Kartı orjinal Copter Control kartının güncellenmiş versiyonudur ve bu versiyon bir tek bir çip üzerine yerleştirilmiş IMU ünitesi kullanır. EMAX CC3D Uçuş Kontrol Kartı platformu auto-level (otomatik seviyeleme), multi copter, sabit kanatlı insansız hava aracı kontrolü gibi özelliklere sahiptir. Ayrıca Flexiport I2C bağlantısını veya ikinci bir seri port olarak kullanıma imkan sağlar.

    OpenPilot uçuş kontrol kartlarını (firmware olarak OpenPilot barındıranlar) mümkün olduğunca basit ve sorunsuz dizayn etmiştir. OpenPilot projesi genç bir proje olmakla beraber açık kaynak kodlu yazılımları diğerlerine göre daha kullanıcı dostu bir şekilde kullanıcılara sunmaktadır. Buna göre ek çip programlayıcılar ve kartlar almanıza gerek olmaz. Bunun yanında fiyatı da oldukça uygundur. EMAX CC3D Uçuş Kontrol Kartı diğer üst sınıf oto-pilotlara göre fiyat olarak düşük olsa da onların sağladığı fonksiyonelliği sağlar. Üst sınıf denetleyicilerde olduğu gibi daha fazla ödemeden hem beklentilerinize ulaşıp hem de bu platformun gelişmesine katkı sağlayabilirsiniz!

    PORTLAR:

    Servo Çıkışları: CC3D Uçuş Kontrol Kartı üzerinde 6 adet PWM çıkışı mevcuttur. Bu çıkışlar servo motorlara veya ESClere bağlanabilir. Bir çıkış portunda iç kısımda kalan pinde (köşeli pin) sinyal çıkışı, ortada 5V - 15 V arası Vcc ve en sağdakinde de toprak (GND) bağlantısı mevcuttur.

    Mainport (Telemetry) : Baud oranı GCS tarafından ayarlanabilen USART pinidir. Opsiyonel olarak Futuba.S Bus Receiver (alıcı), Spektrum/JR uydu alıcı veya GPS'sin haritalandığı port olarak kullanılabilir. Varsayılan konfigürasyon RF modem bağlanmak üzere telemetridir.

    Flexiport: Bu portun fonksiyonu da konfigürasyona bağlıdır ve I2C veya seri port olarak ayarlanabilir. Varsayılan konfigürasyon bu portu kullanmaz fakat Telemetry, GPS, Spektrum uydu alıcıları ve diğer I2C çevresel birim bağlantıları için kullanılabilir.

    Receiver Port: Donanım ayarlarına göre input veya output olarak kullanılabilir. Bu portu output olarak ayarlamak 6 servo kontrolünden daha fazla çevresel birimi kontrol edebilmek anlamına gelir.

    ENERJİ BAĞLANTILARI

    Öncelikle pozitif ve negatif uçların doğru bağlandığına emin olunmalıdır. CC3D Uçuş Kontrol Kartı USB veya ReceiverPort'u gibi farklı yollarla enerjilenebilir. Karta USB üzerinden enerji verdiğinizde bilgisayarınızın korunması için diğer çevresel birimlere enerji verilmez. CC3D Uçuş Kontrol Kartı +5 ile +15 V arasında çalışabilir. Çekilen akım tipik olarak 70 mA'dır.

    ÖZET

    • TriCopterler, QuadCopterler ve HexaCopterler için multirotor denetleyicisi (auto-level özelliğiyle ) olarak kullanılabilme
    • Helikopter uçu denetleyicisi (auto-level özelliğiyle) olarak kullanılabilme
    • Sabit kanatlı insansız hava aracı (UAV) olarak kullanılabilme
    • 128KB Flash ve 20KB RAM ile 90 PIMS ile koşan güçlü mimariye sahip STM32 (32 bit) işlemci
    • 3-eksenli, yüksek performans MEMS cayro ve 3 eksenli yüksek performans MEMs akselerometreler
    • Ultra küçük boyutlarda ( 36mmx36mm ) 4 katlı PCB kartıyla elektriksel gürültüyü azaltan ve uçuş performansını en iyileştiren tasarım
    • Windows, Mac ve Linux için yazılım desteği
    • Herhangi bir sürücüye ihtiyaç duymadan doğrudan yüksek hızlı USB'yi destekleme, tamamıyla plug&play yapısı
    • Spektrum uydu alıcı desteği
    • Çoklu RC giriş desteği: 6 PWM kanalı, kombine PPM, Spektrum DJ/ DSM2, DSMJ, DSMX uydu, Futuba.S Alıcı
    • Servolara veya ESClere ait 10 PWM çıkışını destekleyebilme
    • Futaba S-BUS donanım desteği ve PPM
    • İleri port esnekliği sağlayan yenilikçi Flexi-port teknolojisi
    • Konfigürasyonu saklamak için yerleşik 4 Mbitlik EEPROM
    • Ebatlar: 36x36mm
    • Ağırlık: 5.7g

    Paket içeriği:

    • 1xCC3D uçuş kontrol kartı
    • Bağlantı elemanları ve kablolar

    Not: OpenPilot herkes tarafından kullanılabilen bir yazılmdır. Tüm önemli işletim sistemleri desteklenir ve kurulum pakatleri yazılıma dahildir! Yazılım tamamıyla ücretsizdir!
