DFRobot 12V Kurşun Asit Aküler için MPPT Şarj Cihazı DFR0580

DFRobot 12V Kurşun Asit Aküler için MPPT Şarj Cihazı DFR0580

12V Kurşun Asit Aküler için MPPT Şarj Cihazı (Solar Power Manager For 12V Lead-Acid Battery), standart bir 18V güneş paneli kullanarak 12V kurşun-asit aküyü maksimum 4A ile şarj edebilen orta güçlü, yüksek verimli bir güneş enerjisi yönetim modülüdür. 12V aydınlatma ekipmanı, güvenlik gözlem cihazları, küçük robotlar, pompalar veya çevresel izleme istasyonları gibi 100W güç limitleri içindeki uygulamalar için uygundur.

MPPT (Maksimum Güç Noktası İzleme) işlevi olarak, çeşitli güneş ışığı altında güneş panellerinin çıkış gücünü en üst düzeye çıkarır. Yaygın PWM solar kontrol kartları ile karşılaştırıldığında, şarj performansını% 10 -% 30 oranında artırabilir. Küçük boyutu ve hafifliği sayesinde projelerinize yerleştirmek daha kolaydır. Modül, 5V 5A (OUT1) ve 12V 8A (OUT2) çift yüksek güç çıkışı ve 5V 2.5A (USB1/USB2) çift USB çıkışı sağlar. USB1 hariç tüm çıkışlar birçok mikrodenetleyici kartının I/O pinleri ile AÇIK/KAPALI konuma getirilebilir (3.3V/5V uyumlu). Bu özellik, yüklere dinamik olarak güç sağlamaya ve güç tüketimini azaltmaya yardımcı olur. Solar sistemlerin güvenliğini ve kararlılığını sağlamak için çeşitli koruma fonksiyonları da kullanılmaktadır.

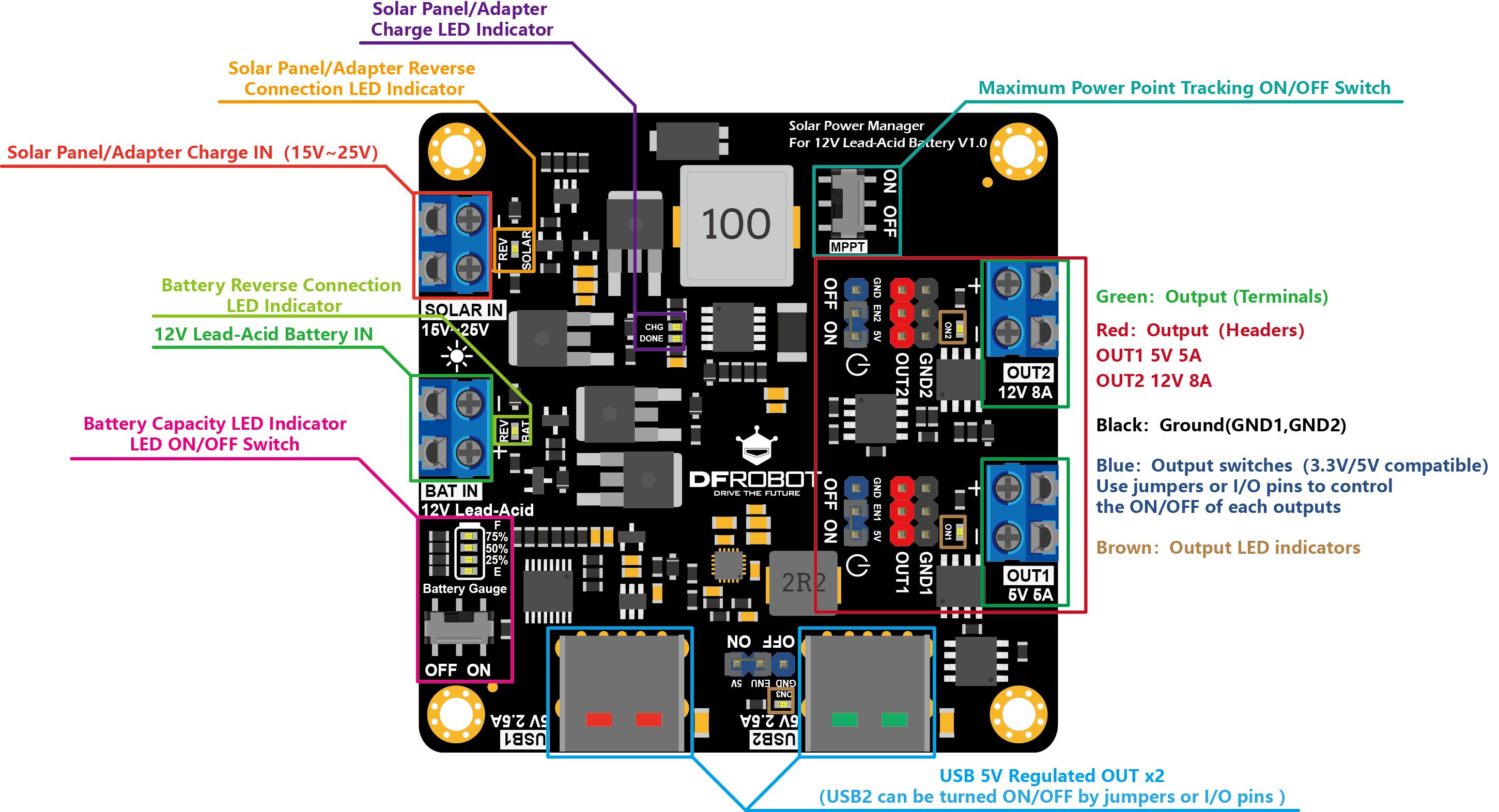

12V Kurşun Asit Aküler için MPPT Şarj Cihazı Önden Görünüm

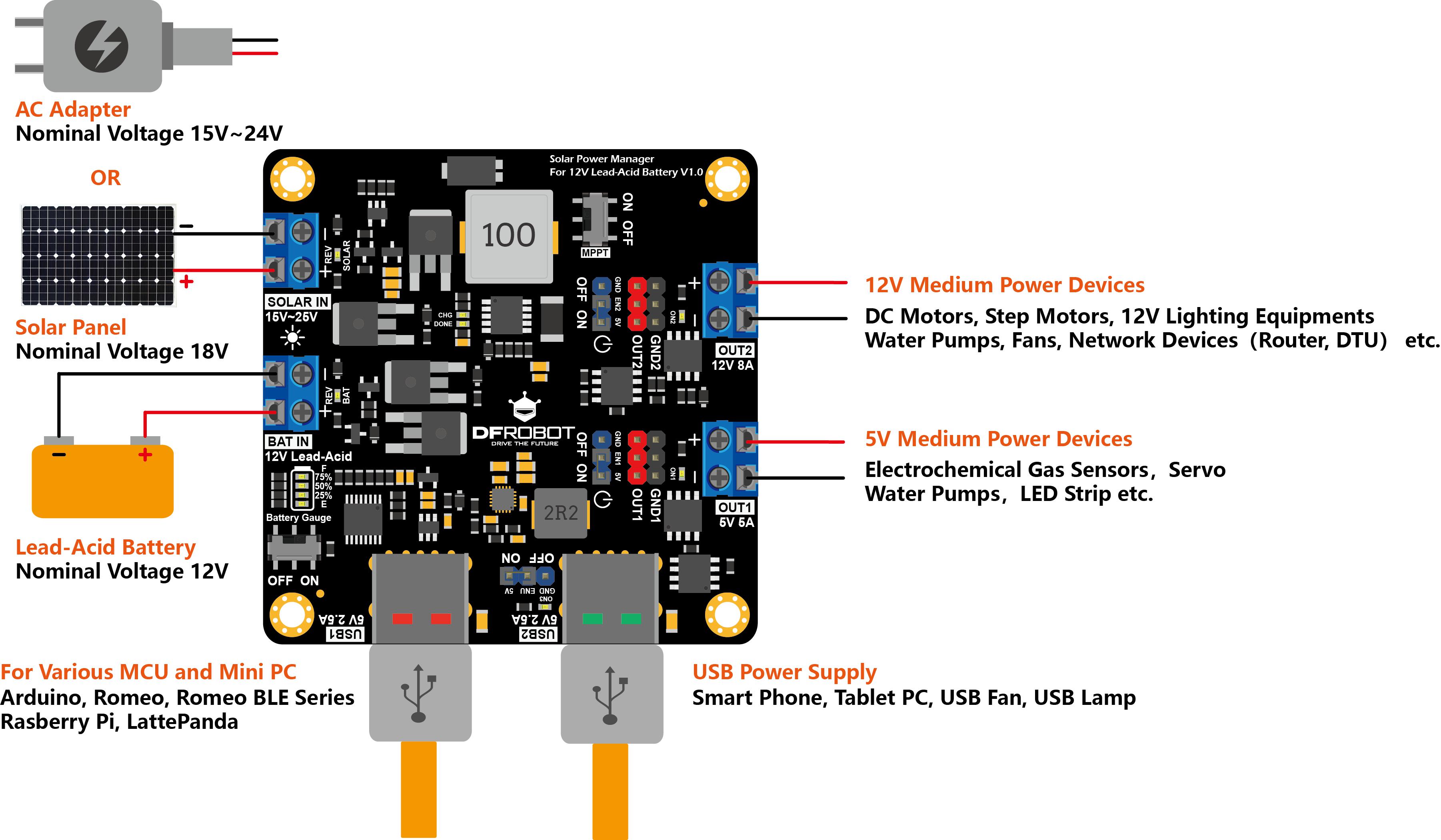

Şarj Kontrol Kartının (Solar Power Manager) Kullanımı

ÖZET

-  Güneş Enerjisi Yönetimi IC: CN3767
-  Solar Giriş Gerilimi (SOLAR IN): 15V~25V
-  Akü Girişi (BAT IN): 12V Kurşun-Asit Akü
-  Şarj Akımı: 4A Max Trickle Şarj, Sabit Akım, Sabit Voltaj, Float Şarj 12V Kurşun-Asit Akü için Dört Aşamalı Şarj
-  Float Şarj Gerilimi: 13,55V
-  Aşırı Deşarj Koruma Voltajı: 10,8V
-  Solar Şarj Ortalama Verimliliği (18V SOLAR IN): %94
-  Çıkışlar: OUT1 5V 5A, OUT2 12V 8A, USB1 5V 2.5A, USB2 5V 2.5A
-  USB1/USB2 Üç USB Şarj Protokolünü Destekler
      o   Apple 2.4A: DP=2.7V, DM=2.7V
      o   SAMSUNG 2.0A: DP = 1.2V, DM =1.2V
      o   BC1.2: DP=DM=0V (Kısa)
-  OUT1/USB1/USB2 Verimlilik: %93@%50Yük
-  OUT2 Verimlilik: %98@%50 Yük
-  Sükunet Akım: <4 mA
-  Koruma Fonksiyonları
-  SOLAR IN: Geri Akış/Ters Bağlantı Korumaları
-  BAT IN : Aşırı Deşarj/Aşırı Şarj/Ters Bağlantı Korumaları
-  OUT1-2/USB1-2: Kısa Devre/Aşırı Akım/Aşırı Isı Korumaları
-  Çalışma Sıcaklığı: -40 ℃ ～ 85 ℃
-  Boyut: 68.0mm*68.0mm

Solar Güç Kontrol Kartları  Karşılaştırma Tablosu
