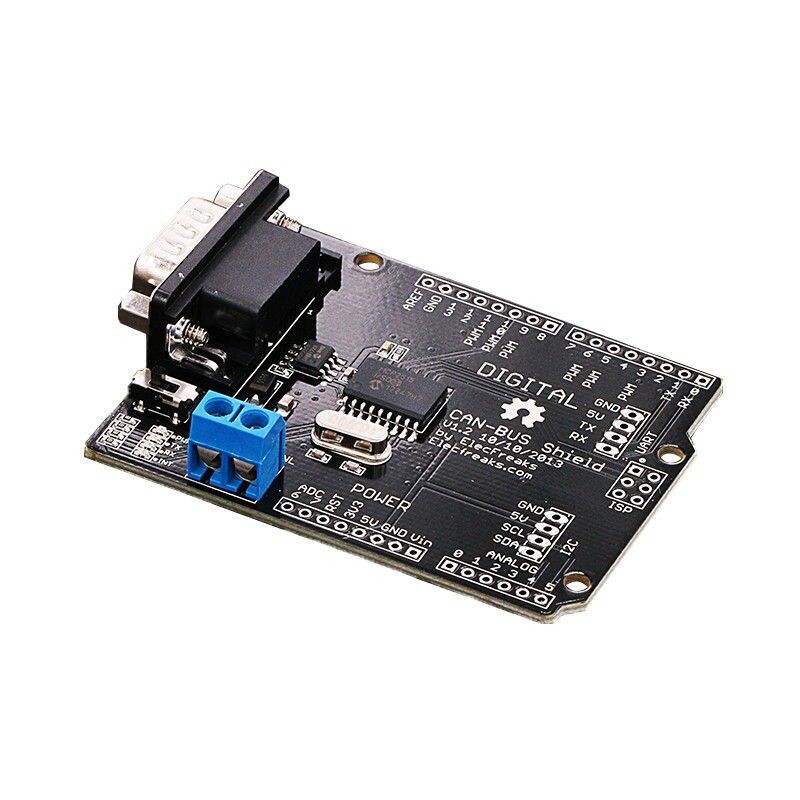

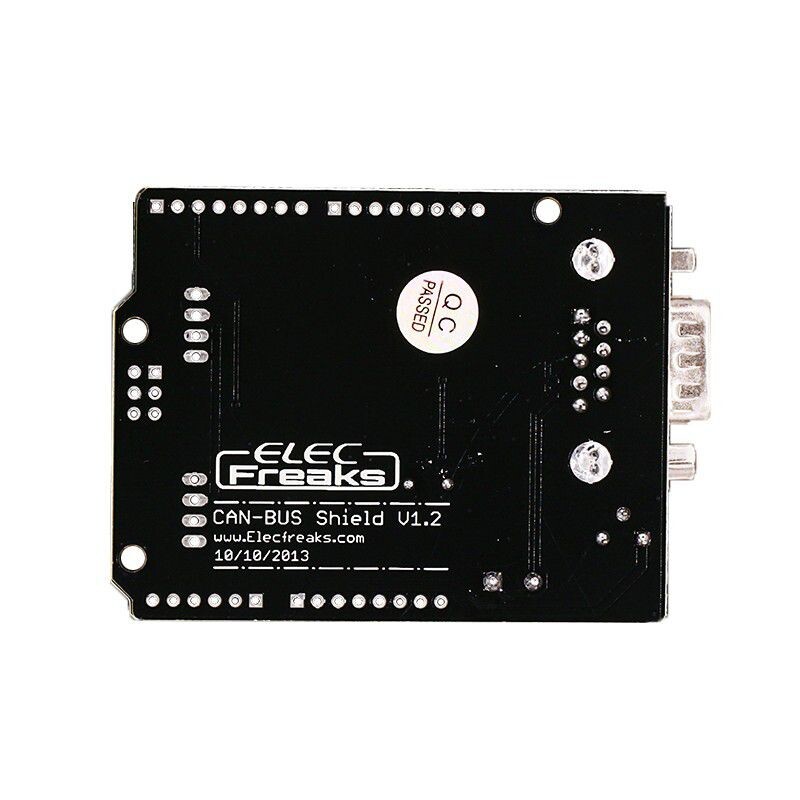

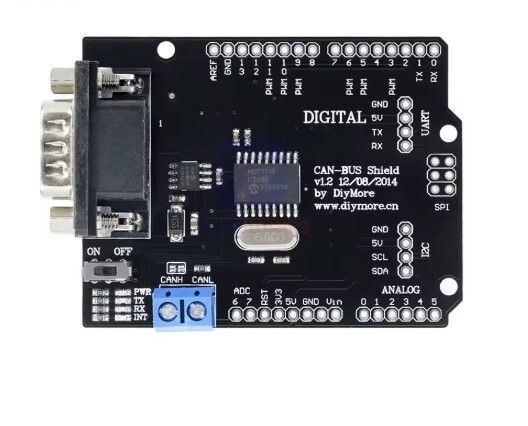

Elecfreaks CAN-BUS Shield
CAN-BUS SHIELD v1.2
CAN-BUS endüstriyel uygulamalarda (otomotiv gibi) sıkça kullanılması dolayısıyla bu sistemlerin haberleşme/kontrol alt yapısını oluşturabilecek bir shield kartı olarak Elecfreaks tarafından kullanıcılara sunulmuştur. Can-Bus uzun mesafe iletimlerinde, orta düzey haberleşme hızı ve yüksek güvenliği ile ön plana çıkar. Özellikle modern makinalarda ve komplike robot sistemlerinde tercih edilen CAN-BUS yapısını, CAN-BUS Shield ile devrenize kazandırabilirsiniz.
CAN-BUS shield üzerinde CAN-BUS alıcı/verici (tranciever) ve SPI haberleşebilen MCP2515 CAN-BUS denetleyicisi kullanılmıştır. CAN-BUS Shield kartı Arduino /Freaduino ve Seeeduino kartlarına sorunsuz bağlanabilir. OBD-II çevirici kablosu ve OBD-II kütüphanesinin de yardımıyla bir yerleşik diyagnostik cihaz veya data-logger (veri kayıt cihazı) yapabilirsiniz.
Özellikler:
CAN V2.0B standardını destekler, 1 Mb/s'ye kadar veri iletişim hızı sunar.
5V - 12V DC çalışma gerilimine sahiptir.
Lehimlenmemiş pin başlıkları (header) ile gelir; kullanımdan önce lehimleme işlemi gerektirir.
Microchip MCP2551 CAN transceiver entegresi temel alınarak tasarlanmıştır.
10 MHz'e kadar SPI haberleşme arayüzünü destekler.
Arduino ve Freaduino kartlarıyla tam uyumludur.
Standart (11 bit) ve Genişletilmiş (29 bit) veri çerçeveleri ile uzaktan (Remote) çerçeveleri destekler.
Endüstriyel standart 9 pin D-Sub (DB9) CAN bağlantı konnektörüne sahiptir.
Önceliklendirilmiş mesaj depolama özelliğine sahip iki adet alım (receive) tampon belleği bulunur.
Boyutları: 78 × 53,5 mm
Kullanım Alanları:
Endüstriyel otomasyon ve kontrol sistemleri
Otomotiv elektroniği ve araç içi haberleşme sistemleri

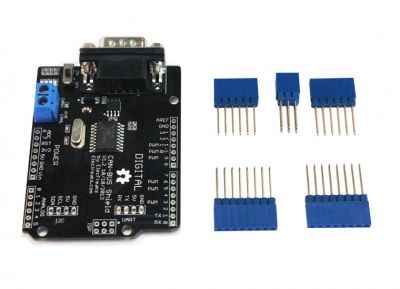

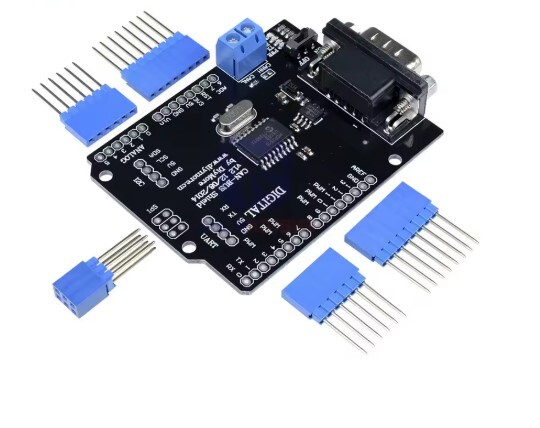

Paket İçeriği:
1 × CAN-Bus Shield
3 × 8 pin Header
1 × 6 pin Header
1 × SPI Header (2×3 pin)
Bağlantılar
- Wiki page (pdf)
- Schematics
