Elecfreaks EF03154

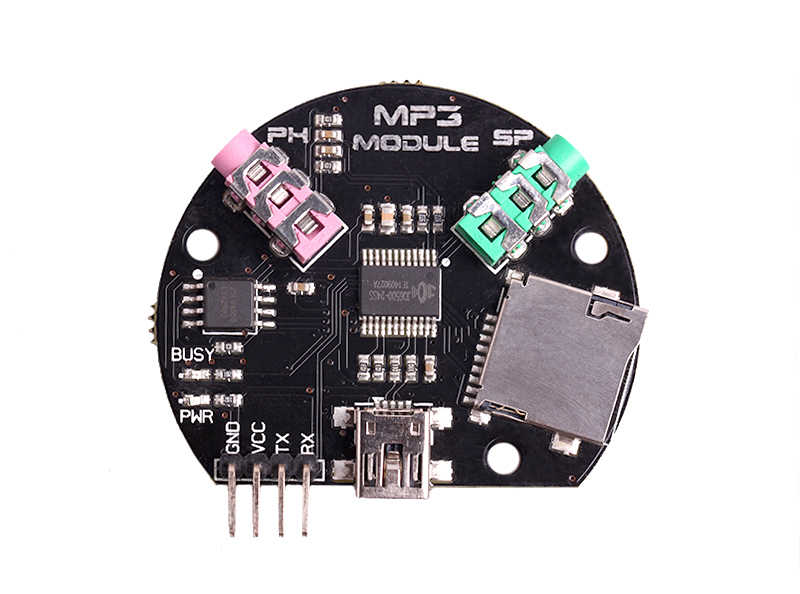

Elecfreaks Mp3 Modülü - Ses Projeleri için

Ürün Kodu : 11.28.027.007
317,88 TL + KDV
381,46 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Elecfreaks Mp3 Modülü - Ses Projeleri için



    MP3 modülü Jiaqiang Electronics tarafından üretilen JQ6500-24S entegresi ile dizayn edilmiş bir elektronik karttır. Robotsepeti.com'da bu entegre esas alınarak üretilen JQ6500 Mini Mp3 Modülünü de bulabilirsiniz. MP3 modülü PC ile yapacağınız SPI Flash güncellemelerini ve SD kartlarda FAT16, FAT32 dosya sistemlerini destekler. MP3 modülü ile basit komutları kullanarak pleybek yapabilirsiniz. Ayrıca harici kulaklık ve harici hoparlör ile kullanıcıya daha fazla araryüz sağlanır; daha fazla harici birim modüle bağlanabilir. MP3 modülü ile MP3/WMV  formatlarında odyo (audio) dosyalarınızı kolayca okuyabilirsiniz.

    SD kart üzerinde bulunan uygun formattaki dosyalar Arduino kütüphaneleri kullanılarak oynatılabilir. MP3 modülüArduino Mega ve Seeeduino Mega, Arduino UNO, Freaduino Mega ve UNO kartlarıyla uyumludur ve kayıt işlemi için bu kartlarla beraber kullanılabilir.

    MP3 modülü  üzerinde Odyo (Audio) çıkışı elde etmek için kullanıcıya uygun bir çözüm sunulmuştur:  3.5mm'lik stereo çıkışlı yerleşik odyo jack! Harici olarak enerjilenen hoparlörler bu jacka doğrudan bağlanabilir fakat düşük empedanslı pasif hoparlörleri sürmek için JQ6500 yeterli akım sağlayamaz! Kulaklıklar ise sorunsuz olarak ilgili jacka takılıp kullanılabilir.

    Aşağıdaki şekilde de görüldüğü gibi Octopus ADkey brick kartı ve Freaduino UNO kartı ile MP3 modülü kontrol edilebilir. ADKey brick kartından UNO'ya aktarılan bilgiler şarkıyı değiştirmede ve sesi ayarlamada kullanılabilir. Mikrodenetleyici kartı ile seri haberleşme RX, TX pinleri sırayla TX, RX firmalarına karşılık gelecek şekilde bağlanarak sağlanır. Örnek veri oranı ise 960bps olarak ayarlanabilir.



    ÖZET

    • Desteklediği örnekleme oranları (kHz):  8/11.025/12/16/22.05/24/32/44.1/48
    • Jazz, Classic, Rock, pop vb ses efektlerini destekleme
    • UART arayüz: standart seri port, TTL seviyesi, baud rate ayarlanabilir.
    • Besleme voltajı: 3.5V - 5V (optimum değer 4.2V)
    • Nominal akım: 20mA
    • Speaker gücü: 8 ohm / 3W
    • Çalışma sıcaklığı:  -40 derece ~ +80 derece
    • 24 bit DAC çıkışı
    • 90 dB dinamik aralık
    • 85 dB SNR desteği
    • FAT16, FAT32 dosya sistemi desteği, TF kart (32 Gb maksimum kapasite), USB (32Gb), NOR Flash bellek (64 Mbyte)
    • Çeşitli kontrol modları: seri mod, AD buton kontrol modu
    • Çalınan arkaplan müziğini durdurarak  ara çekim bildirimini destekleme
    • Dosyaya göre odyo verileri sıralama, herbir 1000 şarkıdan oluşan 100 dosyaya kadar destekleme (USB ve TF karttaki dosya ismleri 01,02,03...vb parça isimleri 001, 002, 003 ..vb şeklinde olmalıdır.)
    • 30 düzeyde ses ayarı, 10 düzeyde EQ ayarı
    • İçerik güncelleme için SPI flash sürücüyü gösterebilme (Harici SPI flash yolu ile)
    • Mikrodenetleyici seri veri yolu ile belirli müzikleri çalabilme
    • Boyutlar: 50mmX47.15mm



    UYGULAMALAR

    • Cihaz navigasyon sistemlerinde sesli uyarı oluşturma
    • Ücretli geçiş sistemlerinde sesli uyarı oluşturma
    • Çeşitli salonlar için sesli uyarı oluşturma
    • Araç erişim sesli uyarı sistemleri
    • Sesli alarm sistemleri
    • Yagın alarmları
    • İzinsiz giriş tespit sistemleri
    • Sınır güvenlik sistemleri

    robotsepeti.com fonksiyonel ve ihtiyaca uygun Elecfreaks ürünleriyle size en uygun çözümleri sunar!
