Base Shield V2

Base Shield V2 nedir?

Base Shield V2, üzerinde yer alan çok sayıda Grove konektör ve Arduino/Seeeduino kartlara doğrudan takılabilmesiyle Grove ve Arduino/Seeeduino kullanılan projelerde tercih edilebilecek bir genişleme (expansion) shield kartıdır. Arduino Uno, şu ana kadarki en popüler Arduino geliştirme kartıdır, ancak projeniz çok fazla sensöre veya lede ihtiyaç duyduğunda ve jumper kablolarınız dağınık olduğunda bazen sinir bozucu olur. Ana kart üzerindeki çok sayıdaki Grove konektörleri ile tüm Grove modüllerini Arduino Uno'ya çok rahat bir şekilde ekleyebilirsiniz!

Base Shield V2 özellikleri ve kullanım!

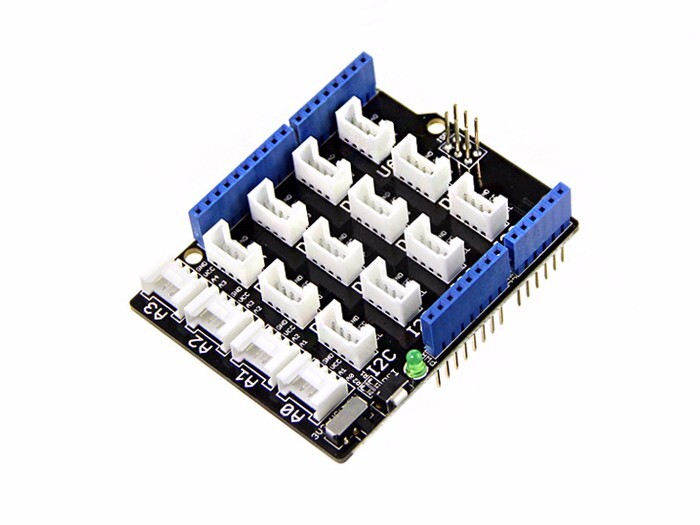

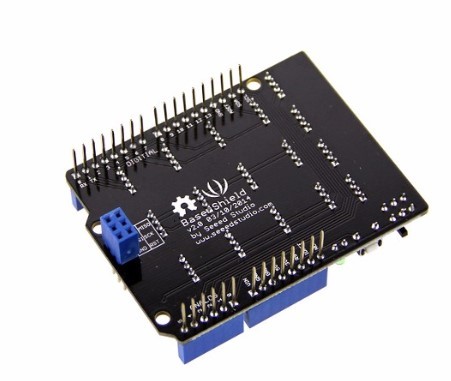

Çok sayıda Grove konektörün yanı sıra, kart üzerinde ayrıca bir RST düğmesi, güç durumunu gösteren yeşil bir LED, ICSP pin, bir toggle anahtarı ve dört sıra halinde pinler mevcuttur. RST düğmesi ve LED kart üzerindeki diğer komponentler olmakla birlikte,aşağıda belirtildiği üzere kartın çok önemli bir özelliği daha bulunmaktadır:
Güç Uyumluluğu: Her Grove konektöründe, biri Vcc olan dört bağlantı ucu bulunur. Bununla birlikte, her mikrodenetleyici kartının 5V'luk bir besleme voltajına ihtiyacı yoktur, bazıları 3.3V'a ihtiyaç duyar. Bu yüzden Base Shield v2'ye bir güç anahtarı eklenmiştir. Bu şekilde, Vcc voltajını bu anahtar ile ayarlayabilirsiniz ve Vcc voltajının ana kartın besleme gücüyle aynı olduğundan emin olabilirsiniz!

Özellikler

o 16 adet konnektör
Analog ---> A0 / A1 / A2 / A3 (4 adet)
Dijital ---> D2 / D3D4 / D5 / D6 / D7 / D8 (7 adet)
UART ---> (1 adet)
I2C ---> (4 adet)
o Boyut:
o Ağırlık:

Base Shield Kartının Uyumlu Olduğu Geliştirme Kartları

	Arduino UNO Seeeduino v4.2	Arduino Mega Seeeduino Mega	Zero (m0) Lora Wan	Arduino Leonardo Seeeduino Lite	Arduino 101	Arduino Due 3.3v	Intel Edison 5v	Linkit One
2.8" TFT Touch Shield	bmp desteklenmez	bmp desteklenmez	tavsiye edilmez	bmp desteklenmez	tavsiye edilmez	tavsiye edilmez	tavsiye edilmez	tavsiye edilmez
Base Shield	evet	evet	evet	evet	evet	evet	evet	evet
Camera Shield	sadece 234567 pinler	donanımsal seri bağlantı uygun	tavsiye edilmez	tavsiye edilmez	evet	donanımsal seri bağlantı uygun	hayır	hayır
EL Shield	evet	evet	hayır	evet	hayır	hayır	hayır	hayır
Energy Shield	evet	evet	evet	evet	evet	evet	evet	hayır
GPRS Shield	tavsiye edilmez	tavsiye edilmez	evet	evet	evet	tavsiye edilmez	evet	gereksiz
Motor Shield v2.0	evet	sadece step motor	hayır	evet	sadece step motor	sadece step motor	hayır	hayır
Music Shield v2.0	evet	evet	tavsiye edilmez	evet	evet	evet	evet	evet
NFC Shield v2.0	evet	evet	evet	evet	evet	evet	hayır	evet
ProtoShield Kit for Arduino	evet	evet	evet	evet	evet	evet	evet	evet
RS232 Shield	evet	evet	hayır	evet	hayır	hayır	hayır	hayır
Relay Shield v3.0	evet	evet	evet	evet	evet	evet	evet	evet
SD Card Shield v4.0	evet	evet	tavsiye edilmez	evet	evet	evet	hayır	hayır
Seeed BLE Shield	evet	tavsiye edilmez	tavsiye edilmez	evet	tavsiye edilmez	tavsiye edilmez	tavsiye edilmez	gereksiz
W5500 Ethernet Shield	evet	evet	evet	evet	evet	evet	evet	evet
WiFi Shield v1.1	tavsiye edilmez	tavsiye edilmez	tavsiye edilmez	evet	tavsiye edilmez	tavsiye edilmez	gereksiz	gereksiz
WiFi Shield v2	evet	tavsiye edilmez	tavsiye edilmez	evet	tavsiye edilmez	tavsiye edilmez	gereksiz	gereksiz
XBee Shield v2	evet	tavsiye edilmez	tavsiye edilmez	evet	tavsiye edilmez	tavsiye edilmez	tavsiye edilmez	tavsiye edilmez
