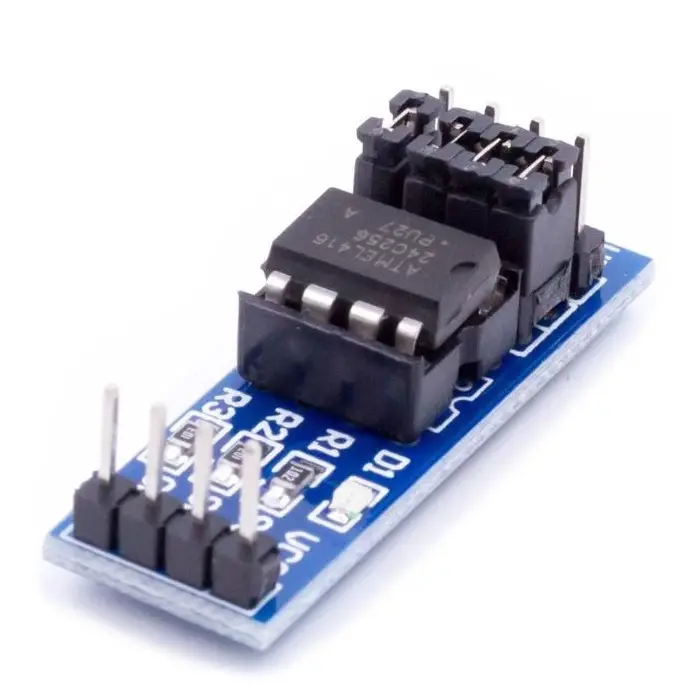

AT24C256 I2C Arayüz EEPROM Hafıza Modülü

AT24C256 I2C Arayüz EEPROM Hafıza Modülü

AT24C256 I2C Arayüz EEPROM Hafıza Modülü, Arduino kartlar üzerinde ilave veri saklamak için kullanılan bir bellek modülür. Arduino'da veri depolama yapmanız gerekiyorsa, EEPROM kullanmak muhtemelen en basit yöntemdir. Aslında, Arduino'da kullanılan ATmega çipin kendisi belirli bir EEPROM belleğine sahiptir, ancak bu bellek sınırlıdır.

Arduino ile bağlantı için I2C veri yolunu kullanan harici EEPROM bellek modülü üzerine AT24C256 serisi hafıza çipleri takılabilir, böylece kapasiteyi arttırmak kolaylaşır, temel olarak sadece daha büyük kapasiteli bir EEPROM çipi takmak yeterlidir. Depolama modülü, AT24C serisi EEPROM çiplerine dayanmaktadır ve 256K bit kapasiteye, yani 32k bayta sahiptir. EEPROM modülü, I2C arayüzü aracılığıyla Arduino ile iletişim kurar.

EEPROM, elektriksel olarak silinebilir programlanabilir salt okunur bellek anlamına gelir. Bir kez yazıldıktan (programlandıktan) sonra, güç kesildiğinde bile verileri tutabilen ikincil bir depolama cihazıdır.

AT24C256 I2C Arayüz EEPROM Hafıza (Veri Saklama) Modülü Teknik Özellikler

Yerleşik 8P çip taşıyıcı, AT24C256 serisi çipleri destekleyebilir.

Pin güç kaynağı, yerleşik güç göstergesi.

I2C iletişimi için gerekli olan yerleşik pull-up direnci mevcuttur

Tüm pinler dışarı alınmış ve isimlendirilmiştir, adres girişi ve yazma koruması doğrudan jumper ile ayarlanır.

PCB kart boyutu: 36,5mm x 12mm
