Actuonix L16-140-63-12-S, Elektrikli Lineer Aktüatör - Limit Switch - 12V
Actuonix L16 Ailesi Elektrikli Mikro Lineer Aktüatör, Limit switchli ( -S ), Rod ( Piston ) Tipli, 140mm Strok, 63:1, 12V
Actuonix markasının tercih edilen ve uygun fiyatlı lineer aktüatör ailelerinden ( L16-P, L16-R ve L16-S ) biri olan L16-S, hareketi limit switch ( limit anahtar) ile kontrol edilen rod ( piston ) tipli bir doğrusal eyleyicidir. L16 ürünler, L12 ailesine hem daha güçlü hem daha hızlı bir aktüatör ( motor ) grubudur ve etkileyici bir şekilde küçük bir tasarıma sahiptir (L12'den sadece bir miktar bütüktür). Bu özelliğiyle L16-S serisi; kısıtlı alanda yüksek güç gerektiren robotik, medikal enstrümantasyon, kendin yap (DIY), otomotiv ve ev içi uygulamalarda kullanılır.
L16-S hakkıdaki diğer yapısal bilgiler kullanım ipuçları:
i)
Strok boyu: 30mm, 50mm 100mm ve 140mm
Güç seçenekleri: 50N (35:1), 100N (63:1), 200N (150:1)
Çalışma gerilimi: 12V nominal
ii)
Yukarıdaki resimde L16 grubunun farklı redüksiyon oranlarına sahip aktuatörlerinde kuvvet-hız ve akım-kuvvet grafikleri gösterilmektedir. Buna göre, 150:1 redüksiyon oranına sahip bir L16 aktuatör en düşük hızla hareket ederken en fazla itme-çekme kuvvetini üretebilir. 35:1 bir redüksiyon oranına sahip bir aktuatör için ise üretilen aynı kuvvet için 150:1'e göre daha hızlı olduğu görülmektedir.
iii)

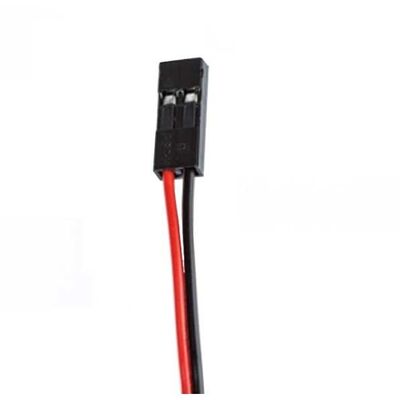

Actuonix L16-S serisi servoları kontrol etmek oldukça kolaydır. Motor bağlantısı 2 kablo ucuna sahip bir konektör vasıtasuyla olur. Aktuatöre voltaj uyguladığınızda uzayacak, polariteyi terslediğinizde ise aktuatör kısalacaktır. L16-S serisi aktüatörler, momentary (anlık) rocker switch, latching (mandallama yapan- kalıcı) rocker switch, kablosuz denetleyici veya bir H köprü ile kontrol edilebilir. L16-S serisi polarite değiştirebilen fırçalı motor sürücüler yardımıyla RC uygulamalarda da yer alır!
iv)
Ayrıca Actuonix L16-S serisi aktuatörler LAC kartı ile birlikte kullanılamaz.
v)
Tüm Actuonix doğrusal aktuatörler montajlamayı kolaylaştırmak için donanım/montajlama kiti ile birlikte gönderilir.
L16-S Lineer Aktüatör Çeşitleri
Bu ürün L16-140-63-12-S :
| L16-140-63-12-S | ||||
|---|---|---|---|---|
| L16 | 140 | 63 | 12 | S |
| Rod Tipinde (daha güçlü ve hızlı) | 140mm strok boyuna sahip | 63:1 redüksiyon oranına sahip | 12V Nominal gerilim ile çalışan | Kontrol: limit switch |
Diğer Seçenekler
| Redüksiyon oranı | ||||
|---|---|---|---|---|
| 35:1 | 63:1 | 150:1 | ||
Strok | 30mm | √ | √ | √ |
| 50mm | √ | √ | √ | |
| 100mm | √ | √ | √ | |
| 140mm | √ | √ | √ | |
L16-S Lineer Aktuatör Ailesi Özellikleri ( ÖZET )
| Redüksiyon Oranı | 35:1 | 63:1 | 150:1 | |
|---|---|---|---|---|
| Tepe Güç Noktası | 50N @ 16mm/s | 75N @ 10mm/s | 175N @ 4mm/s | |
| Tepe verimlilik noktası | 24N @ 24mm/s | 38N @ 15mm/s | 75N @ 7mm/s | |
| Maksimum Hız (yüksüz) | 32 mm/s | 20 mm/s | 8 mm/s | |
| Maksimum Kuvvet | 50N | 100N | 200N | |
| Tersine sürme Kuvveti | 31N | 46N | 102N | |
| Strok | 30mm | 50mm | 100mm | 140mm |
| Ağırlık | 52g | 56g | 74g | 84g |
| Tekrarlanabilirlik (P & LAC) | - | ±0.3mm | ±0.4mm | ±0.5mm |
| Maksimum Yanal Kuvvet | 45N | 40N | 30N | 20N |
| Kapalı uzunluk | 98mm | 118mm | 168mm | 208mm |
| Potansiyometre | - | 6kΩ/mm ± 50% | 11 kΩ/mm ± 50% | 16 kΩ/mm ± 50% |
| Voltaj Opsiyonları | 12V Nominal (-P & -S), 6V nominal (-R) | |||
| Stall akımı | 650mA ( 12V'ta ) | |||
| Çalışma Sıcaklığı | –10°C to +50°C | |||
| Maksimum duty cycle | %20 | |||
| Gürültü | 60dB ( 45cm de ) | |||
| IP koruma sınıfı | IP-54 | |||
| Mekanik Backlash | 0.25mm | |||
| Maksimum Statik Kuvvet | 250N | |||
| Maksimum Sızıntı Akımı ( -S ) | 8uA | |||
Çizim
Bağlantılar
L16 Serisi Aktuatör Datasheet: Actuonix L16 Datasheet
L16 Series 3D Models (IGES) 50,100 and 140mm: L16 3D Files (IGES)
