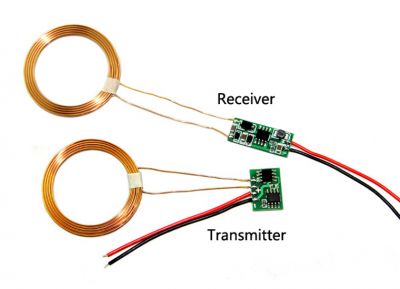

Elecfreaks Kablosuz Şarj Modülü - 12V Çıkış, 600mA, 2cm max

Ürün Kodu : 09.06.027.001
180,28 TL + KDV
216,33 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Elecfreaks Kablosuz - Uzaktan Şarj Modülü - 12V




    Kablosuz Şarj Modülü, elekronik cihazların veya devrelerin yakın mesafelerden temassız olarak şarj edilmesini veya beslenmesini sağlayan; bir alıcı ve bir verici kartından oluşan modüldür. Genel amaçlı birçok uygulamada yer alabilir. Kablosuz Şarj Modülü, içerdiği verici kartı ve izolasyon/yalıtım bobini ile 5V çıkış ve 600mA çıkış akımı sağlayabilen kablosuz güç kaynaklarının yerini alabilecek bir modüldür. Küçük ebatları ve yalıtım/izolasyon bobini ile kablosuz projelerde çalışmalarınızı kolaylaştırır.

    Enerjinin kablosuz olarak manyetik ve endüktif yolla verimli bir şekilde transferi problemi piyasada özellikle bazı alanlarda denenen ve başarılan bir 'challange'dır. Medikal alanda bazı implantlar uzun bir süredir kablosuz olarak vücut dışından şarj edilmektedir. Bu sistemlerde verici tarafta salınım yapan bir akım, vücut içindeki implantta bir voltaj endüklemektedir. Bu votaj yoluyla devrede dolaşan akım da implant bataryalarını şarj etmektedir.

    Birçok akıllı telefon kullanıcısı cep telefonlarının yakın alan haberleşme (NFC) çiplerinin harici bir kaynaktan ve hatta WiFi alanlarından (bir çeşit elektromanyetik alan) kablosuz şarj etme işleminde bir çözüm olarak kullanılıp kullanılamayacağını merak etmektedir. Bu gündemde olmakla beraber birçok NFC çipi bu işlem için uygun değildir. Bu tür bir işlemin maksimum verimlilikle gerçekleştirilmesi için sistemin belirli bir uzaklık, elektromanyetik dalga geliş açısı, fazı, ve resonans oluşturacak şekilde frekansı optimize edilmelidir.




    Belli uzaklardan kablosuz şarj için yüksek akımların harcanması hem enerji israfı olacaktır hem de bu işlem yavaş olacaktır. Ultrason ve solar şarj gibi diğer kablosuz şarj etme teknolojiler üstünde de çalışılmaktadır. Bu alanda önde gelenlerden biri UBeam'dir. Şu an için Nokia Lumia 920 ve Qi konsorsiyum tarafından manyetik endüktif şarj etme teknolojilerine öncülük edilse de solar ve ultrasonik teknolojilerde dikkatleri çekmektedir.




    ÖZET


    o Giriş Voltajı:12Vdc
    o Giriş Voltajı (limit değerler):13.5Vdc
    o Çıkış Voltajı:12Vdc
    o Çıkış akımı (maksimum):600mA
    o Verici (transmitter) Bobini Endüktans değeri:30uH
    o Verici sarım sayısı: 20
    o Gönderim-Alım Uzaklığı:1-20mm
    o Verici ebatları: 12mm X 7mm X 1mm
    o Alıcı (receiver) ebatları:15mm X 10mm x1mm
    o Bobin çapı:38mm
    o Bobin yüksekliği:2mm

    Bağlantılar


    Elecfreaks 5V Çıkış Temazsız Şarj Modülü ( Farklı gerilim çıkışları da benzer niteliklere sahiptir)

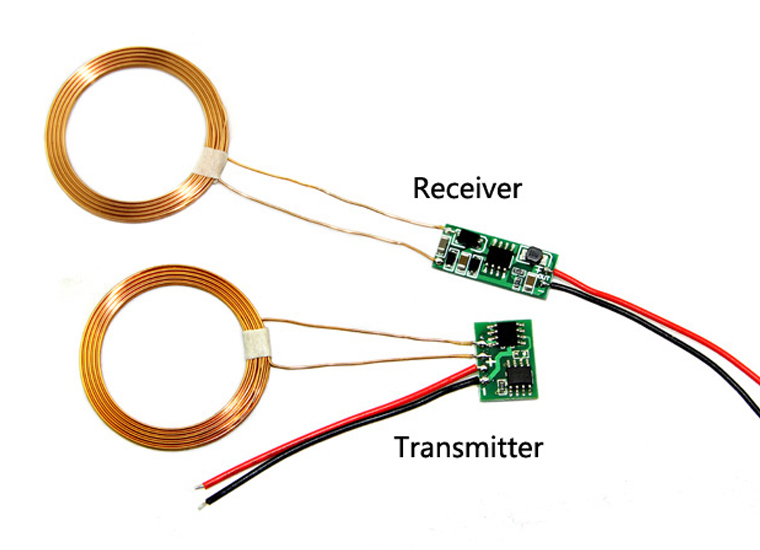

    Alıcı ve Verici Modül Elektroniği
