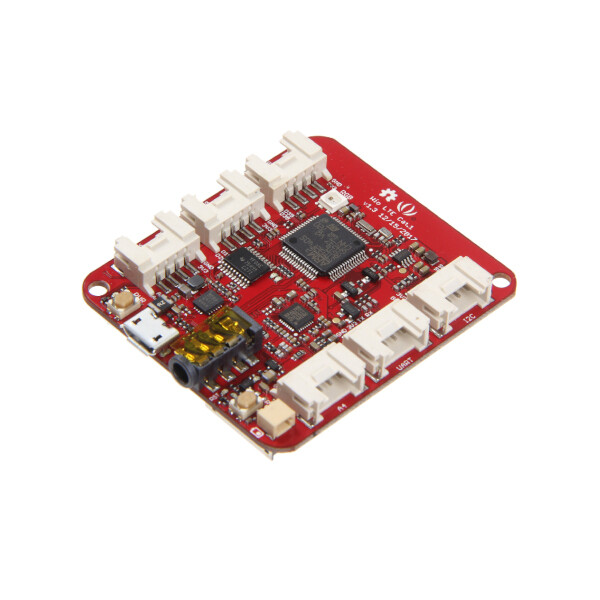

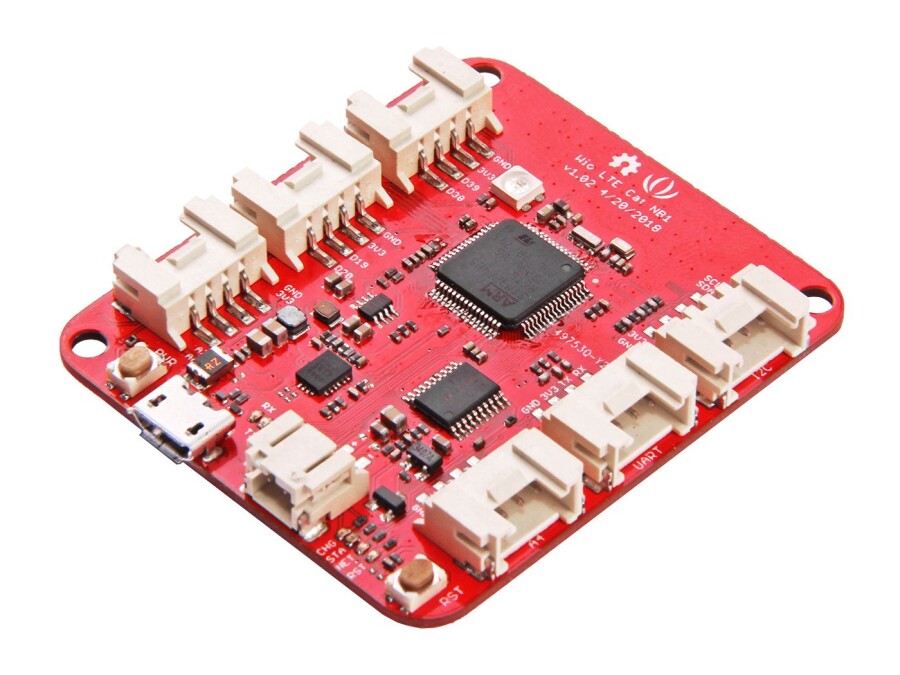

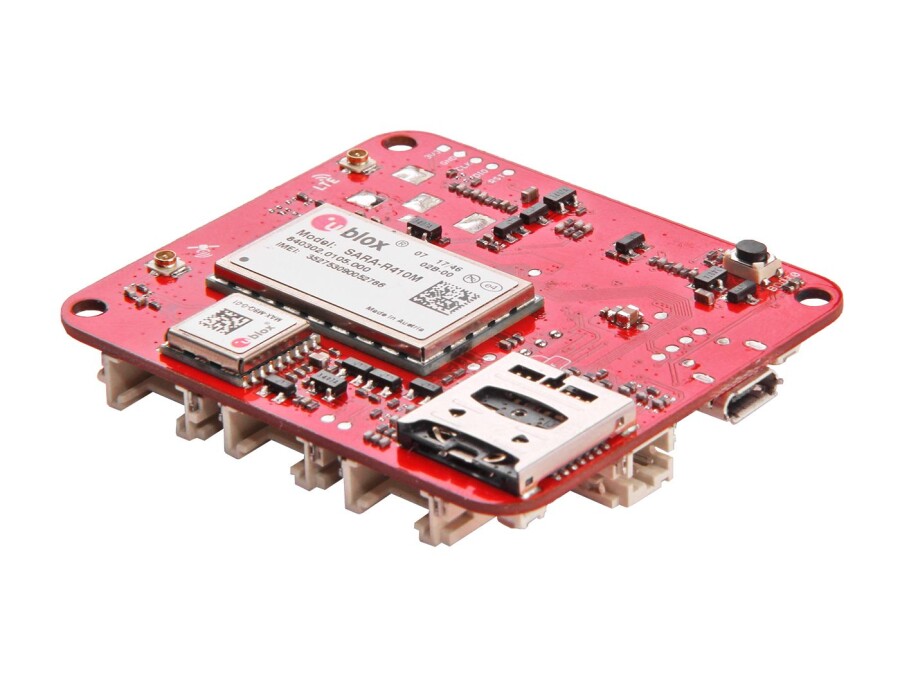

Wio LTE CAT - M1/NB1 IoT Tracker GPS Open Source Gateway Geliştirme Kartı

Seeed'in Wio LTE CAT M1/NB-IoT Tracker , CAT M1 (eMTC) ve NB-IoT kombo modülü ile Düşük Güçlü Geniş Alan Ağı (LPWAN) için tasarlanmıştır. Ayrıca, ARM Cortex-M4 MCU ve GNSS modülüne sahiptir.

Arduino uyumlu bir geliştirme kartı olan bu ürün, gezegendeki neredeyse tüm hareketli nesneleri takip etmeye ve bu verileri kablosuz olarak yüklemeye yardımcı olur. Kart, GPS, BeiDou, GLONASS ve Galileo dahil olmak üzere başlıca GNSS sistemleriyle uyumludur.

Grove konektörü barındıran Wio LTE CAT M1/NB-IoT, Grove sistemleriyle esnek iletişim çözümleri sunar.

Wio LTE CAT M1/NB-IoT, cihazın uydu navigasyon sistemine bağlanarak bağlı olduğu nesnenin gerçek zamanlı konumunu sağlayabildiği dış mekan projeleri için çok uygundur.

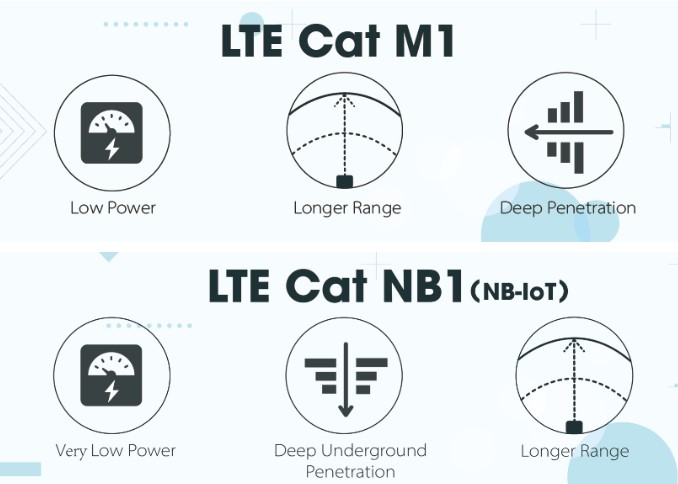

LTE kategorileri M1 ve NB1, IoT tasarımı ve dağıtımı göz önünde bulundurularak tasarlanmıştır. Bu yeni kategoriler daha düşük frekanslarda çalışır, bu da daha uzun menzilde ve daha fazla penetrasyon kapasitesiyle çalışabilmelerini sağlar. Ayrıca, bu yeni teknolojilerin maliyetleri, daha küçük alanlar kullanan ve daha eski işlemler kullanan fiziksel silikon çipler sayesinde daha ucuz olacaktır. Üstelik güç tüketimi diğer LTE teknolojilerinden daha düşüktür. Cat M1, 375 kb/s indirme ve yükleme hızlarının yanı sıra VoLTE özelliğine sahipken, Cat NB1 27,2 kb/s indirme hızı ve 62,5 kb/s yükleme hızına sahiptir.

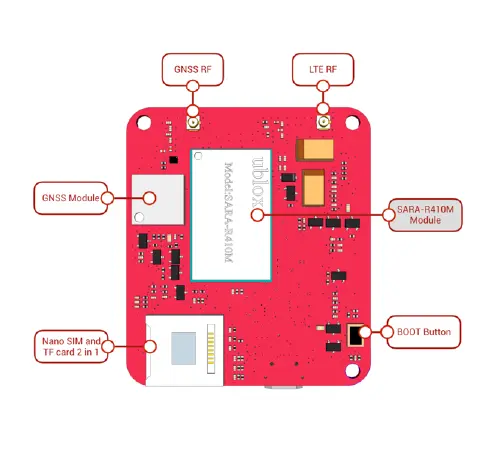

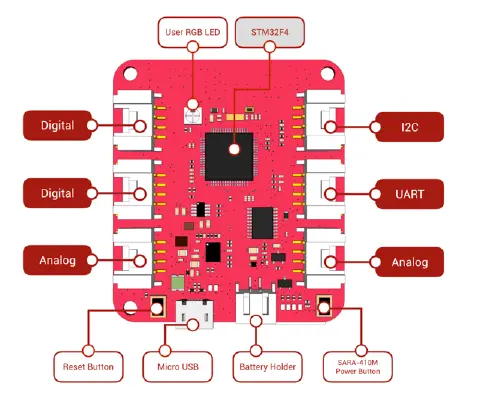

Wio LTE CAT M1/NB-IoT Tracker bölümleri

Wio LTE CAT - M1/NB1 IoT Tracker  Özellikler

STM32F405RG, ARM Cortex-M4, 168 MHz'e kadar çalışan CPU

1 MB Flash

192 + 4 KB RAM

Sistem

Çalışma voltajı: 3,3 V

Düşük güç: Uyku/Bekleme modları/Durdurma

CRC-32 üreteci

LTE Bağlantısı

LTE CAT M1 ve NB-IoT, Cat M1 half dublex (375 kb/s DL ve UL) Cat NB1 half dublex (27,2 kb/s DL, 62,5 UL)

Gömülü protokol: TCP/UDP/FTP/HTTP/HTTPS/FTPS/TLS/MQTT/CoAP

GNSS

GPS/GLONASS

2,5 m CEP (GPS), 4,0 m CEP (GLONASS)

Çevre birimleri

Güç kaynağı ve DFU için 1 x USB

Pil için JST 1.0 konektörü

3 Düğme: MCU Sıfırlama Butonu, MCU Önyükleme (DFU) Butonu，EC21 Güç Düğmesi

Nano SIM ve TF kart 2'si 1 arada yuva

Grove

2 x Dijital Bağlantı Noktası

2 x Analog Bağlantı Noktası

1 x UART

1 x I2C

Bağlantılar

Wiki sayfası
