Waveshare 4 Port USB HUB HAT for Raspberry Pi

Ürün Kod: T6668
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  •  Waveshare 4 Port USB HUB HAT ( Raspberry Pi için)







    Waveshare 4 Port USB HUB HAT, Raspberry Pi projelerinizde USB portuna ihtiyaç duyduğunuzda veya mevcut portlarınız yetmediğinde Pi kartınıza takarak ilave USB portu elde edebileceğiniz bir karttır. Bunun yanında kolay seri haberleşme için UART-USB dönüşümü yapabileceğiniz bir portu da üzerinde barındırır. Boyut olarak (form-factor) Pi Zero/Zero W/Zero WH kartlarıyla tam uyumludur. Kullanıcıya kartın çalışma durumu hakkında bilgilendirme sunabilmek için kart üzerine görsel indikatörler (LEDler) de yerleştirilmiştir.
    Waveshare 4 Port USB HUB HAT arayüzleri ve kart üzeri komponentler (üstteki şekildeki numaralandırmaya göre bknz):



    1- Raspberry Pi GPIO arayüzü: Raspberry Pi'yi bağlamak için
    2- USB'den UART'a: Raspberry Pi'yi seri terminal aracılığıyla kontrol etmek için
    3- USB HUB ara yüzüzü : HUB'ı Raspberry Pi USB bağlantı noktasına bağlamak için
        --> Raspberry Pi Zero / Zero W / Zero WH: Mikro USB konektörü ile bağlanmakta.
        --> Raspberry Pi B + / 2B / 3B / 3B + / 4B: Mikro USB kablosu ile bağlanmakta.
    4- USB  portlar: USB1 ~ USB4
    5- USB port göstergeleri: her bir USB bağlantı noktası için özel gösterge, sırasıyla USB1 ~ USB4 için D1 ~ D4
    6- Güç göstergesi
    7- USB - UART göstergesi
    8-FE1.1S: USB HUB çipi
    9- 12MHz kristal
    10- CP2102: USB'den UART'a dönüştürücü


    Diğer teknik özellikler


      USB2.0 / 1.1 ile uyumlu 4 USB Bağlantı Noktası
      Kart üzerinde USB'den UART'a dönüşüm ( Raspberry Pi seri hata ayıklama (debugging) ve çakışma önleme için etkinleştirme/devre dışı bırakma anahtarı)
      Güç durmunu, USB'den UART'a portunu ve her USB bağlantı noktasının durumunu izlemek için yerleşik çoklu göstergeler
     Çalışma gerilimi: 5V
      Montaj deliği boyutu: 3.0mm

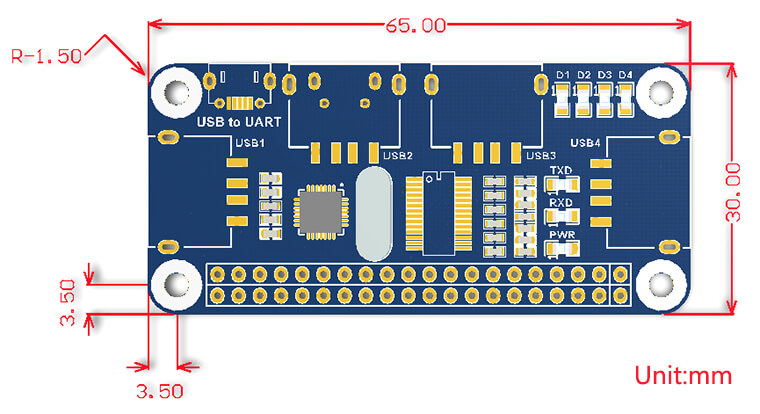

    Boyutlar













    Paket İçeriği







    1-USB HUB HAT x1
    2-Mikro USB konektörü x1
    3-Mikro USB kablosu x1
    4-RPi vida paketi (2 adet) x1




    Bağlantılar







    o  Wiki sayfası için tıklayınız
