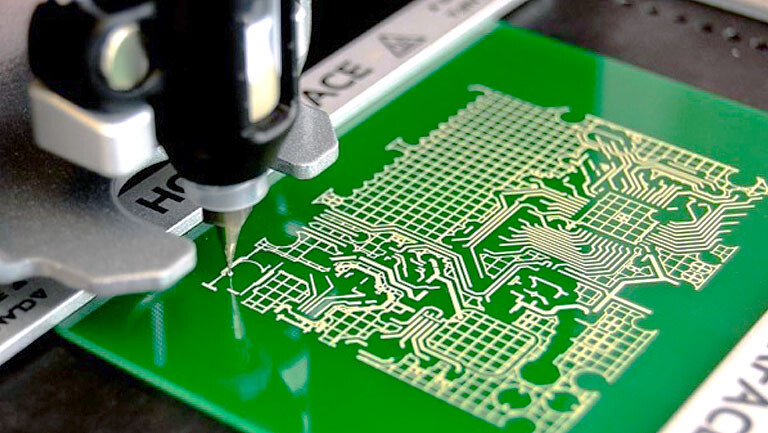

İşte prototip oluşturmada hız ve kolaylığın diğer adı: Voltera V-One PCB Printer! Voltera V-One PCB Printer tek bir modül içerisinde bir PCB üretme sürecinin tüm aşamalarını gerçekleştirebilir: Yolların substrat üzerine basılması (Printing), çok katlı PCBler için  deliklerin veya viaların açılması (Drilling), padlerin uygun bir şekilde lehim pastası ile lehimlenmesi (Soldering) ve PCB'nin üzerine elle yerleştirilen komponentlerin ısıtılarak lehimle kaynaşması (Reflow). Profesyonel baskı devre yapımı veya tek kart PCB üretimi için baştan sona tek başına atölye!

Voltera V-One PCB Printer ile gelen yazılım ile yazıcınız 4-5 farklı formatta Gerber dosyalarını okuyabilir ( EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace, Upverter PCB çizim programları ile uyumludur) ve bunları baskıya (printing) hazırlayabilir. Baskı (printing) ve lehimleme (soldering) aşamalarını kürleme işlemi takip eder ve yolların ve padler üzerindeki lehimlerin kuruması sağlanır. Voltera V-One PCB Printer için başka bir önemli husus ise kalibrasyondur. Baskı (printing) ve delme (drilling) işlemlerinde printer kafası Z eksen yükseklik ayarı için kalibre edilmelidir.



Bir şey daha: V-One substrate-agnostik yapıdadır, üzerine basım yapılacak malzeme en bilinen FR4 olabildiği gibi, cam veya plastik bir malzeme olan Kapton da olabilir. Tüm bu malzemelerin üzerine iletken mürekkep (conductive ink) çizim yapılabilir. Sonrasında... Rezistif veya kapasitif bir sensör, doku uyumlu bir biyolojik sensör, RFID - NFC anten veya ısıtıcı eleman masanızda...


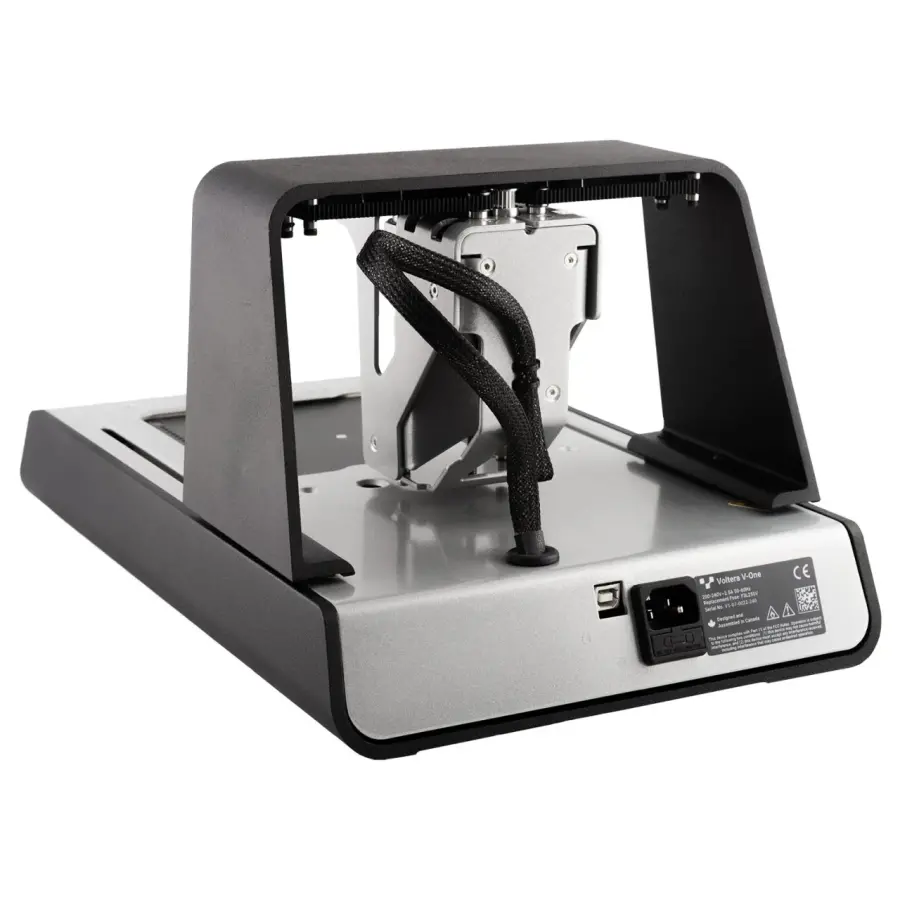

Voltera V-One Mekanik Yapı:

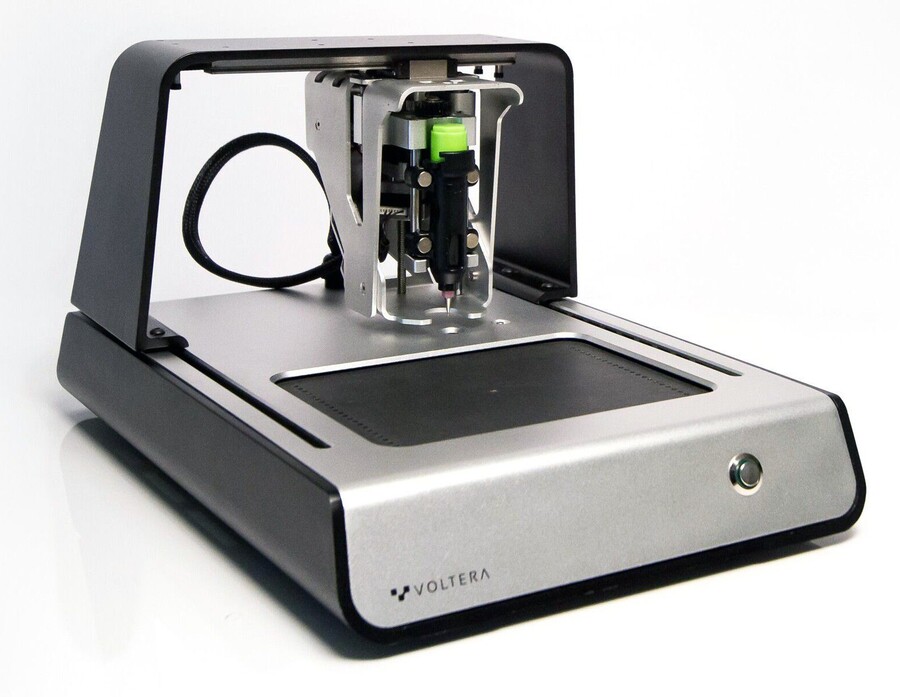

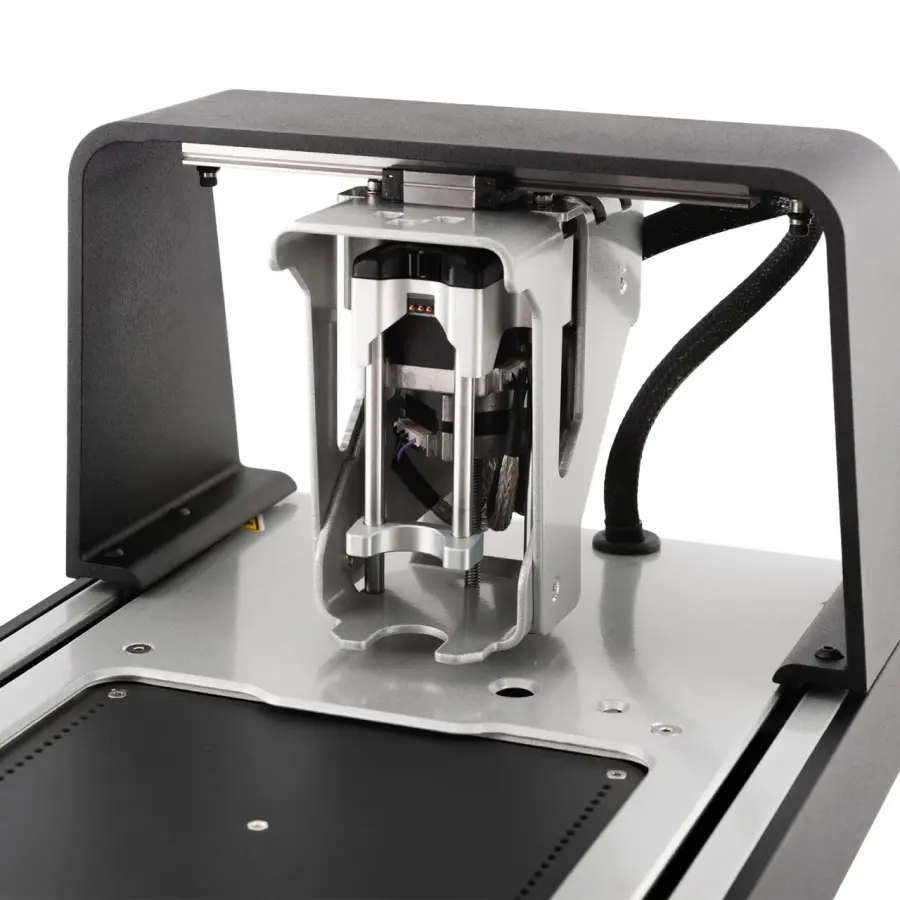

V-one mekanik yapıı üstte gösterilmektedir. Bridge (köprü) yapısı Y ekseninde, carriage(taşıyıcı) X ekseninde hareketi sağlar. Modüller (tool module) taşıyıcıya takılır ve Z ekseninde kalibre edilir. Modüller, prob kafası, iletken mürekkep için basım kafası ve lehim pasta için basım kafası şeklindedir.Bu modüller taşıyıcıya 4'lü mıknatıslar ile kolayca takılır ve çıkarılır.


Kelepçe şeritleri, substratları sabitlemek için kelebek vidalar ile sıcak  yatak üzerine tutturulur. Isıtıcı, çalışma yüzeyinin altındadır ve reflow işlemine imkan tanır. Yani bir v-one kullanıcısı ayrı bir reflow fırınına gerek duymaz. V-one pastayı hassas bir şekilde padler üzerine yayar ve ayrı bir kalıba gerek olmaz; SMD komponentlerle kolay bir çalışma sağlanır. Base üzerinde köprüyü yönlendiren slotlar renk koduna sahiptir. Kırmızı slot rengi yatağın sıcak olduğunu ve dokunulmaması gerektiğini belirtirken mavi renk reflow veya kürleme işleminin bittiğini ve yüzeyin soğuk olduğunu belirtir. Kürleme (baking) için kelepçeler değiştirilir ve substrat sıcak yatağa bakacak şekilde yerleştirilir. V-one yazılımı bu sırada yatak ve substrat sıcaklığını gösterir.

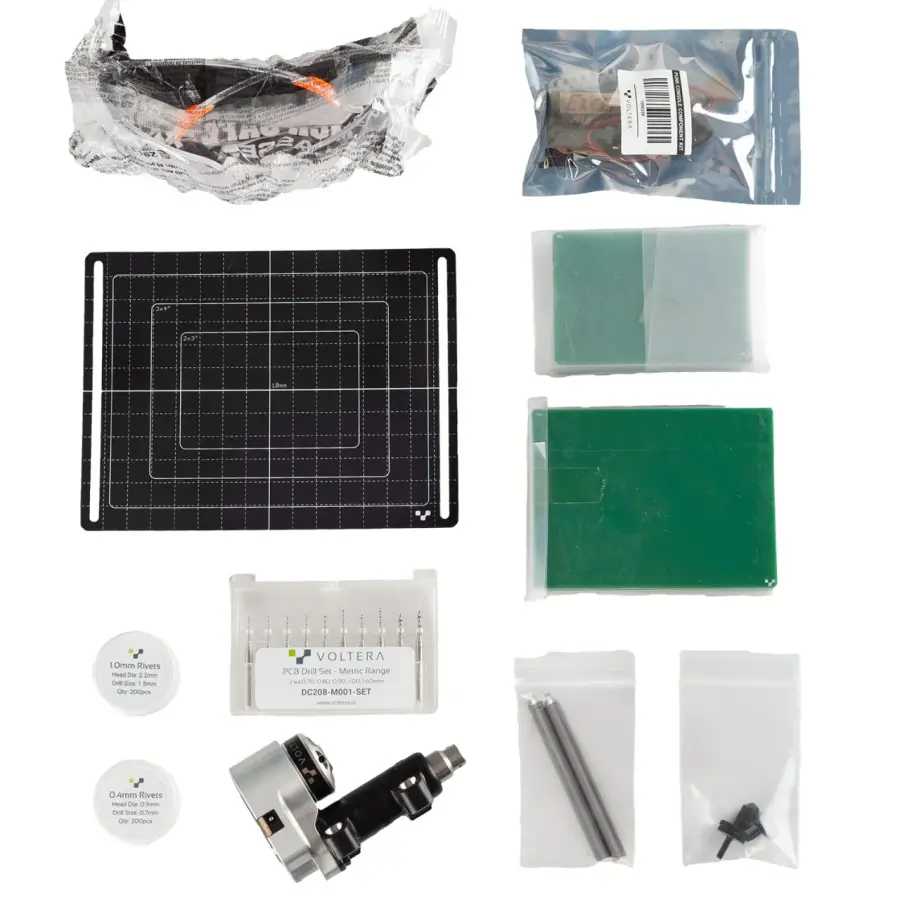

Paket içeriği

Ana Ürün

 o  Voltera V-One PCB Printer

Sarf malzemeleri

 o  1x İletken-2 kartuş
 o  1x Lehim Pastası kartuşu
 o  10x 2 "x3" FR4 substrat
 o  6x 3 "x4" FR4 substrat
 o  10x 2 "x3" FR1 substrat
 o  6x 3 "x4" FR1 substrat
 o  25x tek kullanımlık 230 mikron nozül
 o  1x parlatma/temizleme pedi
 o  1x lehim teli makarası
 o  1x matkap ucu seti
 o  200x 0,4 mm perçin
 o  200x 1.0 mm perçin
 o  2x perçin aleti
 o  1x kurban katman
 o  1x Hello World başlangıç kiti
 o  1x Punk Console başlangıç kiti

Aksesuarlar

 o  2x substrat kelepçesi ve kelebek vida
 o  2x Kapaklı dağıtıcı (dispenser)
 o  1x prob
 o  1x matkap (drill head)
 o  1x set halinde koruyucu gözlük
 o  1x Voltera anti-statik cımbız



ÖZET

Baskı Teknik Özellikleri

o   Minimum yol genişliği: 0,2 mm
o   Minimum pasif boyut: 1005
o   Minimum pinden pine aralık (iletken mürekkep): 0,8 mml
o   Minimum pin-pin aralığı (lehim pastası): 0,5 mml
o   Direnç: 12 mΩ / sq @ 70 um yükseklik
o   Substrat malzemesi: FR4
o   Maksimum levha kalınlığı: 3 mm

Lehimleme Özellikleri

o   Lehim pastası alaşımı: Sn42 / Bi57.6 / Ag0.4
o   Lehim teli alaşımı: SnBiAg1
o   Havya sıcaklığı: 180-210 ° C

Basım Yatağı

o   Baskı alanı: 135 x 113,5 mm
o   Maks. ısıtılmış yatak sıcaklığı: 240 ° C
o   Isıtmalı yatak rampa oranı: ~ 2 ° C / s

Ölçüler

o   Boyutlar: (U x G x Y) 390 x 257 x 207 mm
o   Ağırlık: 7 kg




Bağlantılar
