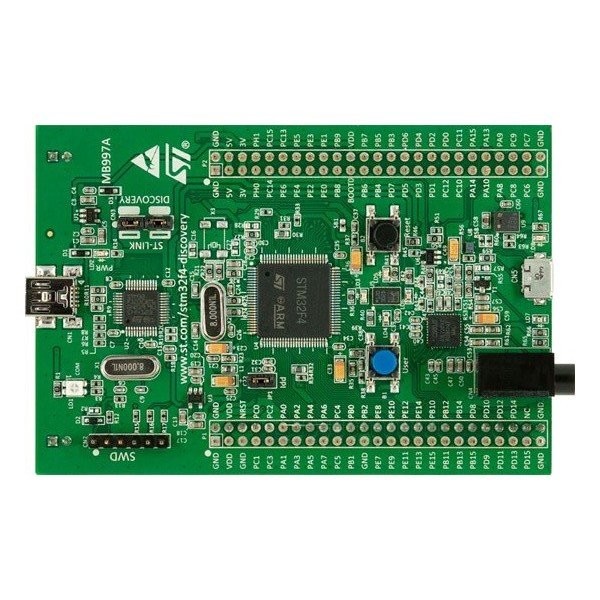

STM32F4 Discovery Kit, STM32F407G-DISC1

STM32F407G-DISC1 Discovery Geliştirme Kartı

STM32F4DISCOVERY geliştirme kiti, yüksek performanslı STM32F407 mikrodenetleyicinin sunduğu güçlü işlem kapasitesi sayesinde özellikle ses tabanlı projeleri hızlı ve pratik şekilde hayata geçirmek için tasarlanmıştır. Kart üzerinde yer alan zengin donanım bileşenleri, kullanıcıların ek donanıma ihtiyaç duymadan prototipleme yapabilmesine olanak tanır. Entegre ST-LINK/V2-A hata ayıklayıcı/programlayıcı ile birlikte gelen bu kit; sensörler, ses birimleri ve çeşitli giriş/çıkış elemanlarıyla geniş bir uygulama yelpazesi sunar.

STM32F407VGT6 mikrodenetleyici; LQFP100 paketinde, FPU destekli 32-bit Arm® Cortex®-M4 çekirdeği, 1 MB Flash bellek ve 192 KB RAM kapasitesi ile yüksek performanslı gömülü sistem geliştirme imkânı sağlar. USB OTG FS desteği, dijital mikrofon, 3 eksenli ivmeölçer ve entegre D sınıfı ses sürücüsüne sahip DAC gibi bileşenler sayesinde özellikle ses işleme ve hareket algılama uygulamaları için ideal bir platformdur.

Teknik Özellikler ve Donanım Bileşenleri:

• STM32F407VGT6 mikrodenetleyici (Cortex-M4, FPU destekli)

• 1 MB Flash, 192 KB RAM

• USB OTG FS desteği

• ST MEMS 3 eksenli ivmeölçer

• Çok yönlü dijital mikrofon (ST-MEMS)

• Entegre D sınıfı amplifikatörlü ses DAC

• Kullanıcı butonu ve reset düğmesi

LED ve Göstergeler:

• LD1: USB iletişim göstergesi (kırmızı/yeşil)

• LD2: 3.3V güç göstergesi (kırmızı)

• LD3-LD6: Kullanıcı LED’leri (turuncu, yeşil, kırmızı, mavi)

• LD7: USB VBUS göstergesi (yeşil)

• LD8: USB aşırı akım göstergesi (kırmızı)

Bağlantı ve Genişletme Seçenekleri:

• USB Micro-AB konektörü

• Stereo kulaklık çıkışı

• Tüm GPIO pinlerine erişim sağlayan 2.54 mm pin header’lar

• Harici prototipleme kartlarına kolay bağlantı imkânı

Güç Seçenekleri:

• ST-LINK üzerinden besleme

• USB VBUS ile güç

• Harici güç kaynağı (3V / 5V destekli)

Yazılım ve Geliştirme Desteği:

• STM32CubeF4 yazılım paketi ile uyumlu

• STSW-STM32068 örnek projeleri

• USB yeniden numaralandırma destekli ST-LINK/V2-A (MSC, Virtual COM Port, debug)

• IAR Embedded Workbench®, Keil MDK-ARM ve STM32CubeIDE desteği
