Sparkfun Basınç Sensörü Breakout Kartı

SparkFun Basınç Sensörü Breakout Kartı

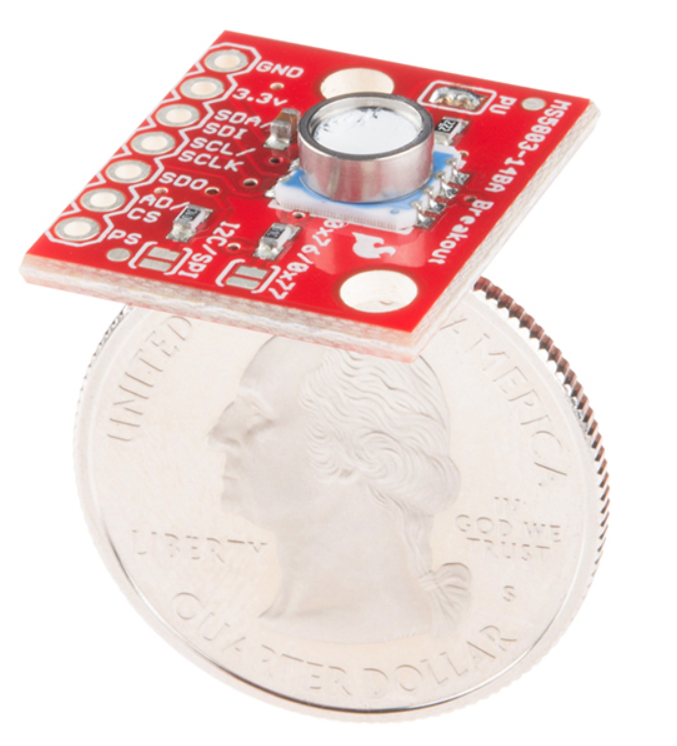

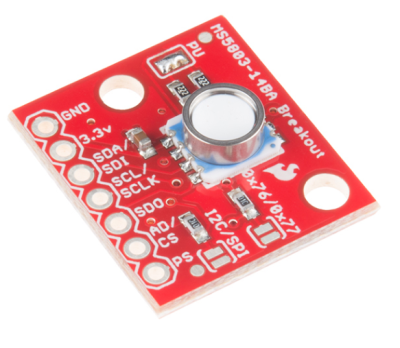

Sparkfun basınç sensörü breakout kartı, I2C ve SPI arayüzlerine sahip yüksek çözünürlüklü bir barometrik basınç sensörü olan MS5803-14BA basınç sensörünü temel alan bir breakout kartıdır. MEMS teknolojisi ile üretilen bu sensör; çevresindeki hava, su ve viskoz bir sıvı gibi davranan her tür sıvının mutlak basıncını ölçer. Verileri nasıl yorumladığınıza bağlı olarak rakım, su derinliği gibi basıncın doğru bir şekilde okunması gereken diğer işlevleri yerine getirebilirsiniz. MS5803-14BA'yı üstün bir özelliği de, 30 bar su basıncına karşı koruma sağlayan jel membran ve antimanyetik paslanmaz çelik kapaktır.

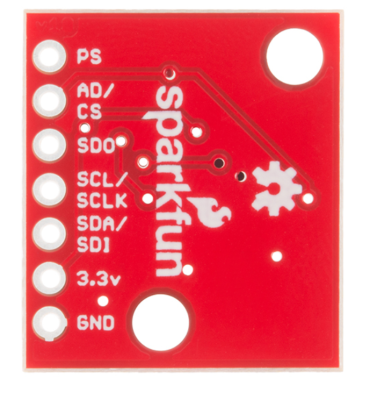

Güç için GND ve 3.3V, bir I2C arayüzü için SDA / SDI ve SCL / SCLK ve bir SPI arayüzü için SD0, AD / CS ve PS gibi ihtiyacınız olan tüm pinler kart üzerine ayrı ayrı çıkarılmıştır. MS5803-14BA breakout kartı 1 / 0.6 / 0.4 / 0.3 / 0.2 mbar değerlerinde çözünürlükler sunar. I2C ve SPI arayüzleri arasında geçiş yapmak için lehim pedleri arasında lehimleme yapılması gerekmektedir!

Sparkfun basınç sensörü, Arduino projelerinde ve Raspbbery Pi projelerinde elektronik basınç sensörü olarak tercih edilebilir.

Özellikler (ÖZET)

o  Çalışma Gerilimi - 1.8 ila 3.6 V
o  Tepe Besleme Akımı - 1,4 mA
o  Çalışma Aralığı - 0 ila 14 bar
o  Çözünürlük ---> 1 / 0.6 / 0.4 / 0.3 / 0.2 mbar
o  I2C ve SPI Arayüzü
o  Jel Korumalı

Bağlantılar

• Şematik
• Eagle Files
• (Bağlantı rehberi)
• Datasheet (MS5803-14BA)
• GitHub (Dizayn dosyaları ve Örnek kodlar)
• GitHub (Library)
