PicKit 2 - 3 Zif Soket PIC Mikrodenetleyici Programlama Adaptörü

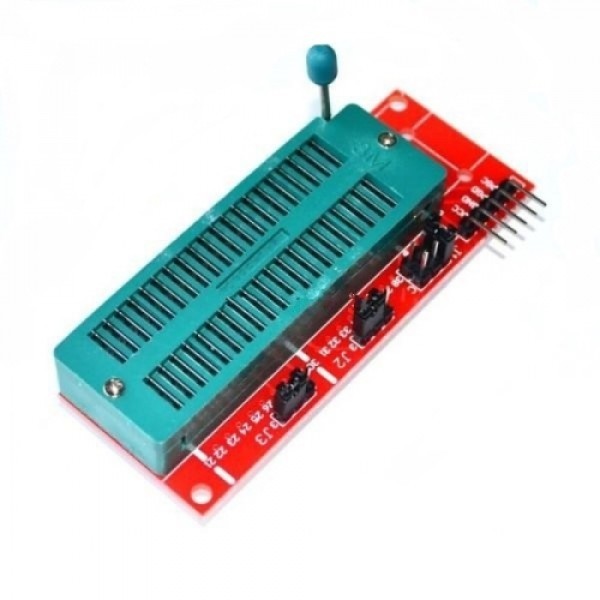

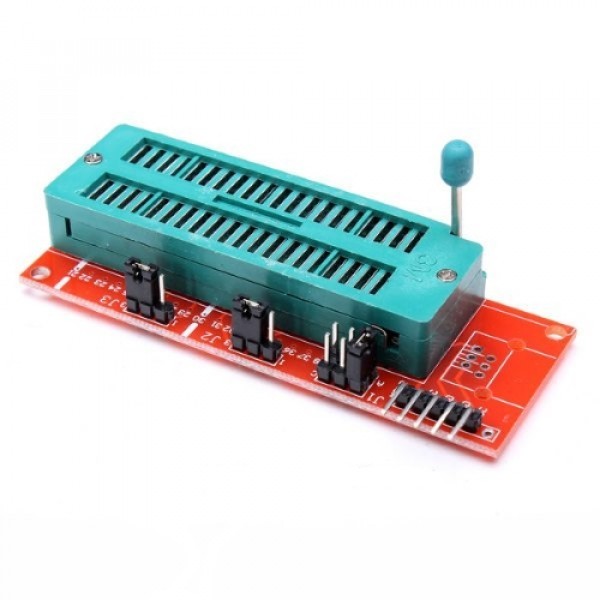

Pickit 2/3 programlayıcıları, ICSP pinleri aracılığıyla çıkış sağlar. Bu çıkışları kullanarak PIC programlama yapmak için breadboard veya prototipleme kartı üzerinde ayrı bir devre kurmanız gereklidir. Ancak, bu işlem oldukça zaman alıcı olabilmektedir. 40 Pin ZIF Soket Adaptörü, bu süreci hızlandırarak PIC programlamasını çok daha pratik bir hale getirebilir.

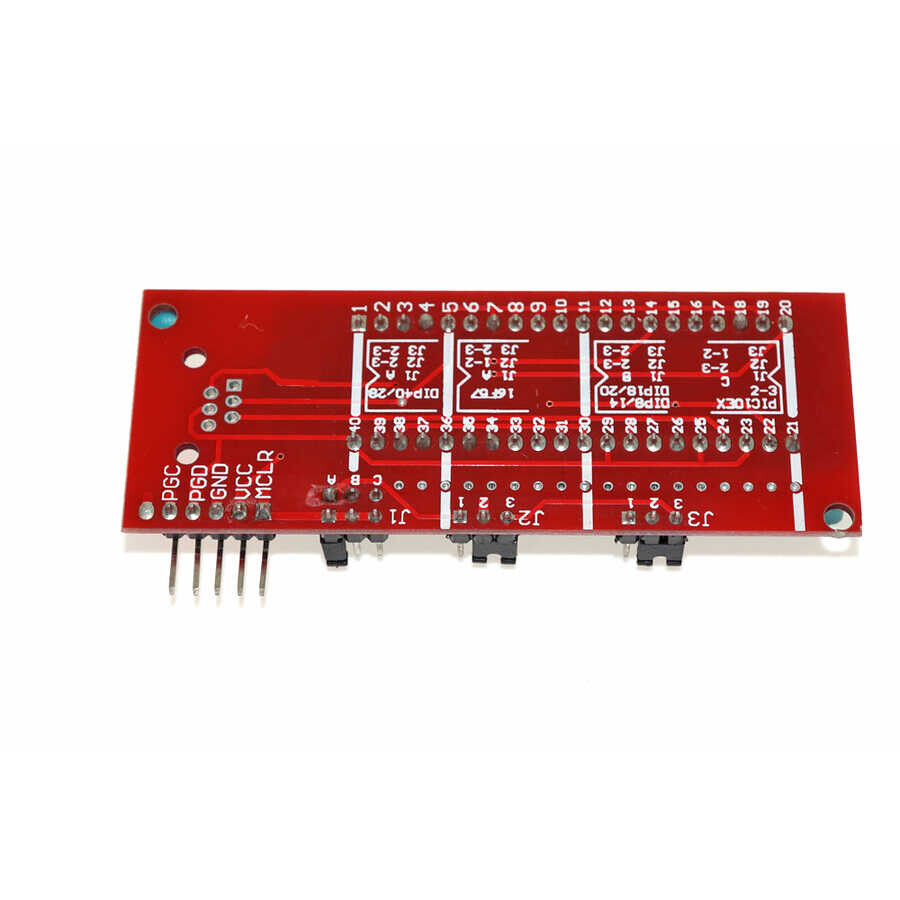

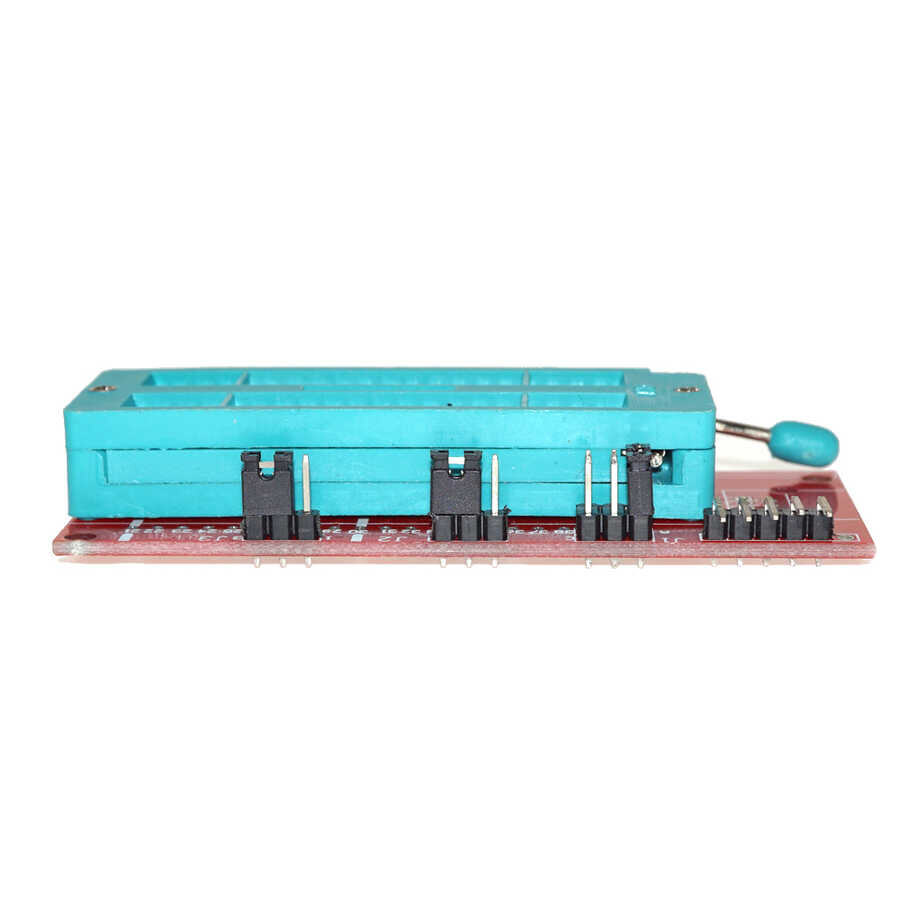

Kart üzerinde yer alan 3 adet jumper, farklı türdeki PIC mikrodenetleyicilerle uyumlu olacak şekilde çeşitli konfigürasyonlarla kullanılabilir.

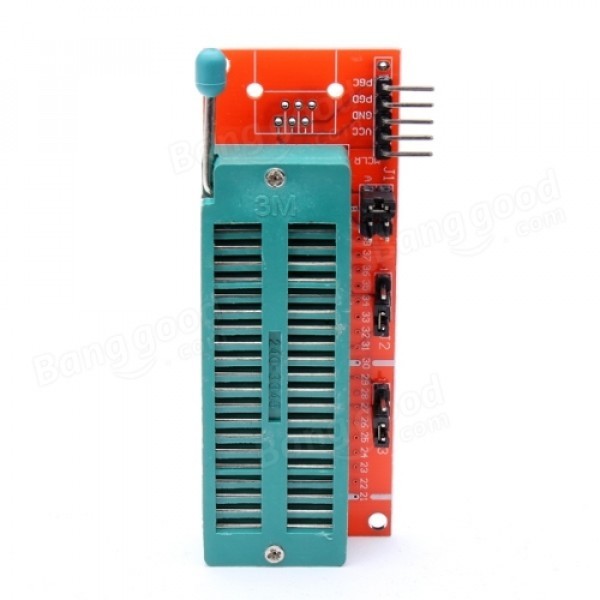

ZIF Soket üzerindeki emniyet mandalı, PIC’in sokete tam olarak yerleşmesini sağlar ve programlama sırasında oluşabilecek temas sorunlarını önler. Programlama işlemine başlamadan önce bu mandalı dikkatlice kapatmayı unutmayın.

NOT: ZIF Soket üzerine yerleştireceğiniz PIC’lerin doğru bağlantı yönüne dikkat etmelisiniz. Aksi takdirde, PIC mikrodenetleyiciniz zarar görebilir.

• PIC16/18XX serisi 40 pin picler
• PIC16/18XX serisi 28 pin picler
• PIC16/18XX serisi 18 pin picler
• 8 - 14 - 20 pin picler
• 10FXX serisi picler
• PIC16F57
