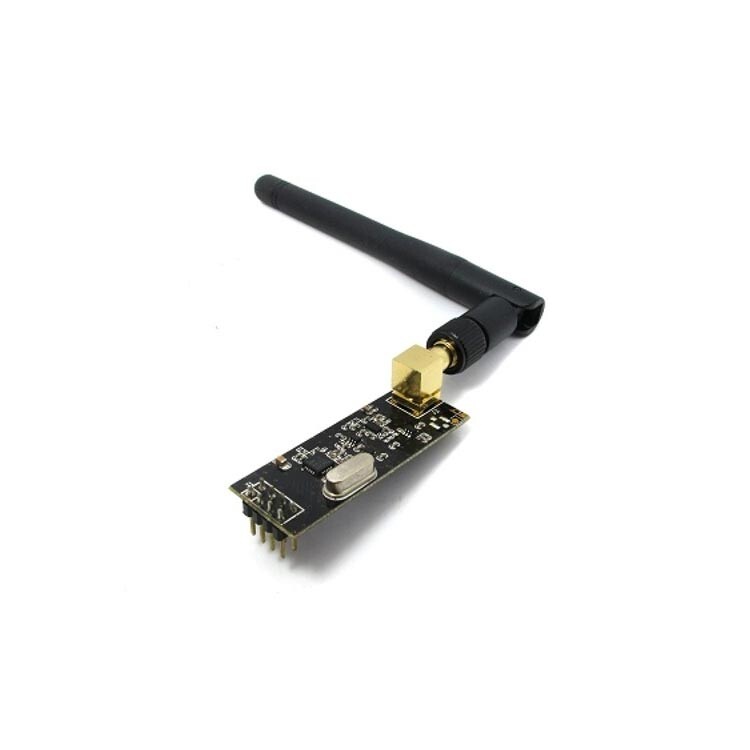

NRF24L01 + PA + LNA SMA Anten 2.4 GHz Kablosuz Haberleşme Modülü

Ürün Kodu : 09.08.021.022
52,26 TL + KDV
61,67 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • NRF24L01 + PA + LNA SMA Anten 2.4 GHz Kablosuz Haberleşme Modülü


    nRF24L01+ PA Kablosuz Modül, nRF24L01+ çipi temel alan, uzun mesafeli 2.4G kablosuz bir modüldür . Harici antenle PA ve LNA devresi vardır ve bu parçalar olmadan uzak mesafelere erişebilir.

    PA: Power Amplifier

    LNA: Low Noise Amplifier


    ÖZET

    • Frekans: 2.4 GHz ~ 2.5 GHz
    • Gerilim: 3-3.6V (önerilen 3.3V) V
    • Maksimum çıkış gücü: + 20dBm
    • Emisyon modu akımı (tepe): 115mA
    • Alma Modu Akım (pik): 45mA
    • Güç kesme modu akımı: 4.2uA
    • Duyarlılık 2Mbps modunda alınan: -92dBm
    • Duyarlılık 1Mbps modunda alınan: -95dBm
    • Hassasiyet 250kbps modunda alınan: -104dBm
    • Kazanç: 20Db
    • LNA kazanç: 10Db
    • LNA Gürültü şekli: 2.6dB
    • Anten Kazancı (tepe): 2dBi


    • NRF24L modülün konnektörü: SMA dişi
    • Anten konnektörü: SMA erkek

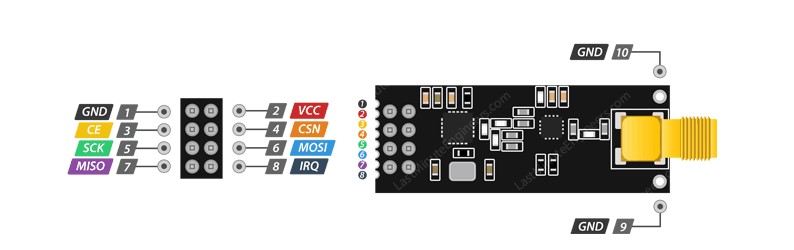

    Bölümler / Pinout

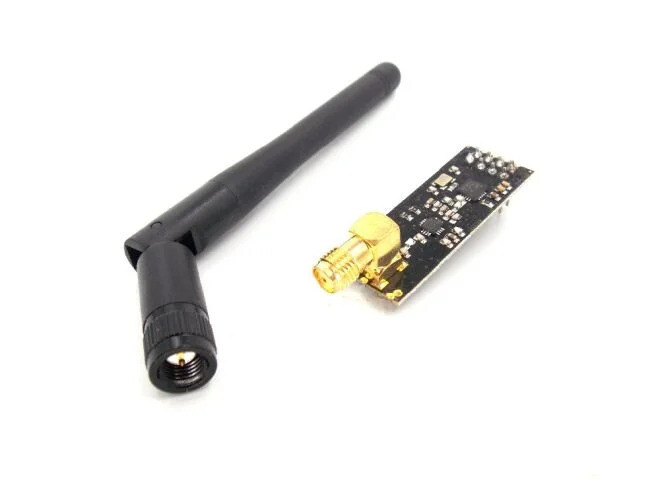

    Paket İçeriği

    • 1 x NRF24L01+PA+LNA
    • 1 x SMA Anten
