Seeed Non-invasiv AC Akım Sensörü ( 30A maks.)

Non-invasiv AC Akım Sensörü (30A maks.)

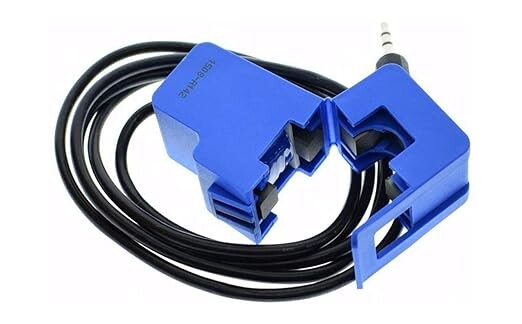

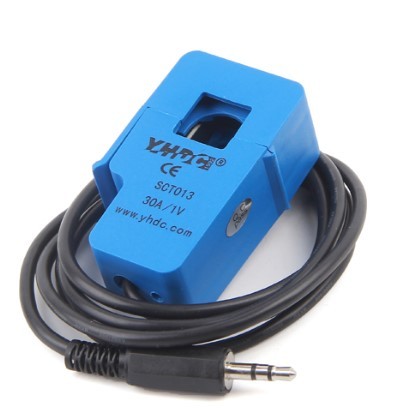

SCT-013, İnvaziv Olmayan bir AC akım sensörüdür, 30A ampere kadar AC akımı ölçmek için kullanılabilen bir akım transformatörüdür. Akım transformatörleri (CT'ler) alternatif akımı ölçmek için kullanılan sensörlerdir. Özellikle tüm binanın elektrik tüketimini (veya üretimini) ölçmek için kullanışlıdırlar. Resimdeki SCT-013-000 CT gibi ayrık çekirdekli tipler özellikle DIY kullanımı için uygundur, herhangi bir yüksek voltajlı elektrik işi yapmak zorunda kalmadan doğrudan binaya gelen canlı veya nötr kabloya takılabilir.

Diğer tüm transformatörler gibi, bir akım transformatörünün de birincil sargısı, bir manyetik çekirdeği ve bir ikincil sargısı vardır. Tüm binanın izlenmesi durumunda birincil sargı, binanın kendisine gelen ve CT'deki delikten geçen canlı veya nötr kablodur . İkincil sargı, transformatörün muhafazası içine yerleştirilmiş çok sayıda ince tel dönüşünden oluşur.



ÖZET

Çekirdek Malzemesi: Ferrit
Dış Malzeme : ABS
Giriş Akımı: 30A
Frekans: 50HZ-1KHZ
Çalışma voltajı: 660V
Dielektrik Dayanımı 3000V AC/1dk
Çalışma Sıcaklığı -25-70°C
Kablo Uzunluğu: Yaklaşık 1,18 m
Ağırlık: 55g

Bağlantılar

SCT-013-30 Datasheet
