Pololu ACS711EX Akım Sensörü Taşıyıcı Kartı, -31A +31A

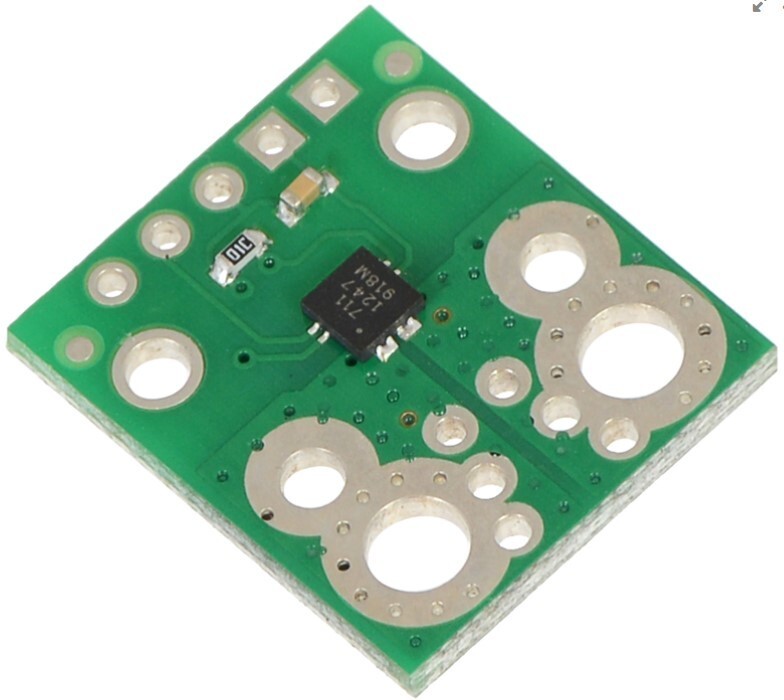

Pololu ACS711EX Akım Sensörü, yüksek akım devrelerinde akım sens etmek istediğinizde kullanabileceğiniz bir karttır (Pololu birkaç komponent ile tek bir amaca hizmet etmek için ürettiği bu kartlara taşıyıcı kart (carrier board) demektedir. Aslında taşıcı kartlar birer breakout karttır). Sensör kartı akım ölçmek için yerleştirildiği yol üzerindeki -31A +31A aralığındaki akımlara karşılık OUT pininde bir gerilim üretir.

Taşıyıcı kart üzerindeki entegre Allegro'nun ACS711KEXLT-31AB-T entegresidir ve Hall-effect tabanlı ölçümlerini doğrusal bir şekilde doğrusal bir şekilde dönüştürür. Yine entegre özerinde ölçümlenebilecek akım değerinin üzerine çıkılıp çıkılmadığını gösteren "hata (fault)" çıkışı dijital bir sorgulama opsiyonu sunar. Pololu'nun bu sensör taşıyıcı kartı 3 V ila 5.5 V çalışma voltajına ve Vcc 3.3 V olduğunda 45 mV/A çıkış duyarlılığına, Vcc 5 V olduğunda zaman ise 68 mV/A duyarlılığına sahiptir.

Kart üzerinde "+i " ile adlandırılmış bir ok mevcuttur. Bu ok pozitif akım yönünü temsil etme amacıyla oluşturulmuştur. Pololu akım sens kartı "green X" işaretine sahiptir.

Uyarı: Bu ürün 30 V'un altında kullanım içindir. Daha yüksek voltajlarla çalışmak son derece tehlikeli olabilir ve sadece uygun ekipman ve koruyucu teçhizata sahip kalifiye kişiler tarafından denenmelidir.

Ürün Özeti

o -31 A ila 31 A arasındaki çift yönlü akım algılama için tasarlanmıştır (Sensör, 100 A'ya 100ms gibi geçici bir süre için dayanabilir).
o İletken yol iç direnci tipik olarak 0,6 mΩ böylece kartta çok az güç kaybı olur.
o Kart üzerindeki hall effect sensörü akım yolu ile ölçüm devreleri arasında izolasyon sağlar (100v gerilimlere kadar) ve elektriksel izolasyon gereken uygulamarda kullanılabilir.
o 100 kHz bant genişliği.
o Doğru ve güvenilir ölçüm: fabrika kalibrasyonu ile oda sıcaklığında ±% 4 tipik toplam hata oranına sahiptir, OUT pini ofset voltajı son derece kararlıdır ve sensör sıfır manyetik histereziye sahiptir.
o Aşırı akım FAULT' çıkışı, akım büyüklüğü 31 A'yı geçtiğinde "low"a çekilir.
o -40 ° C ile 125 ° C arası çalışma sıcaklığı.

Ürünün Kullanımı

Sensör carrier kartı 3.3V- 5V DC gerilim ile çalışır ve ölçtüğü akımla orantılı analog çıkış gerilimi üretir. Çıkıştaki sükünet voltajı Vcc/2'dir pozitif akımlarla 1 amper başına 45mV (Vcc=3.3V) olacak şekilde artarken negatif akımlarla azalır. Anlık giriş akımı i ve sensör çıkış voltajı VOUT arasındaki ilişki aşağıdaki denklemlerle gösterilebilir:

Taşıyıcı kart üzerinde ters mantık FAULT' pini mevcuttur ve bu pin, akım değeri ±31 A değerinin dışına çıktığında "low"a sürülür. Pini tekrar "high"a çekmenin yolu Vcc'yi kapatıp açmaktır. Giriş akımı karta çeşitli şekillerde bağlanabilir. Erkek headerları veya terminal konektörlerini bağlamak için aşağıdaki şemada gösterildiği gibi 0,1 ″, 3,5 mm ve 5 mm aralıklı delikler mevcuttur.
