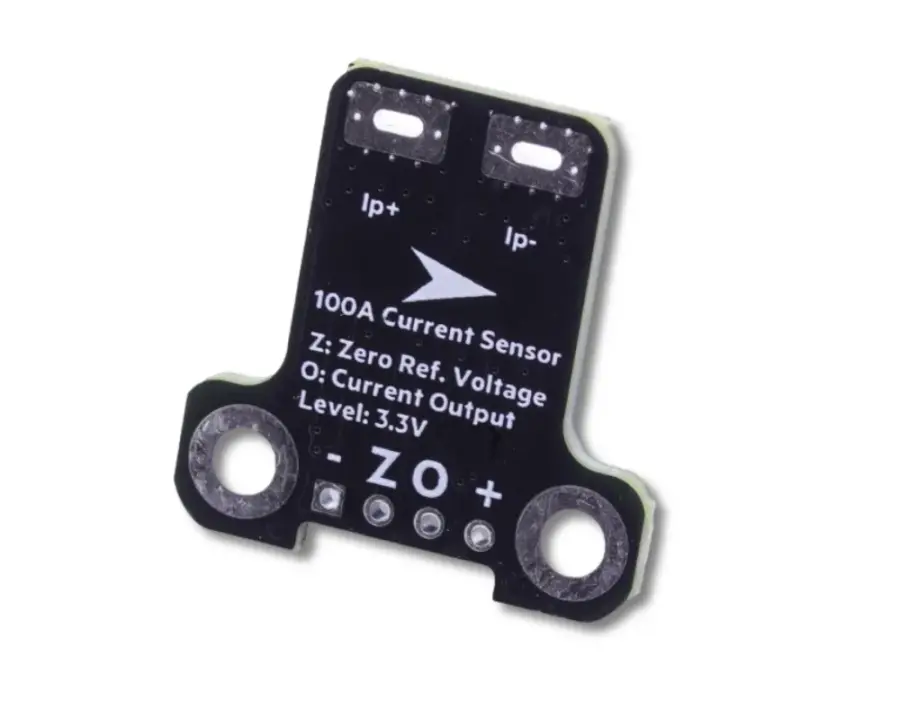

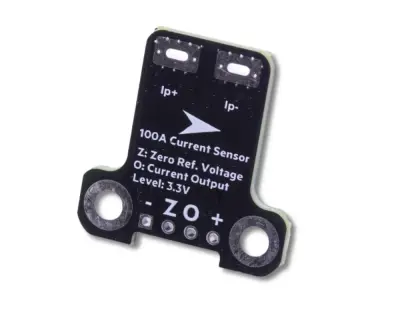

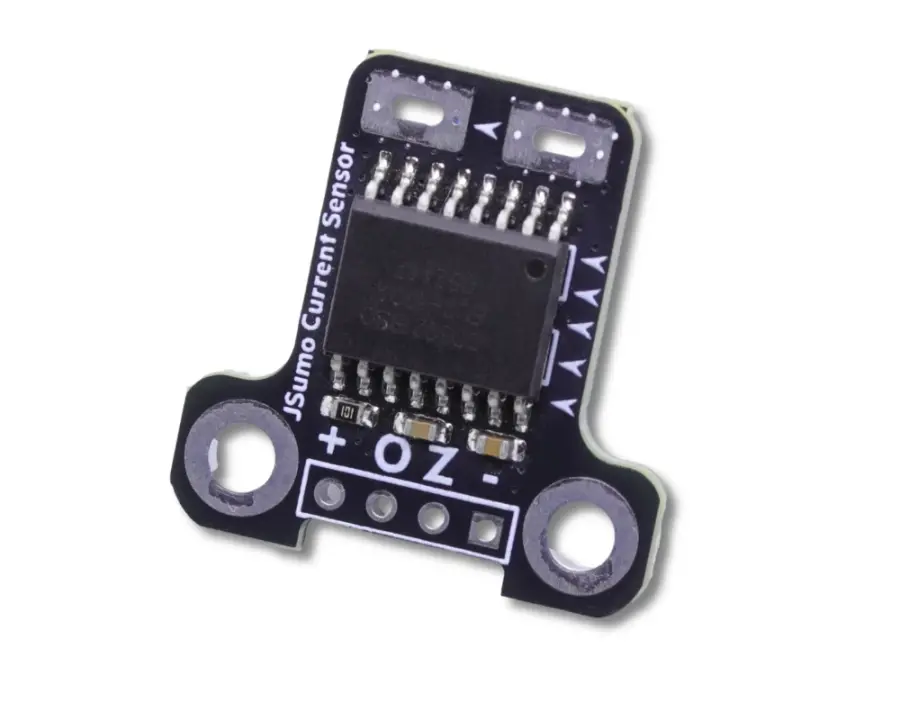

Jsumo CC6921B 100A Hall Effect Akım Sensörü , ±100 Amper'e kadar (+100A pozitif eğim, -100A negatif eğim) çift yönlü akımı ölçebilen kompakt bir Hall etkisi tipi sensördür. Akım, kart üzerindeki okla gösterilen yönde aktığında, O (çıkış) pini, sıfır referans voltajına (1,65V) artı Amper başına 13,2 mV'ye eşit bir analog voltaj sağlar.

Jsumo Akım Sensörü Teknik Özellikler

Çalışma voltajı: 3,3V (5V'a toleranslı değil)
Ölçüm aralığı: ±100A
Çıkış tipi: Analog voltaj (13,2 mV/A)
Sıfır akım çıkış voltajı: 1,65V
Bant genişliği: 250kHz
Kart boyutları: 23,6 mm × 27 mm × 4 mm
Montaj delikleri: Ø 3,2mm x 2 (M3 vida boyutu için uygundur)
