Pololu ACHS-7121 Akım Sensör Kartı ( -10A +10A arası) PL-4030

Pololu ACHS-7121 Akım Sensör Kartı ( -10A  +10A arası) PL-4030

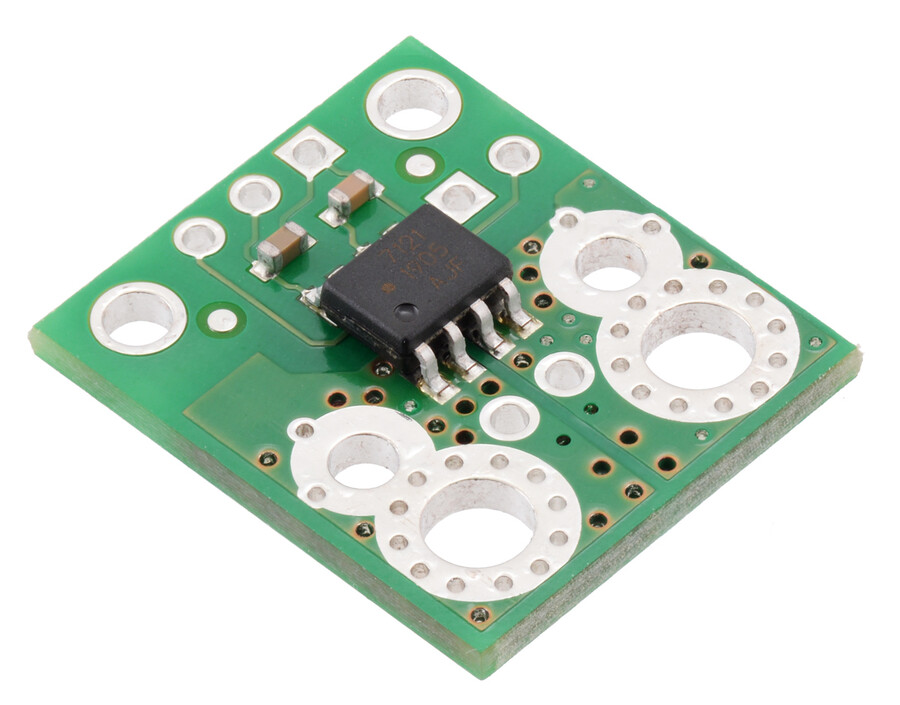

Pololu ACHS-7121 Akım Sensörü, Pololu'nun zengin akım sensör kartları arasında sunduğu bir modeldir ve Broadcom'un iki yönlü (bidirectional) ±10A geçirimli lineer akım sensörü entegresiyle oluşturulmuştur. Entegre hall effect yapısıyla akım algıma yapar ve akım yolunda ~0.7 mΩ gibi düşük bir direnç, 3 kV RMS gibi bir elektriksel izolasyon sunar. Kart elektroniği ile akım yolu kart üzerinde birbirinden ayrılmıştır; dolayısıyla kart akım yolunda istenen noktaya yerleştirilebilir.

ACHS-7121, ±10A değerine kadar iki yönlü (bidirectional) akım girişlerini kabul eder ve analog çıkış üretir. Analog çıkış değeri 2.5V gerilim etrafında akım şiddetine göre 185 mV/A ile tipik olarak %±1.5 hata ile değişim gösterir. Kart çalışma gerilimi 4.5V-5.5V'tur ve 5V yapılarla çalışma hedeflenerek belirlenmiştir. Tipik uygulamalar motor kontrol, yük algılama ve SMPS'lerdir.

Ring terminal konektörleri ile bağlantı ( Mavi ring terminal pakete dahil DEĞİLDİR! )

ACHS-7121, -40°C ile 110°C çalışma sıcaklığında çalışır. 80 kHz çalışma frekansı "filter" pinlerine kapasitör eklenerek azaltılabilir. ACHS seri kartlar, birbirine benzediğinden kartın altında silkscreen üzerindeki beyaz alana ayırıcı işaretleme yapılmalıdır! Silkscreen üzerindeki diğer bir işaret pozitif akım yönü olarak yorumlanan " +i " işaretlemesidir!

Broadcom sensör çipi dayanıklı bir yapıya sahiptir 100A büyüklüğe sahip 100ms 'lik transient akımlara dayanabilir.

Özet

Boyut: 0,7 "x 0,8"
Ağırlık: 1,1 g

Akım algılama: 0,185 V / A
Minimum besleme voltajı: 4,5 V
Maksimum besleme voltajı: 5,5 V
Besleme akımı: 15 mA

Diğer Pololu Akım Sensör Kartları

1a- ACS714 (+5 - -5A)

1b- ACS714 (+30 - -30A )

2- ACS724

3- ACS709

4- ACHS-7121

5- ACHS-7124

6- ACHS-7125
