Pololu ACS714 AC-DC Analog Akım Sensörü ( -30A +30A arası) PL-1187

ACS714 Analog Çıkışlı AC-DC Akım Sensörü Taşıyıcı Kartı -30A ila +30A

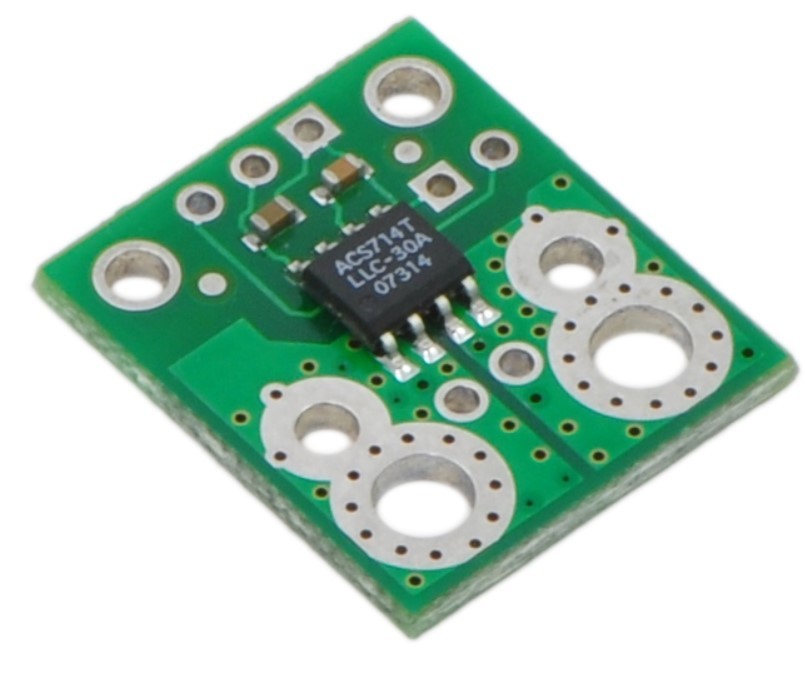

Pololu ACS714 Akım Sensörü, Pololu'nun zengin akım sensör kartları arasında sunduğu bir modeldir ve Allegro'nun ±30A geçirimli lineer akım sensörü entegresiyle oluşturulmuştur. Entegre hall effect yapısıyla akım algıma yapar ve akım yolunda ~1.2 mΩ gibi düşük bir direnç, 2.1 kV RMS gibi bir elektriksel izolasyon sunar ( Çip elektroniği ile akım yolu ayrılmıştır ). Allegro'nun Filter pini 80 kHz default bant genişliğini ayarlamak için kullanılır.

30A değerine kadar iki yönlü akım girişlerini kabul eder ve analog çıkış üretir. Analog çıkış değeri 2.5V gerilim etrafında akım şiddetine göre 66 mV/A ile tipik olarak %±1.5 hata ile değişim gösterir. Kart çalışma gerilimi 4.5V-5.5V'tur. Tipik uygulamalar motor kontrol, yük algılama ve SMPS'lerdir.

Ring terminal konektörleri ile bağlantı ( Ring termial Pakete dahil DEĞİLDİR! )

Özet

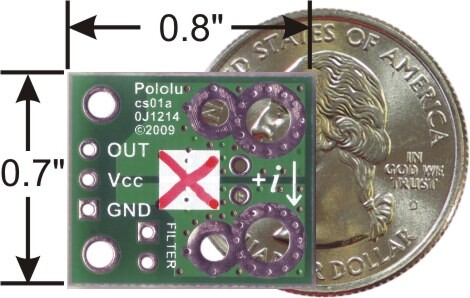

Boyut: 0,7 "x 0,8"
Ağırlık: 1,7 g

Akım algılama: 0,066 V / A
Minimum besleme voltajı: 4,5 V
Maksimum besleme voltajı: 5,5 V
Besleme akımı: 13 mA

Bağlantılar

CS714 datasheet
