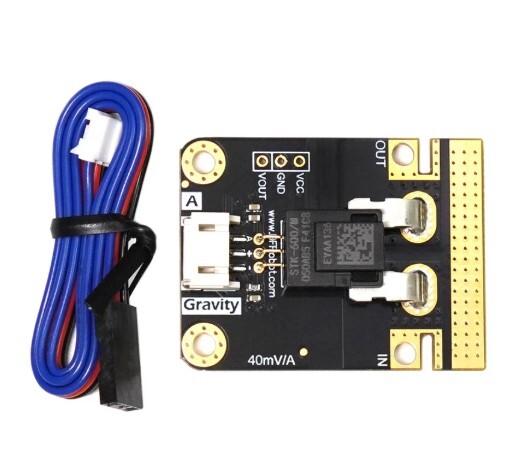

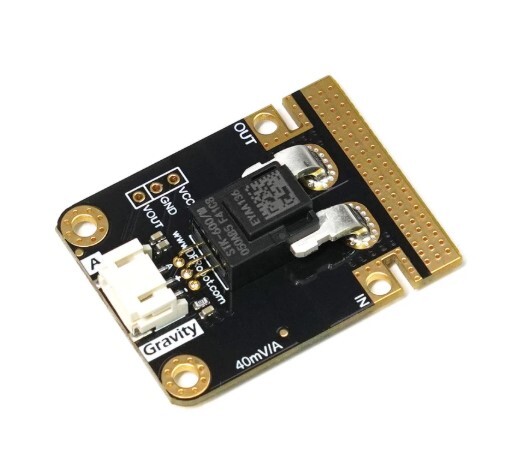

Gravity Analog 50A Akım Sensörü (AC/DC) SEN0098

ACS758 Hall Etkili 50A Akım Sensörü

ACS758, Hall Effect (Hall Etkisi) teknolojisini kullanan, AC ve DC akımların hassas ölçümü için tasarlanmış entegre bir akım sensörüdür. Sensör, ölçülen akıma doğrusal olarak değişen analog bir çıkış voltajı üretir ve Arduino gibi mikrodenetleyici platformlarıyla kolayca kullanılabilir.

Yüksek akım taşıma kapasitesine sahip bakır iletken yapısı sayesinde ani aşırı akım durumlarına karşı dayanıklıdır. Düşük iç direnç değeri (100 μΩ) sayesinde enerji kayıplarını minimum seviyede tutarken, yüksek doğruluk ve kararlı ölçüm performansı sunar.

Öne Çıkan Özellikler

• AC ve DC akım ölçümü desteği

• Hall Effect tabanlı temassız ölçüm teknolojisi

• Arduino ile uyumlu analog çıkış

• 120 kHz tipik bant genişliği

• 3 μs hızlı tepki süresi

• Akımla doğrusal değişen çıkış voltajı

• Fabrika kalibrasyonlu yüksek doğruluk

• Son derece düşük manyetik histerezis

• Kararlı çıkış ofset gerilimi

• 100 μΩ ultra düşük iletken direnci

• Yüksek güvenilirlik sunan monolitik Hall IC yapısı

Teknik Özellikler

• Çalışma Voltajı: 3.3V – 5V

• Akım Ölçüm Aralığı: -50A ~ +50A

• Hassasiyet: 40 mV/A

• Maksimum Ölçüm Gerilimi:

  • 3000V AC

  • 500V DC

• Bant Genişliği: 120 kHz

• Tepki Süresi: 3 μs

• Çalışma Sıcaklığı: -40°C ~ +150°C

• Boyutlar: 34 x 34 mm
