IIC OLED Module

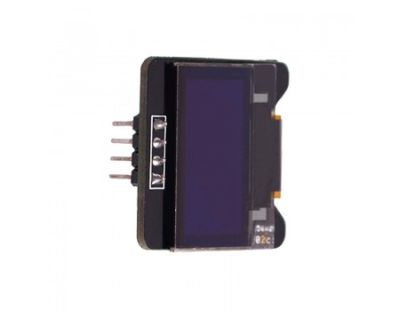

IIC (inter-integrated communication, I2C) OLED MODULE

Elecfreak'in sizlere sunduğu görselleştime için kullanbileceğiniz ürünlerinden biri de IIC (I2C) OLED Modülüdür. OLED modüllerinden sağladığı güçlü kontrast ile küçük boyutlarna rağmen grafik ve alfanümerik karakterlerini okunabilirliği oldukça yüksek yazıları/ifadeleri  IIC (I2C) OLED Modülü nü kullanarak oluşturabilirsiniz! IIC (I2C) OLED Modülü 128X64 piksel çözünürlüğe sahiptir ve her bir piksel modül üzerinde bulunan bir OLED modül denetleyici ile kontrol edilir. Ürün kendi ışığını oluşturabildiğinden herhangi bir arka plan ışığına (backlight) gerek yoktur. Bu durum IIC (I2C) OLED Modülü 'nde güç gerekesinimini azaltan en büyük faktördür. Buna rağmen canlı, parlak gösterim özelliğini koruyabilir.

OLED ekranın kendisi 3.3 Vdc ile çalışır ve 1 mA akım çeker. Haberleşme için kullandığı lojik 'high' ve lojik 'low' düzeyleri 3.3V ve 0 Volttur. Fakat IIC (I2C) OLED Modülü üzerinde yer alan bir 3.3V regülatör ile tüm pinler düzey kaydırmaya (level-shifted) tabidir ; böylelikle 5V cihazları da kullanabilirsiniz. Haberleşme arayüzü I2C pinleri ise şu şekildedir: VCC (5 volt kaynak), GND (toprak), SDA (seri veri hattı), SCL (saat frekans girişi) Ayrıca IIC (I2C) OLED Modülü üzerinde birden fazla modülün I2C ile bir mikrodenetleyici karta bağlanabilmesini sağlayan adres seçim bağlantıları da mevcuttur.

ÖZET

UYGULAMALAR

​robotsepeti.com fonksiyonel ve ihtiyaca uygun Elecfreaks ürünleriyle size en uygun çözümleri sunar!
