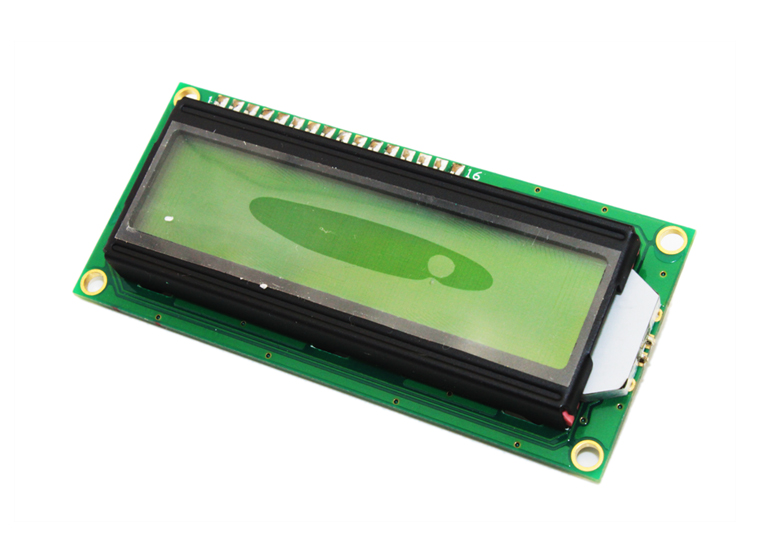

Elecfreaks 2x16 LCD Ekran I2C Modüllü Yeşil

I2C-SPI LCD 16X2 [BLACK ON GREEN]

Elecfreaks 16X2 LCD, mikrodenetleyicinizin sizinle konuşması için elektronik projelerinizde kullanabileceğiniz kullanımı kolay bir modüldür. Elecfreaks 16X2 LCD, bir text LCD'dir ve siyah renkli yazıları yeşil ekran arka planı üzerine yazar. Fakat kompleks projelerinizde Elecfreaks 16X2 LCD modülünde, ekranı kullanmak için LCD kontrolü işleminde gerekli nispeten fazla sayıda pin bağlantısını yapmanız gerekmektedir. Tipik olarak bir LCD'yi kontrol etmek için 6 pin bağlantısı yapmanız gerekmektedir. Eğer işlemcinizde bu kontrolü sağlayacak pin kalmadıysa bir pini farklı iki fonksiyon için kullanmak durumunda kalabilirsiniz. Bu da kod mikrodenetleyicideki kod yükünü arttırmaktadır. İşte bu noktada Elecfreaks 16X2 LCD, sadece 2(I2C) bağlantı pini üzerinden kontrol edilebilir. Veya SPI ararüzünü kullanmak için bağlantı pini sayısı 3 olacaktır.Elecfreaks LCD üzerinde basit I2C ve SPI I/O expander'lar kullanarak LCD gösterge haberleşmesini kolaylaştırmıştır.



I2C Pin Tanımları

SPI Pin Tanımları

Elecfreaks 16X2 LCD, üzerinde bir adet switch bulunmaktadır. LCD hangi arayüz ile kontrol edilmek isteniyorsa switch o yönde ayarlanmalıdır. Ayrıca trimmer üzerinden grilik ton ayarı da yapılabilmektedir. Elecfreaks 16X2 LCD, I2C üzerinden Freaduino V1.0 ile kontrol edilmek istendiğinde 5v besleme ve GND bağlantıları yapıldıktan sonra kartın 5. analog girişi SCL pinine, kartın 4. analog girişine de SDA pini bağlanabilir. Freaduino üzerindeki bu girişler ilgili pinlere karşılık gelir. LCD kontrolü SPI üzerinden yapılacaksa bu kez CLK pini dijital 2, D pini dijital 3 ve L pini dijital 4 isimli pinlere Freaduino kart üzerinde bağlanır.

UYGULAMA ALANLARI

ÖZET

​​robotsepeti.com fonksiyonel ve ihtiyaca uygun Elecfreaks ürünleriyle size en uygun çözümleri sunar!
