Seeed Studio 101020091

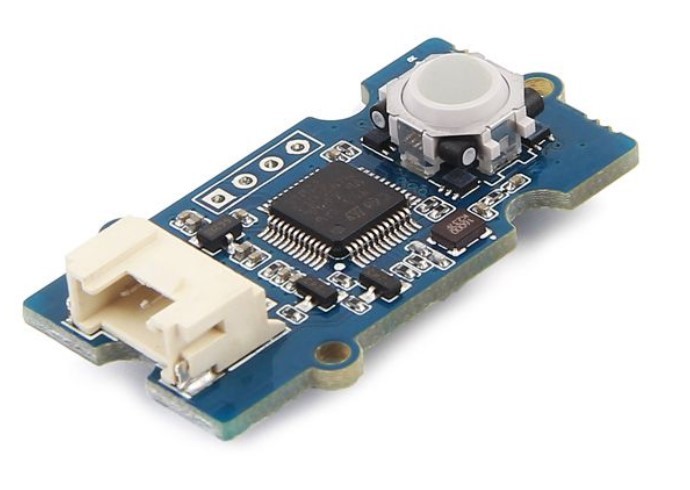

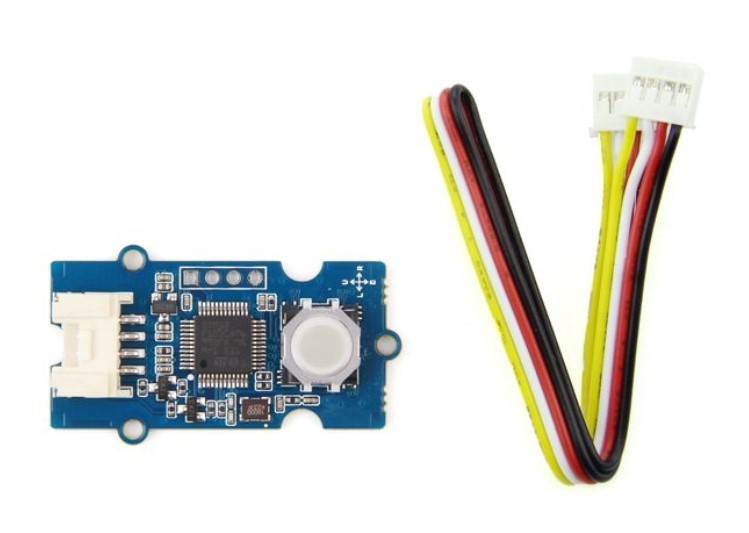

Grove- Mini İztopu (Küre Joystick)

Ürün Kodu : 10.10.088.021
586,48 TL + KDV
703,77 TL (KDV Dahil)
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Grove- Mini İztopu (Küre Joystick)




    Grove Mini İztopu nedir?

    Grove tarafından geliştirilen ve Mini İztopu (trackball) olarak adlandırılan bu ürün oyun konsollarında, uzaktan kumandalı oyuncaklarda ve haptik kontrol uygulamalarında kullanabileceğiniz bir sensör modülür. Grove Mini İztopu'nu Arduino ve Rapberry Pi ile kontrol ve edebilir ve iztopunda gelen komutlarla robotunuzu kontrol edebilirsiniz. İztopu (trackball) sağ, sol, yukarı, aşağı ve tıklama olmak üzere 5 eksen de hareketleri algılayabilir ve 360 derece yönlendirme yapabilir!


    Grove Mini İztopu özellikleri ve kullanım!


    Grove- Mini İztopu aslında fonksiyonel bir joystick'tir! Üzerinde STM32F103C8T6 gibi güçlü bir mikrodenetleyiciye ve AN48841B gibi bir manyetik hareket algılayıcıya sahiptir. Ayrıca prototip oluşturma sürecinde size çok fazla zaman kazandıracak olan Grove arayüzü ile standardize edilmiştir.

    Kullanım:

    1- Arduino, Seeeduino kartının I2C portuna kartı takınız
    2- Daha sonra Arduino, Seeeduino kartını programlnamak üzere PC'ye USB ile bağlayınız
    3- demo kodu github'dan indirin ve Grove - Mini Track ball test.ino dosyasını açın, kodu Arduino, Seeeduino kartınıza yükleyip "serial monitor"ü açın.
    4- 50 saniye boyunca iztopu farklı renklerde yanacaktır sonrasısında joystickinizi kullanmaya başlayabilirsiniz!


    Özellikler

    o  Çalışma voltajı: 3.3V ~ 5.5V (5V'da tipik)
    o  Çalışma akımı: 28 mA (maksimum çalışma akımı: 40 mA)
    o  Çalışma sıcaklığı aralığı: -25 ~ 75 ℃
    o  MCU frekansı: 64 MHz
    o  Çalışma frekansı: 105 ± 5kHz
    o  Hall-effect sensörü algılama gücü: (0.5) ~ (8) mT
    o  I2C Adresi: 0x4A
    o  Ağırlık:8g


    Dokümantasyon ve Projeler

    [Eagle] Grove-Mini Track ball v1.0 schematic
    [PDF] Grove-Mini Track ball v1.0 schematic

    [Datasheet] STM32F103C8T6 Datasheet
    [Library] Library file in Github
