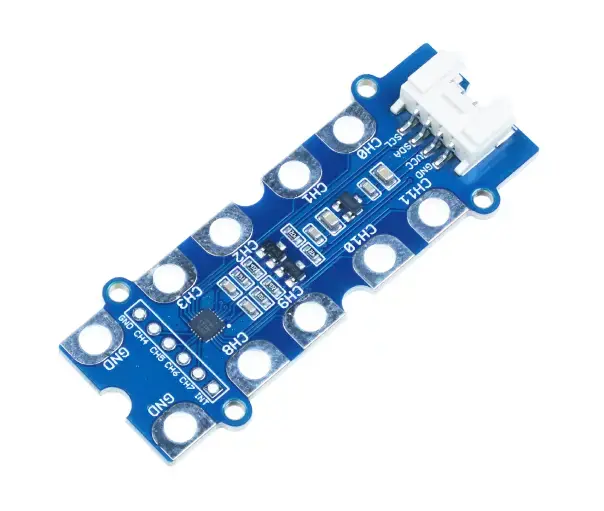

Grove - 12 Kanal Kapasitif I2C Dokunmatik Sensör V3 (MPR121), çok kanallı bir proximity kapasitif dokunmatik sensördür. Aşağıdaki özelliklere sahip 3'ü 1 arada bir modüldür: Kapasitans Algılama, Dokunma Algılama ve Yakınlık Algılama.

Kapasitans Algılama: Bu modül sabit bir DC akım kapasitans algılama şeması kullanır. Kapasitans ölçümünü10 pF ile 2000 pF arasında 0,01 pF'ye kadar çözünürlükle yapabilir

Dokunma Algılama: Elektrot kapasitans verileri elde edildikten sonra, elektrot dokunma/bırakma durumu kapasitans temel değeriyle karşılaştırılarak belirlenir.

Yakınlık Algılama: MPR121'in yeni bir özelliği de yakınlık algılama sistemidir. Bu, sistemin tüm elektrotlarının tek bir büyük elektrot oluşturmak için bir araya toplanabileceği anlamına gelir.

Freescale MPR121'i temel alan bu sensör, yerleşik otomatik yapılandırmaya sahip tamamen bağımsız 12 elektroda sahiptir. I2C arayüzü sayesinde, 12 elektrot sinyalinin tamamını tek bir Grove portu ile algılayabilirsiniz ve I2C adresi 0X5B'den 0X5D'ye kadar donanımsal olarak yapılandırılabilir. Bu aynı zamanda birden fazla Grove - 12 Kanal Kapasitif I2C Dokunmatik Sensör V3'ün (MPR121) tek bir sistemde kanal genişletmeleri için birlikte kullanılmasını mümkün kılar, maksimum 36 elektrot içeren bir dokunmatik sistem oluşturabilirsiniz.

Öne Çıkanlar:

Dahili 10-bit ADC

Her elektrot girişi için tümleşik bağımsız otokalibrasyon

Dahili otokonfigürasyonlu tamamen bağımsız elektrotlar

IRQ ile I2C arayüzü, elektrot durum değişikliklerini bildirmek için kesme çıkışı

Donanım tarafından yapılandırılabilir I2C adresi

8'i LED sürüşü ve GPIO için çok işlevli olan 12 elektrot/kapasitans algılama girişi

Her elektrot girişi için şarj akımı ve şarj süresinin otokonfigürasyonu

Histerezis ve elektrot bağımsızlığı sağlayan her elektrot için ayrı dokunma ve bırakma açma eşikleri

İki GND pimi daha ekleyin ve güvenli kullanım için pim aralığını genişletin

I2C Adres değiştirilebilir (0X5B ~ 0X5D)
