Freaduino Duemilanove MB_FRDN012

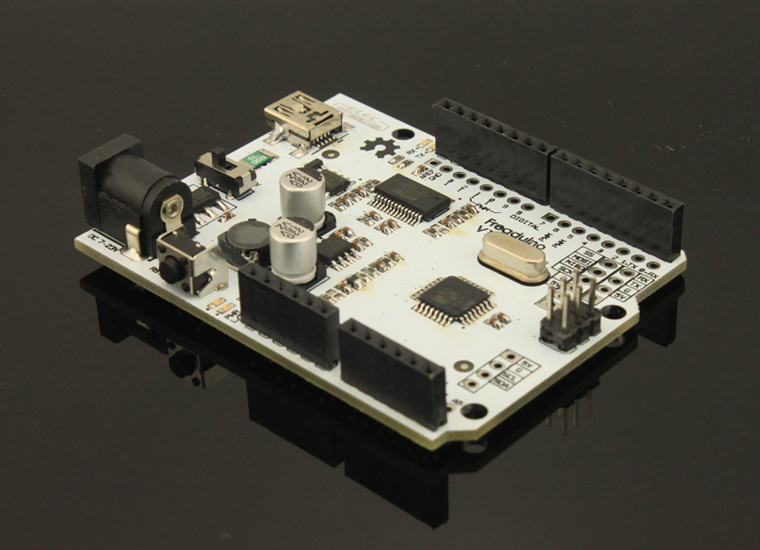

FREADUINO DUEMILANOVE
Freaduino, Arduino uyumlu bir karttır. Arduino Duemilanove tasarımı temel alınarak oluşturulmuş ve bu kart ile tam uyumlu bir geliştirme kartıdır. Dahası, Arduino Duemilanove kartında shield kullanımı ve benzer kartların takılması dolayısıyla kullanımı zorlaşan buton, pin gibi IO birimlerine orjinal karta göre ulaşımın daha rahat olmasını sağlayan bir yapıya sahiptir. Bunun yanında IO pinlerinin 3.3V ve 5V olarak ayarlanabilmesi bazı shiledların doğrudan Freaduino üzerine bağlanmasını kolaylaştırmakta; SPI, I2C ve COM bağlantıları breakout kartlarıyla yapılacak bağlantılara esneklik sağlamaktadır.
Freaduino ve Arduino Duemilanove kartlarının uyumluluğu sadece pin diziliminde kalmaz; Arduino IDE, tüm kod ve shield yapılarında da uyumluluk sağlanmıştır.
KARŞILAŞTIRMA TABLOSU
| Arduino Duemilanove | Freaduino Duemilanove | |
|---|---|---|
| USB soketi | Tip B dişi USB konnektörü | Mini USB konnektörü |
| Çalışma oltajı | 5v | 3.3v / 5V (switch ile seçilebilir) |
| 3.3V'ta çekilebilen akım | 50mA | 800mA |
| 5v'ta çekilebilen akım | 500mA | 2A |
| Giriş voltajı | 7-12V | 7-23V |
| Reset butonunu yeri | Shield takıldığında basılması zor konumdadır. | Her durumda basılması daha kolay bir konumdadır. |
| LEDin yeri | Shield takıldığında görülememektedir. | Her durumda görülmesi kolay bir konumdadır. |
| Mikrodenetleyici | Atmega168 / Atmega328 (DIP paket) | Atmega328 (SMD paket) |
| BUS breakout | Yoktur | SPI, COM ve I2C için mevcut |
GÜÇ GEREKSİNİMİ
Freaduino Duemilanove , harici bir güç kaynağı veya bir bilgisayara bağlı mikro USB konnnektör tarafından beslenebilir. Güç kaynağı kart tarafından otomatik olarak seçilir. USB kablo kullanılmadığında güç, ya adaptör ya da pil ile sağlanır. Pil bağlanması durumunda, pil uçları güç konnektörünün Vin ve GND uçlarına bağlanır. Freaduino Duemilanove kartına adaptör ile enerji verilmesi durumunda 2.1 mm uzunluğunda ortası pozitif erkek konnektörün güç 'jack'ına takılmasıyla kart enerjilenmiş olur. Kart 6-20 volt aralığında çalışabilir. Fakat 7 volt altında kartın kararsızlaşması ve 12 volt üstünde de voltaj regülatörünün aşırı ısınma problemi olabileceğinden, çalışma gerilimi 7-12 volt olarak tavsiye edilmektedir. Güç pinleri özet olarak şöyledir:
ÖZET
UYGULAMALAR
GÖRSELLER ve YARDIMCI KAYNAKLAR
