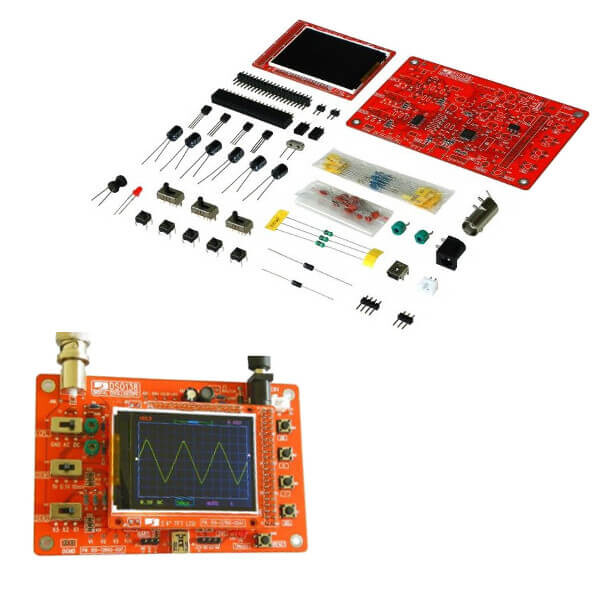

DSO138 Kendin Yap Dijital Osiloskop Kiti - 1

DSO138 Kendin Yap Dijital Osiloskop Kiti

Ürün Kodu: T12070Barkod: T12070
(0)
1.733,09 TL
Havale fiyatı : 1.681,10 TL % 3  extra indirim
Öne Çıkan Bilgiler
DSO138 kendin yap dijital osiloskop kiti; ARM Cortex-M3, 2,4 inç TFT, DC 9V, 117 * 76mm PCB.
Favoriye Ekle
KoleksiyonFiyat Alarmı
Daha Fazla DIGITAL OSCILLOSCOPEDaha Fazla Maker Seti

DSO138 Kendin Yap Dijital Osiloskop Kiti

DSO138 kit, ARM Cortex-M3 işlemci ve 2,4 inç TFT ekran kullanan kendin yap dijital osiloskop kitidir. Yatay zaman tabanı aralığı 10μs / Div - 50s / Div'dir. Frekans, periyot, darbe genişliği, görev oranı ve MAX./MIN./AVG./Tepe-Tepe değerleri gösterilebilir; otomatik, normal ve tek seferlik tetikleme modları ile yükselen veya alçalan kenar tetikleyici vardır.

Uyumluluk ve içerik notu: Besleme gerilimi DC 9V'tur. PCB boyutu 117 * 76mm, ekran boyutu 52 * 40mm'dir. Cihazda 1Hz /3.3V kare dalga test sinyali kaynağı, HOLD işlevi ve dalga formu depolama bulunur. Kit olarak satıldığı için montaj gerekir; analog bant genişliği ve örnekleme hızı değerleri sayfada okunaklı verilmediğinden bize sorabilirsiniz.

DSO138 Kendin Yap Dijital Osiloskop Kiti


DSO138 dijital osiloskop kiti, ARM Cortex-M3 işlemci ve 2,4 inç TFT ekran kullanır. Devre çalışması için kolay ve güvenilirdir. Frekans, periyot, darbe genişliği, görev oranı, MAX./MIN./AVG./Tepe-Tepe/sanal değerleri görüntüleyebilir.

DSO138 Kendin Yap Dijital Osiloskop Kiti Teknik Özellikler


DSO138 dijital osiloskop kiti temelinde ikincil geliştirme yapılabilir, şu cihazlara fonksiyonel dönüşüm sağlanabilir: Milivoltmetre, veri kaydediciler.

Ayarlanabilir dikey yer değiştirme

Otomatik, normal ve tek seferlik modlarla, anlık dalga formunu kolayca yakalayabilir.

Yükselen veya alçalan kenar tetikleyici mevcuttur.

Gözlemlenebilir önceki tetikleyici dalga formu (negatif gecikme).

Herhangi bir zamanda dalga formu ekranını dondurma (HOLD işlevi).

1Hz /3.3V kare dalga test sinyali kaynağı ile birlikte gelir.

Waveform parametresi dijital ekranı ile, frekans, periyot, darbe genişliği, görev oranı, MAX./MIN./AVG./Peak-Peak/sanal değerler dahil.

Waveform depolama işlevi: güç kapatıldıktan sonra dalga formu kaybolmaz.

Kısa devre ve açık devre algılama: kullanıcının lehimleme hatasını bulmasına yardımcı olabilir.

TFT denetleyici tanıma işlevi.

ÖZET


Yatay Zaman Tabanı Aralığı: 10μs / Div - 50s / Div (1-2-5 aşamalı)

Besleme Gerilimi: DC 9V

PCB Boyutu: 117 * 76mm /

Ekran Boyutu: 52 * 40mm /

Paket Boyutu: 18 * 12,5 * 3 cm /

Paket Ağırlığı: 119 g /


Bu sayfadaki bilgiler, üretici ve tedarikçi kaynaklarına dayanarak otomatik araçlarla derlenmiş ve düzenlenmiştir; bilgilendirme amaçlıdır. Satın almadan önce ürün kodunu ve teknik değerleri üretici veri sayfasından doğrulamanızı öneririz. Bir farklılık fark ederseniz bize bildirin, sayfayı düzeltelim.
