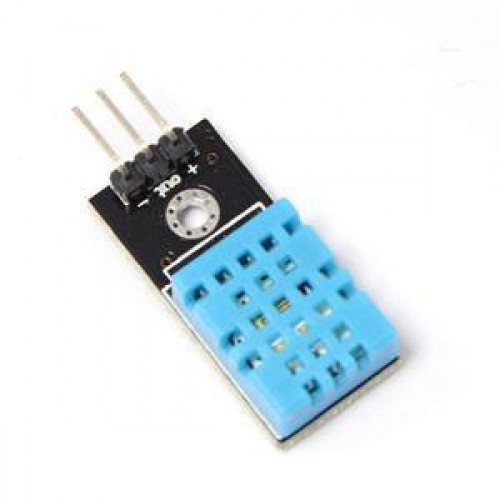

DHT11 Sıcaklık ve Nem Sensörü

Dht11 Isı ve Nem Sensörü

DHT11, sıcaklık ölçümü için özel bir NTC ve hem sıcaklık hem de nem değerlerini seri data olarak üretmek için 8 bitlik bir mikrodenetleyici (Örneğin Arduino, MSP) ile birlikte kontrol edilip kullanılabilen bir Sıcaklık ve nem sensörüdür.

DHT11 Bağlantı ve Kullanım Özellikleri

DHT11 Sensörü fabrikasyon kalibre edilmiştir ve seri veri çıkışı verir, dolayısıyla kullanımı son derece kolaydır. Bu sensör için bağlantı şeması aşağıda gösterilmiştir.

Görüldüğü gibi veri pini MCU'nun bir I/O pinine bağlanmıştır ve 5K pull-up direnci kullanılmıştır. Bu veri pini hem sıcaklık hem de nem değerini seri data olarak üretir. DHT11'i Arduino ile kullanmaya çalışıyrsanız bunun için size hızlı bir başlangıç sağlayacak hazır kütüphaneler mevcuttur!

ÖZET

• Sıcaklık ve nem ölçme modülü
• Sıcaklık ölçümü: 0⁰C-50⁰C  ±2°C
• Nem ölçümü: %20 – %90 RH  ±5%RH
• Çalışma Akımı (çalışma): 0.5mA (2.5mA max.)
• Çalışma Akımı (bekleme): 100uA  (150uA max.)
• Çalışma Voltajı: 5V
