Arduino TinkerKit Joystick Modülü

Arduino TinkerKit Joystick

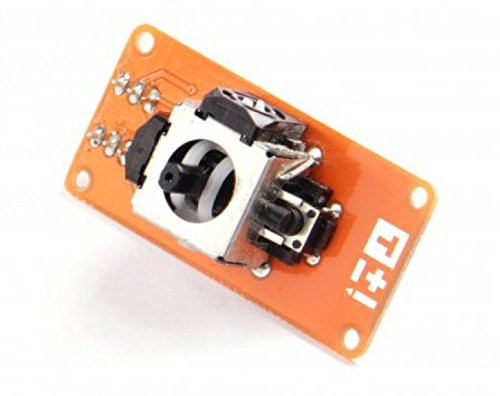

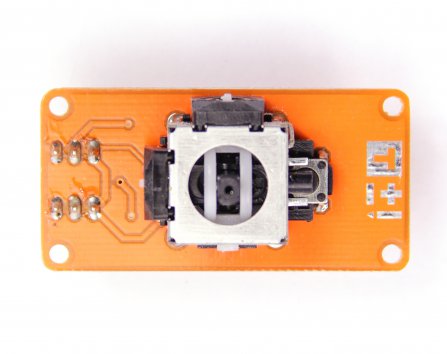

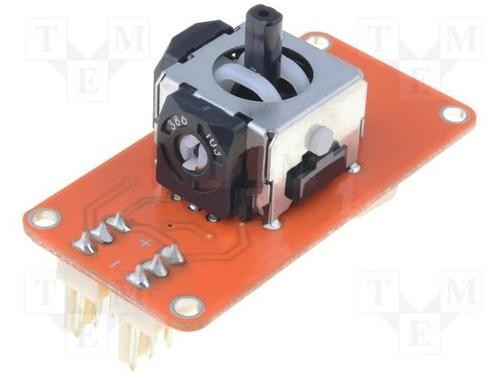

Arduino TinkerKit Joystick, oyun konsollarında bulunan analog joysticklere benzemektedir. İki potansiyometrenin 90 derece açıyla yerleştirilmesiyle oluşturulmuştur. Arduino TinkerKit Joystick, x ve y yönlerindeki (koordinatlarındaki) değişimleri ayrı ayrı algılar.

Output: Joystick konumunda herhangi bir sapma olmadığında modül, her iki çıkış içinde yaklaşık 2.5 volt üretecektir. 'Stick' hareketiyle çıkışlar hareketin yönüne göre 0 ile 5 VDC arasında değişim göstercektir. Arduino TinkerKit Joystick, herhang bir Tinkerkit shiled ile bir Arduino karta bağlanırsa, modül denge konumunda iken kabaca 512 değerinin okunması beklenir (Mekanizma hassasiyeti dolayısıyla küçük sapmalar yaşanabilir). Joystick hareket ettirildikçe değerlerin 0 ile 1023 arasında değiştiği görülebilir.

Modül Özellikleri: Modül temel olarak iki adet 4k7 ohm lineer potansiyometre üzerine kurulmuştur. Ayrıca standart 3 pinli Tinkerkit konnektör, 2 sinyal yükselteci, modüün doğru bir şekilde enerjilendiğini gösteren yeşil bir LED ve parlaklığı çıkış pinlerindeki değere göre artıp azalan bir çift sarı LED kart üzerine yerleştirilmiştir.

İncelediğiniz bu ürün bir sensördür. Modül üzerindeki çıkış, herhangi bir Tinkerkit Shield üzerindeki girişe (konnektöre) bağlanarak modülün ürettiği sinyal alınabilir.

Dökümantasyon ve Görseller

• Örnek Çalışma

İşte Robotsepeti.com güvencesiyle kolayca ulaşabileceğiniz orjinal bir Tinkerkit ürünü! Tek yapmanız gereken projenize uygun ürünü belirlemek ve bize ulaşmak!
