Adafruit NeoPixel Shield (Arduino için) - 40 RGB LED Pixel Matrix

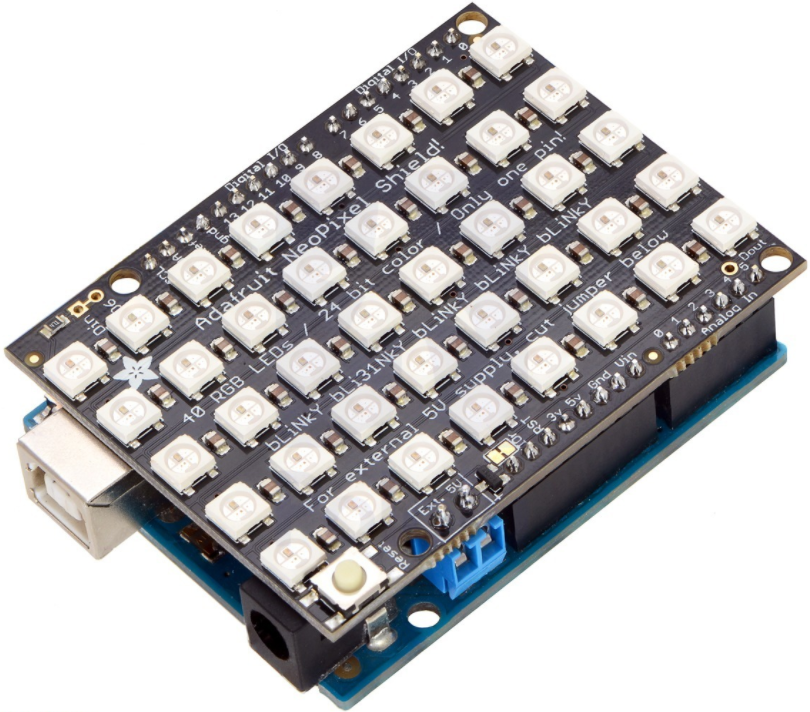

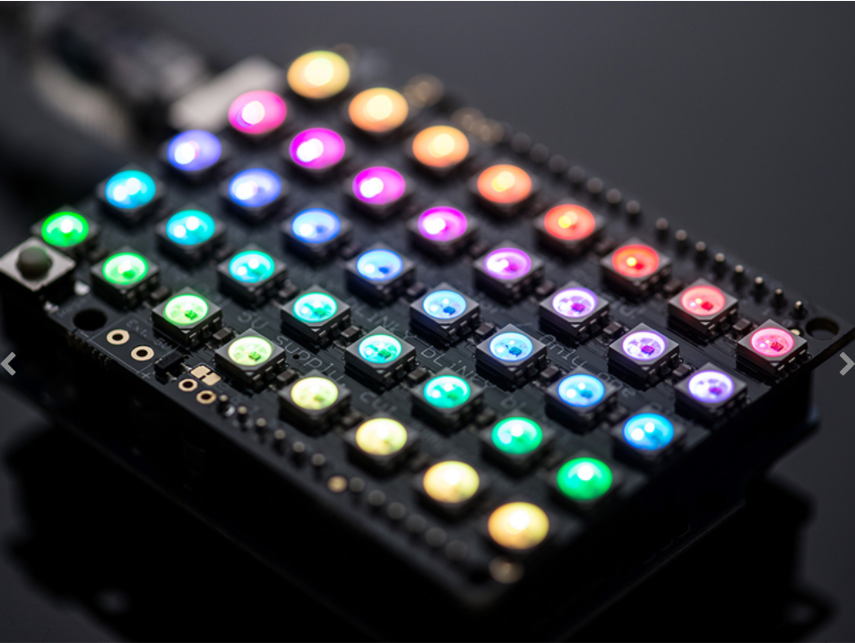

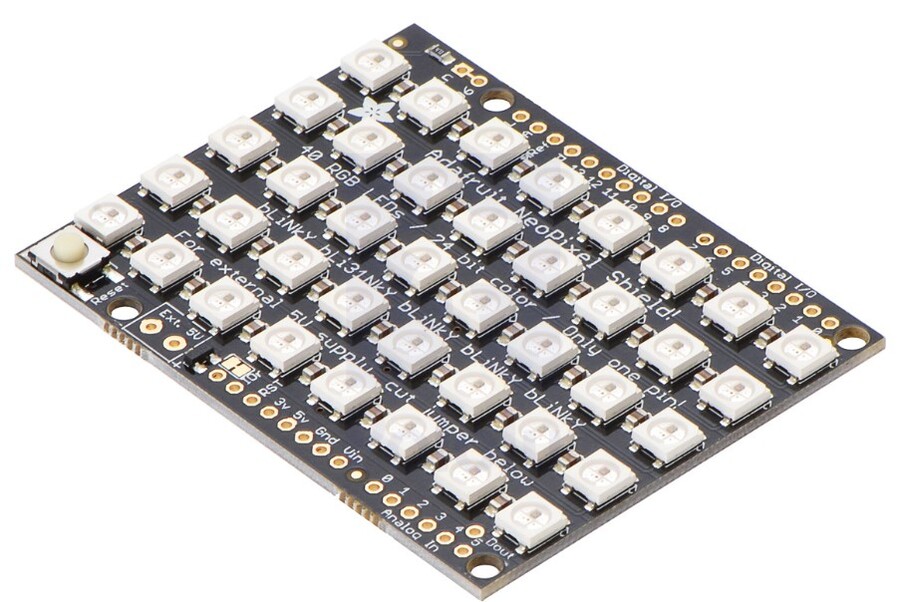

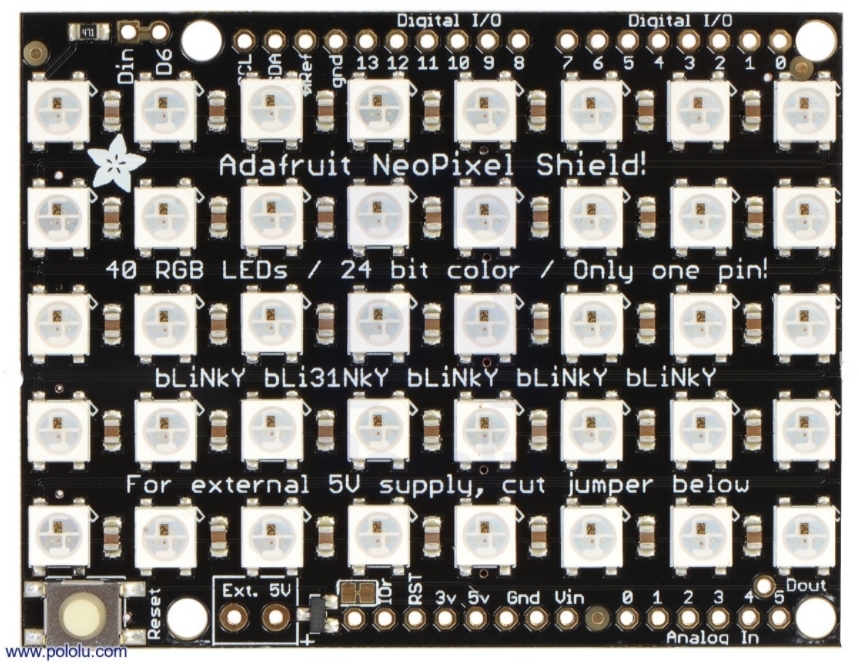

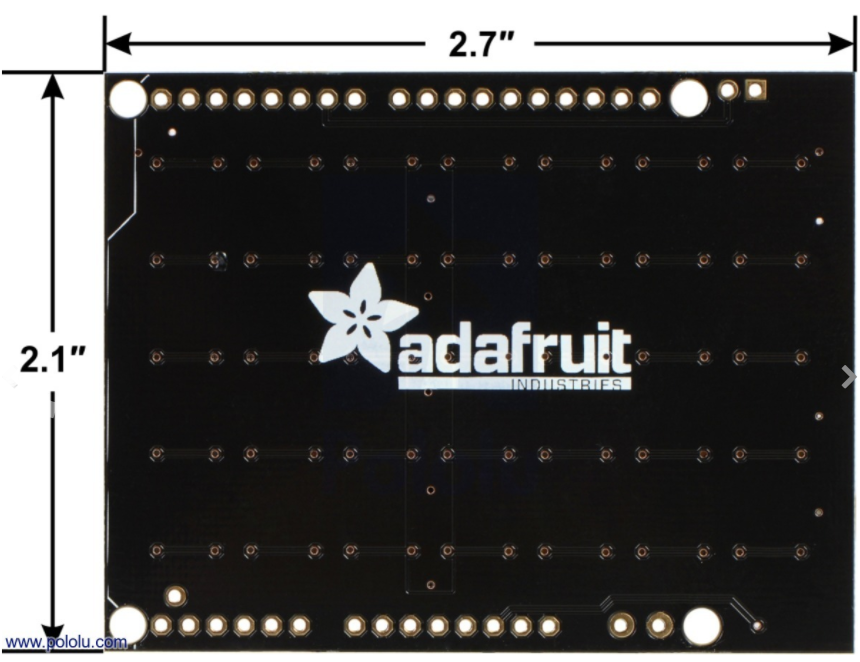

Adafruit tarafından Arduino uyumlu üretilen ve 40 adet 5x8 matris yapısında adreslenebilir RGB LEDiçeren Arduino NeoPixel Shield kartı DIY ve profesyonel prototipleme çalışmalarında ve projelerinizde görselleştirme için en iyi çözümlerden biridir. 40 RGB LED sadece tek bir pin (Arduino kartların 6. pini) Dahası, Arduino NeoPixel Shield kartı, bir kartın DOUT pini diğer kartın DIN pinine bağlanarak zincir bağlantı şeklinde birbirine bağlanabilir. Bu şekilde tek bir pin üzerinden kontrol edilebilen büyük LED paneller etmenizi sağlar.

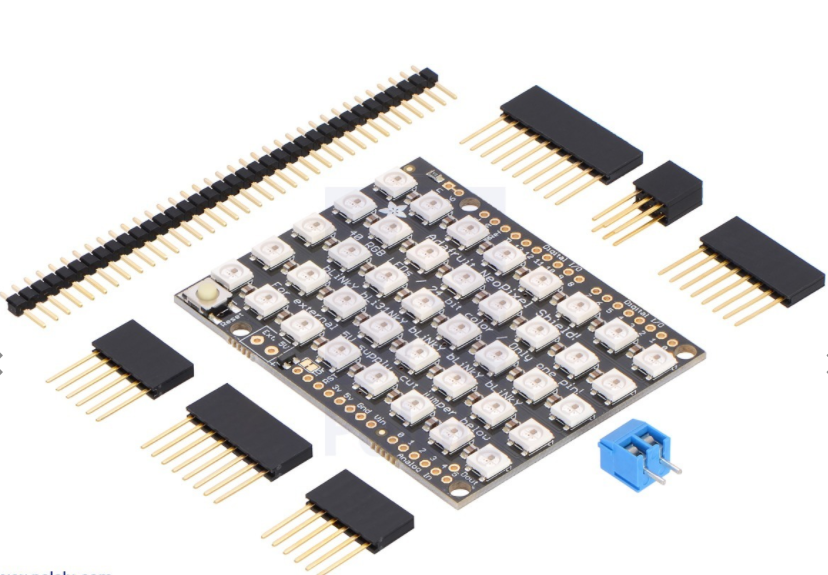

LED matris, Arduino üzerindeki 5V kaynaktan LEDlerin 3'te 1'ini tam parlaklık düzeyinde çalıştıracak şekilde enerjilendirilebilir (tamamı ise 2.2A aım çeker). Daha fazla güç için Shield üzerinden enerjilendirme pini kesilip harici bir 4v-6V güç kayanağı "Ext. 5V" üzerinden bağlanabilir. Bu şekilde enerjilendirme yapıldığında shield kartı ters gerilim koruma yeteneğine de sahiptir. Bunun yanında harici besleme uçları için bir terminal bloğu kullanıldığında ARduino UNO R3 gibi kartlar bu blokların shiled kartın altına lehimlenmesine olanak tanıyacak yapıda yerleşimleri olduğu da bilinmelidir.

Arduino için Adafruit NeoPixel kütüphanesi ve Arduino için üst düzey (higher-level) Adafruit NeoMatrix kütüphanesi, hem NeoPixel Shield ile uyumludur hem de kullanımı kolaylaştırır. NeoPikseller, Adreslenebilir Pololu RGB LED Şeritlw aynı SK6812 / WS2812B LED'leri kullandığından, adreslenebilir RGB LED şeritleri için oluşturulan Arduino kütüphane da bu shield ile de uyumludur.



Özet

• Adafruit NeoPixel library
• Adafruit NeoMatrix library ( Adafruit NeoPixel ve GFX kütüphaneler gerekmektedir)
• Arduino library for addressable RGB LED strips from Pololu
