7.3 inç E-Ink ( E-Paper ) Renkli Ekran HAT+ ve Sürücüsü , 800x400, SPI, 27875

7.3 inç E-Ink ( E-Paper ) Renkli Ekran HAT+ ve Sürücüsü , 800x400, SPI, 27875

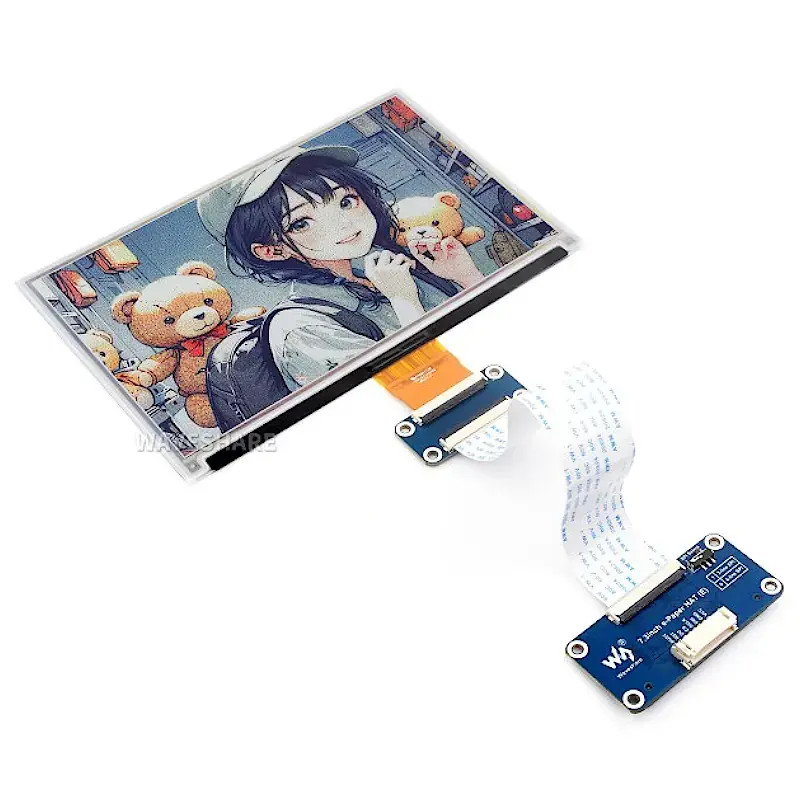

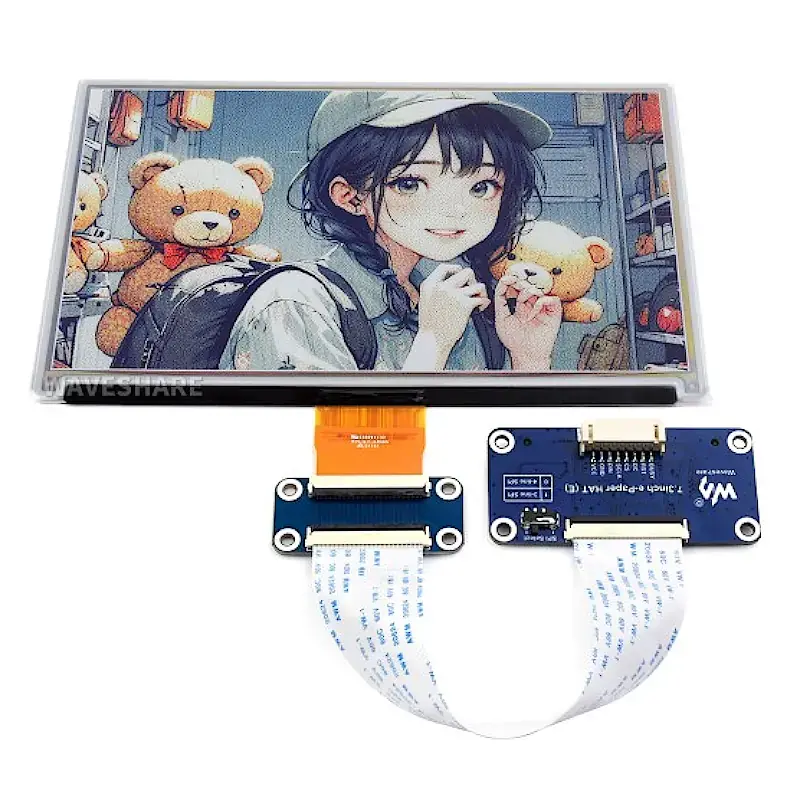

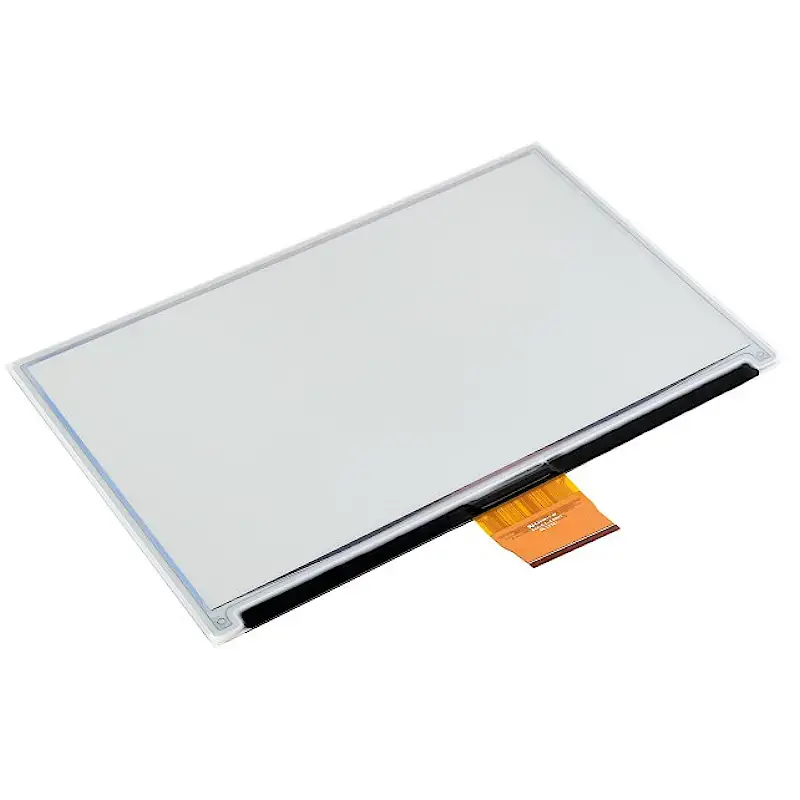

Waveshare 7.3 inç E-Ink ( E-Paper ) Renkli Ekran HAT+, E Ink Spectra 6 (E6) teknolojisini kullanarak yüksek kontrast ve güçlü renk doygunluğu sunar. Elektronik mürekkep ekran yapısı sayesinde arka aydınlatmaya ihtiyaç duymaz ve güç kesildiğinde bile ekranda gösterilen son içerik uzun süre korunur.

E-paper ekranlar, görüntü oluşturmak için mikrokapsül elektroforetik teknolojisini kullanır. Bu teknolojinin çalışma prensibi şu şekildedir: Şeffaf bir sıvı içerisinde bulunan yüklü parçacıklar, elektrik alan uygulandığında mikrokapsülün farklı taraflarına doğru hareket eder. Bu hareket sayesinde kapsül yüzeyi ortam ışığını yansıtarak görünür hale gelir ve böylece görüntü oluşur. Bu çalışma prensibi, geleneksel basılı kağıdın görünümüne oldukça benzer.

E-Paper ekranlar, lamba ışığında veya doğal ışık altında metin ve görselleri net bir şekilde gösterebilir. Arka aydınlatmaya ihtiyaç duymaz ve yaklaşık 180° geniş görüş açısı sunar. Kağıda benzer görüntü deneyimi sunduğu için genellikle e-kitap okuyucular (e-reader) başta olmak üzere birçok farklı uygulamada tercih edilmektedir.

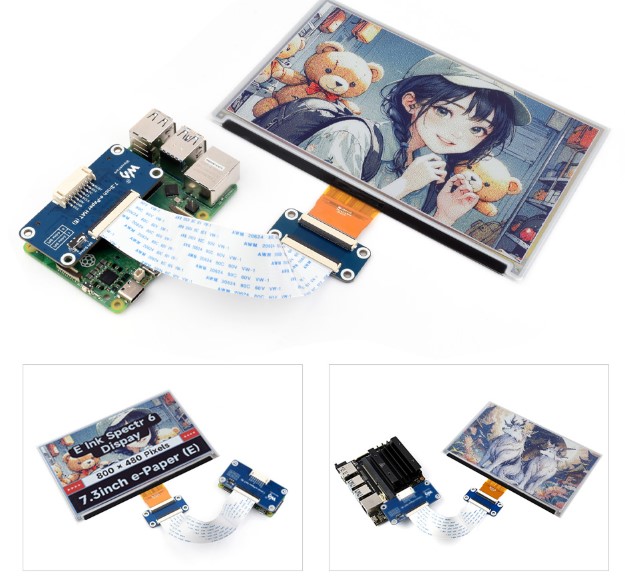

Ürünle birlikte sunulan geliştirme kaynakları ve kullanım dokümanları, sürücü kartı devre şeması ile birlikte Raspberry Pi, Jetson Nano, RDK X3, Arduinove STM32 platformları için örnek kodlar içerir. Bu sayede farklı mikrodenetleyici ve geliştirme kartlarıyla kolayca entegre edilebilir.

Özellikler

E Ink Spectra 6 (E6) teknolojisi ile yüksek kontrast ve yüksek renk doygunluğu

Arka aydınlatma gerektirmez, güç kesildiğinde son görüntüyü ekranda tutmaya devam eder

Ultra düşük güç tüketimi, enerji yalnızca ekran yenileme sırasında kullanılır

Raspberry Pi, Jetson Nano, RDK X3, Arduino ve STM32 için örnek kodlar ve geliştirme dokümanları

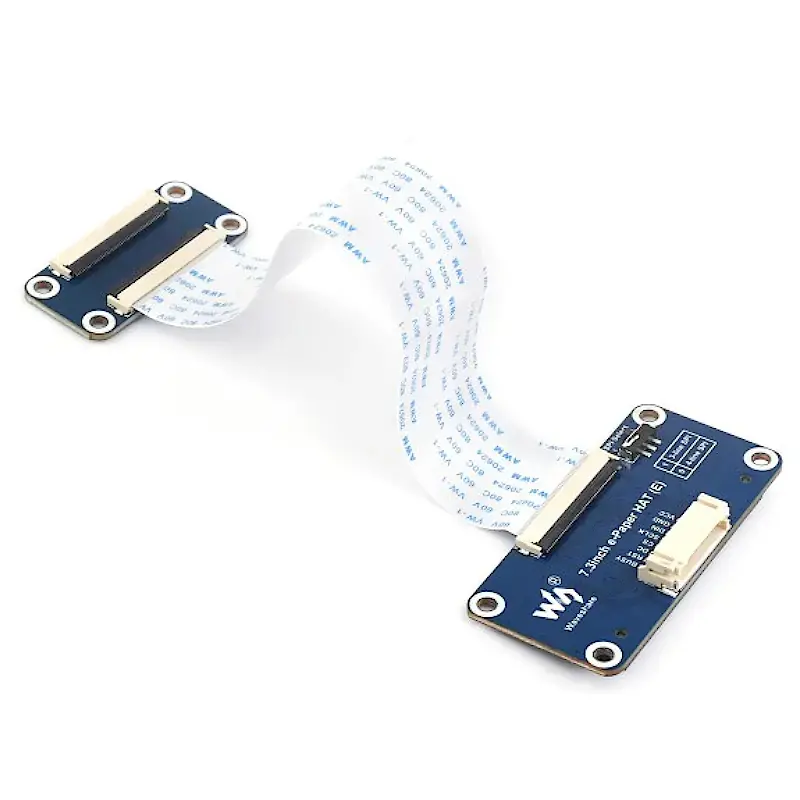

e-Paper Sürücü Kartı Özellikleri:

Standart Raspberry Pi 40 Pin GPIO başlığı ile uyumludur

Raspberry Pi serisi, Jetson Nano ve RDK X3 ile çalışabilir

Raspberry Pi HAT+ standardı kullanılarak geliştirilmiştir, bu sayede daha iyi uyumluluk ve genişletilebilirlik sağlar

Raspberry Pi için diğer çevre birimleri ile birlikte kolay kullanım ve hızlı geliştirme imkanı sunar

SPI arayüzü üzerinden Raspberry Pi, Jetson Nano, RDK X3, Arduino ve STM32 gibi kontrol kartlarına bağlanabilir

Kart üzerinde bulunan voltaj dönüştürücü sayesinde 3.3V ve 5V mikrodenetleyicilerle uyumludur

ÖZET

• Ekran Boyutu: 7.3 inç

• Sürücü Kartı Boyutu: 65.0 mm × 30.5 mm

• Görüntüleme Alanı: 160.0 mm × 96.0 mm

• Genel Boyutlar: 170.20 mm × 111.20 mm × 0.91 mm

• Çalışma Voltajı: 3.3V / 5V (IO seviye voltajı besleme voltajı ile aynı olmalıdır.)

• Haberleşme Arayüzü: SPI

• Piksel Aralığı (Dot Pitch): 0.2 mm × 0.2 mm

• Çözünürlük: 800 × 480 piksel

• Ekran Rengi: E6 Tam Renk (Full Color)

• Gri Tonlama: 2 seviye

• Yenileme Süresi: 12 saniye

• Yenileme Güç Tüketimi:< 70 mW (tipik)

• Bekleme Akımı:< 0.01 µA (neredeyse yok)

• Çalışma Sıcaklığı: 0 ~ 50 °C

• Depolama Sıcaklığı: -25 ~ 60 °C
