Pololu 50:1 Micro Metal Redüktörlü Motor HP 6V 590rpm - Dual Şaft PL-2213

Pololu 50:1 Micro Metal Redüktörlü Motor HP 6V 590rpm - Dual Şaft PL-2213

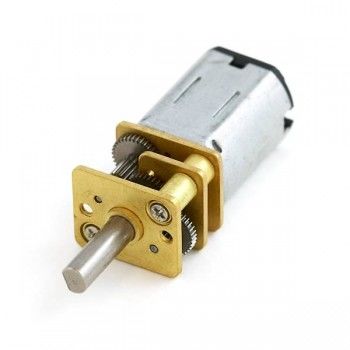

Pololu 50:1 Mikro Metal Redüktörlü Motor, 6V besleme ile çalışan ve uzun ömürlü karbon fırçalara (HPCB) sahip bir minyatür DC motor ile 50:1 (tam olarak 51.45:1) redüksiyon oranına sahip bir redüktör yapısından oluşmaktadır. Gövde kesiti 10mm X 12mm ölçülerine sahipken "D" şekli verilmiş redüktör şaftı 9mm uzunluğunda ve 3mm çapındadır.  Bu üründe DC motor üzerinden 4.5mm x 1mm uzunluğunda ikincil bir mil/şaft çıkışı mevcuttur ve bu mile bir enkoder takılarak hız ve pozisyon geribesleme alınabilir.  Ürünün 6v gerilimde stall (zorlanma) akımı 1.6A ve stall torku 0.86 kg-cm'dir; aynı gerilim değerinde ve yüksüz durumda motor 590 rpm hızına ulaşabilir.

İncelediğiniz ürünün içinde bulunduğu ürün grubunun 5:1 - 1000:1 arasında değişen redüksiyon oranına sahip tipleri; 6V ve 12V (nominal gerilimde çekilen akım yarı yarıya düşer) gerilim ile çalışan tipleri; HPCB (uzun ömürlü karbon fırça yüksek güç) - HP (yüksek güç) , MP (orta güçte ) ve LP ( düşük güç ) olan tipleri mevcuttur.

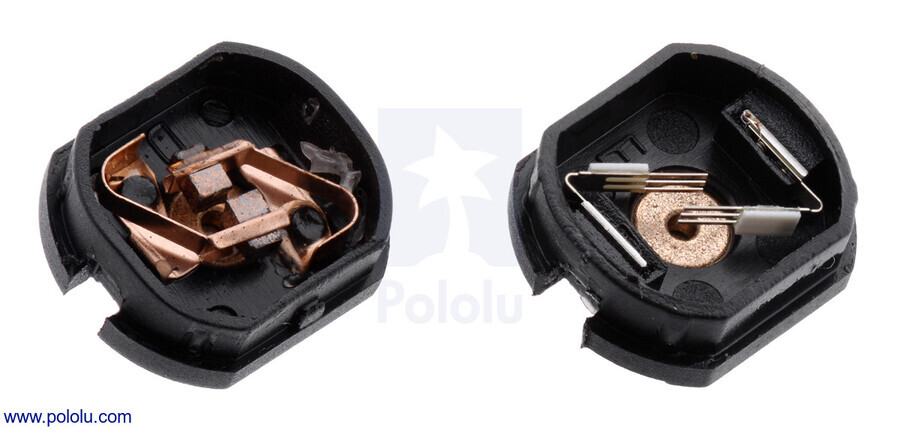

Ayrıca HPCB modeller, hassas metal fırçalarıyla diğer micro metal motorlardan ayrılır. HPCB terminalleri diğer micro metal motorlardan 0.5 mm daha kalın ( 2mm ) ve birbirlerine 1mm kadar daha yakın ( 6mm ) bakır-sarı renkli yapıdadır (alttaki resim). HP ürünlerle HPCB ürünler teknik olarak aynıdır; HPCB'de karbon yapıda fırçalarla daha uzun motor ömrü elde edilebilir.

5:1 'den 1000:1'e kadar tüm modeller, uygulamalardaki tork çalışma gerilimi ve akım ihtiyacına göre kolayca birbirinin yerini alabilir (1000:1 hariç).

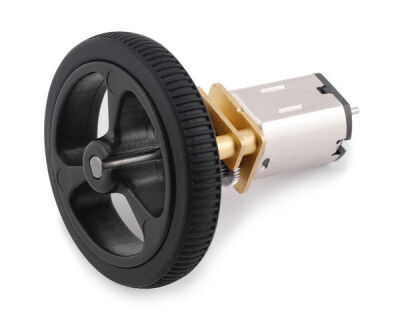

Ürün için robotsepeti.com'dan ulaşabileceğiniz üniversal montajama hubı, tekerlek çeşitleri, braketler, farklı yapıda enkoderler, sürücü kartları ve benzer yapılar projelerinize işlevsellik kazandıracaktır!

UYARI: Motoru zorlamak (stall) veya aşırı yüklemek ani fonksyion kayıplarına veya motor ömrünün önemli ölçüde kısalmasına neden olur.  Ayrıca motoru stall durumuna getirmek motor sargı ve fırçalarına termal zarar verebilir. Tavsiye edilen çalışma akımı stall (zorlanma) akımının %25'i ve daha altındaki değerlerdir.

Ürün Özeti

o  Ebat: 10 × 12 × 26 mm
o  Ağırlık: 9.5 g
o  Mil çapı: 3 mm

    Genel Özellikler

o  Dişli oranı: 51.45:1
o  Yüksüz çalışma hızı (6 Voltta) : 590 rpm
o  Yüksüz çalışma akımı (6 Voltta): 0.07A
o  Stall (zorlanma) akımı (6 Voltta): 1.6A
o  Stall torku  (6 Voltta): 0.86 kg.cm
o  Maksimum çıkış gücü : 1.3W
o  İkincil motor şaftı: var
o  Uzun ömürlü karbon fırça: yok
o  Pololu ürün kodu: 1.5A stall @ 6V (HP 6V )


    Maksimum Verim Durumu için Motor Parametreleri

o  Maksimum verim (6 Voltta) : %38
o  Hız  : 490rpm
o  Tork : 0.15 kg·cm
o  Akım : 0.32 A
o  Çıkış gücü : 0.75W

Bağlantılar

Datasheet ( Micro Metal Redüktörlü Motorlar ) (2MB pdf)

Micro Metal Redüktörlü Motor Çizimleri ( Micro Metal Gearmotors ) (262k pdf)
